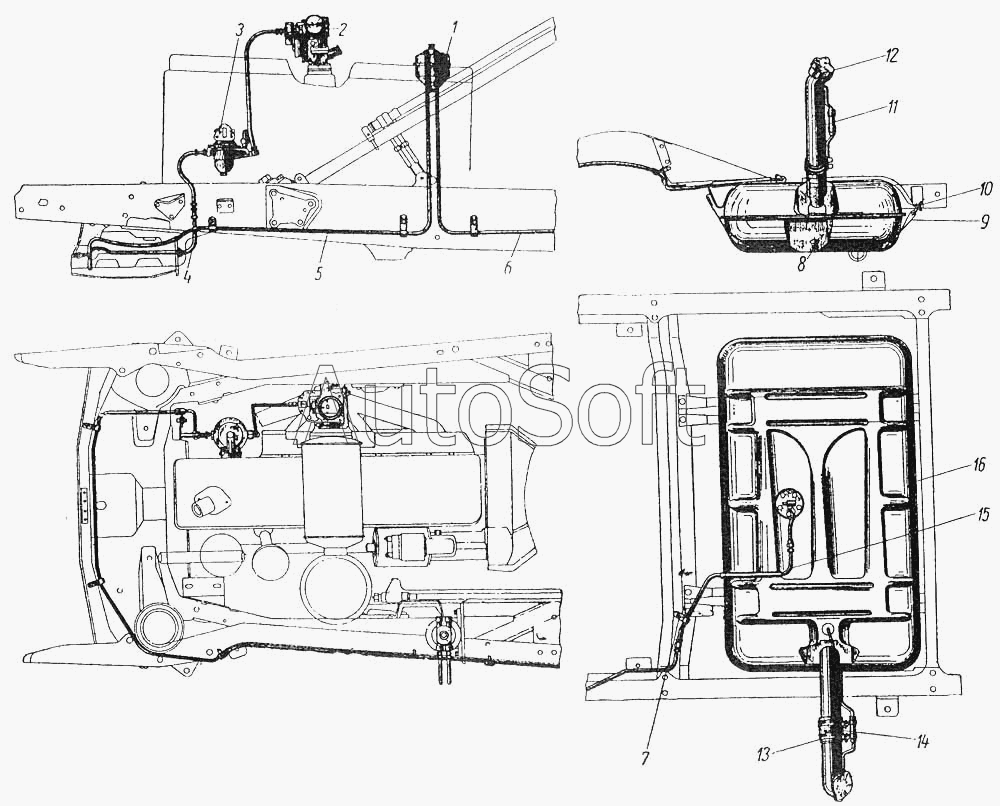

Каталог запасных частей к технике: ЗИЛ ЗИС-110. Бак топливный и бензинопроводы
4
1
2
3
5
6
7
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-1101050 | 1***0 | Хомут крепления бензинового бака в сборе | |
| 110-1101052 | 1***2 | Прокладка бензинового бака нижняя | |
| 110-1101060 | 1***0 | Прокладка бензинового бака верхняя | |
| 110-1105012 | 1***2 | Крышка отстойника | |
| 110-1106100 | 1***0 | Прокладка бензинового насоса | |
| 110-1106101 | 1***1 | Втулка теплоизолирующая болта крепления бензинового насоса | |
| 110-1106102 | 1***2 | Шайба болта теплоизолирующая | |
| 110-1107015-Б | 1***Б | Воздушный патрубок в сборе | |
| 110-1107218-В | 1***В | Прокладка воздушного патрубка | |
| 110-1107250 | 1***0 | Прокладка карбюратора | |
| 110-1107252 | 1***2 | Прокладка карбюратора теплоизолирующая | |
| 120-1105020 | 1***0 | Фильтр с фильтрующими пластинами в сборе | |
| 120-1105026 | 1***6 | Пружина | |
| 120-1105033 | 1***3 | Прокладка | |
| 120-1105035 | 1***5 | Болт | |
| 120-1105045 | 1***5 | Прокладка фильтра | |
| 120-1105060-Б | 1***Б | Отстойник в сборе | |
| 120-1105075 | 1***5 | Прокладка отстойника | |
| 201497-П2 | 2***2 | Болт поперечины продольной тяги двигателя | |
| 206544-П2 | 2***2 | Болт крепления бензинового насоса | |
| 216240-П | 2***П | Шпилька крепления карбюратора | |
| 224600-П6 | 2***6 | Винт воздушного патрубка и крышек | |
| 250503-П | 2***П | Гайка | |
| 250513-П2 | 2***2 | Гайка | |
| 252133-П | 2***П | Шайба пружинная | |
| 252155-П | 2***П | Шайба пружинная | |
| 252156-П2 | 2***2 | Шайба пружинная | |
| 252156-П2 | 2***2 | Шайба пружинная | |
| 258256-П2 | 2***2 | Проволока шплинтовая | |
| 262541-П8 | 2***8 | Пробка коническая | |
| 280022-П8 | 2***8 | Штуцер | |
| 300633-П8 | 3***8 | Винт самонарезающий крепления скоб бензинопровода к раме | |
| 300633-П8 | 3***8 | Винт самонарезающий крепления скоб бензинопровода к раме | |
| 300633-П8 | 3***8 | Винт самонарезающий крепления скоб бензинопровода к раме | |
| 303306-П2 | 3***2 | Шайба специальная | |
| 305202-П | 3***П | Муфта соединительная трубок бензинопровода | |
| 306714-П | 3***П | Хомут | |
| 306716-П | 3***П | Скоба крепления трубки бензинопровода короткая | |
| 306722-П8 | 3***8 | Скоба крепления трубок | |
| Н-12135-7 | Н***7 | Винт | |
| Н-13226-7 | Н***7 | Гайка | |
| 1 | 1***0 | Фильтр и отстойник в сборе | |
| 2 | 1***0 | Карбюратор МКЗ-ЛЗ в сборе | |
| 3 | 1***0 | Насос бензиновый в сборе | |
| 4 | 1***0 | Шланг гибкий бензинопровода в сборе | |
| 5 | 1***0 | Трубка от фильтра к бензиновому насосу с соединительной гайкой и резьбовым ниппелем в сборе | |
| 6 | 1***0 | Трубка от бензинового бака к фильтру длинная с соединительными гайками в сборе | |
| 7 | 3***П | Хомут | |
| 7 | 3***П | Хомут | |
| 8 | 2***8 | Пробка | |
| 9 | 1***1 | Хомут крепления бензинового бака | |
| 10 | 1***3 | Болт натяжной хомута крепления бензинового бака | |
| 11 | 1***0 | Наконечник наливной трубы бензинового бака в сборе | |
| 12 | 1***0 | Пробка бензинового бака в сборе | |
| 13 | 3***8 | Хомутик соединительного шланга наконечника наливной трубы бензинового бака | |
| 14 | 1***5 | Шланг соединительный наконечника наливной трубы бензинового бака | |
| 15 | 1***0 | Трубка от бензинового бака к фильтру короткая, с соединительными гайками и защитной трубкой в сборе | |
| 16 | 1***Т | Бак бензиновый в сборе |
