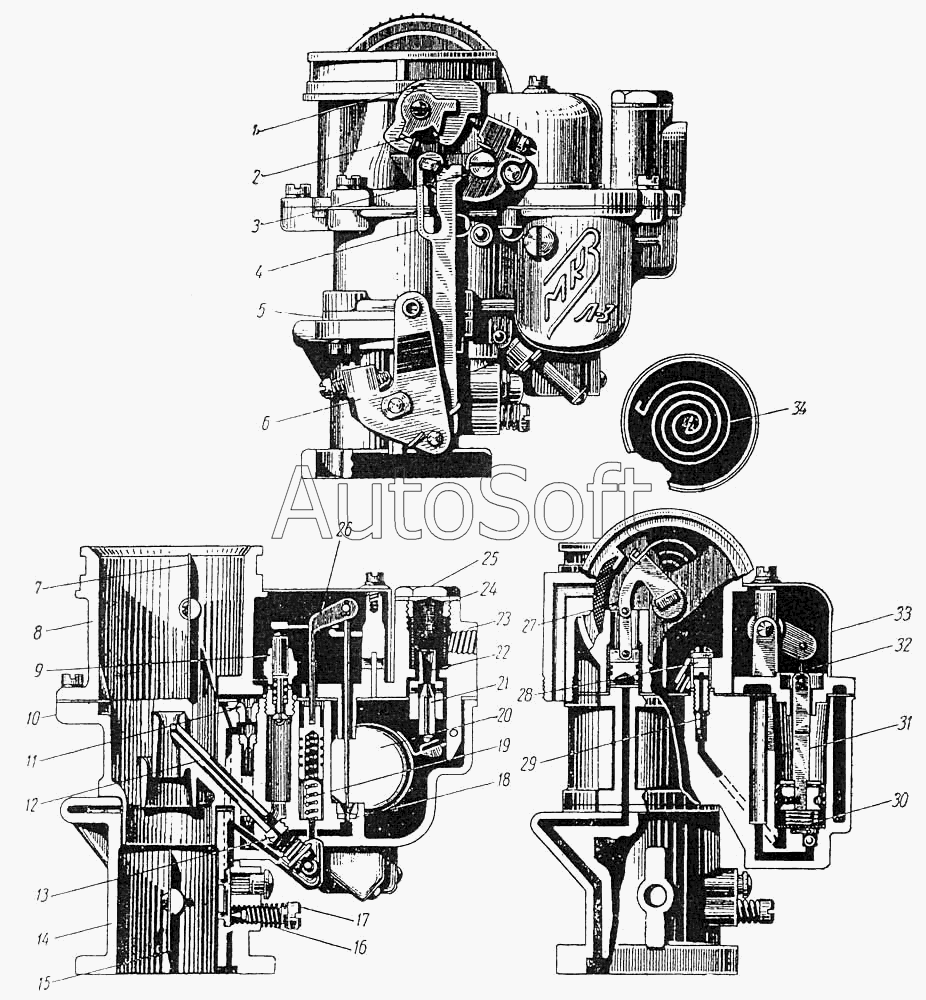

Каталог запасных частей к технике: ЗИЛ ЗИС-110. Карбюратор
2
3
4
5
6
7
7
8
9
10
12
13
14
16
17
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
15
1
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-1107022 | 1***2 | Винт с полукруглой головкой | |
| 110-1107024 | 1***4 | Прокладка к крышке автомата | |
| 110-1107025 | 1***5 | Крышка автомата с кронштейном пружины в сборе | |
| 110-1107027 | 1***7 | Пластина крепления крышки | |
| 110-1107028 | 1***8 | Сетка | |
| 110-1107031 | 1***1 | Шайба | |
| 110-1107033 | 1***3 | Распылитель | |
| 110-1107034 | 1***4 | Винт | |
| 110-1107053 | 1***3 | Винт регулирования | |
| 110-1107056 | 1***6 | Винт крепления опорного рычага | |
| 110-1107057 | 1***7 | Пружина опорного рычага | |
| 110-1107060-Б | 1***Б | Корпус в сборе | |
| 110-1107064-В | 1***В | Корпус с заглушками | |
| 110-1107067 | 1***7 | Шайба уплотнительная | |
| 110-1107069 | 1***9 | Пробка канала форсунки | |
| 110-1107071 | 1***1 | Прокладка пробки | |
| 110-1107073 | 1***3 | Прокладка механического экономайзера и жиклера холостого хода | |
| 110-1107076 | 1***6 | Шарик насоса ускорения | |
| 110-1107077 | 1***7 | Кольцо стопорное насоса ускорения | |
| 110-1107078 | 1***8 | Сетка фильтра насоса | |
| 110-1107080 | 1***0 | Форсунка жиклера холостого хода в сборе | |
| 110-1107088 | 1***8 | Прокладка к каналу | |
| 110-1107117 | 1***7 | Винт с полукруглой головкой | |
| 110-1107119 | 1***9 | Рычаг привода насоса ускорения | |
| 110-1107121 | 1***1 | Шайба к рычагу насоса ускорения | |
| 110-1107122 | 1***2 | Винт крепления рычагов на дроссельном валике | |
| 110-1107160 | 1***0 | Крышка поплавковой камеры в сборе | |
| 110-1107167 | 1***7 | Ось кронштейна поплавка | |
| 110-1107173 | 1***3 | Прокладка | |
| 110-1107177 | 1***7 | Прокладка | |
| 110-1107180 | 1***0 | Ось привода насоса ускорения с рычагами в сборе | |
| 110-1107183 | 1***3 | Рычаг привода игл жиклера | |
| 110-1107189 | 1***9 | Зажим | |
| 110-1107206 | 1***6 | Поршень пневматического привода игл | |
| 110-1107207 | 1***7 | Кронштейн крепления игл | |
| 110-1107209 | 1***9 | Ось крепления игл | |
| 110-1107211 | 1***1 | Пружина игл | |
| 110-1107217 | 1***7 | Прокладка к крышке | |
| 110-1107226 | 1***6 | Пружина тяги к автомату воздушной заслонки | |
| 110-1107228 | 1***8 | Тяга поворотного рычага | |
| 110-1107232 | 1***2 | Зажим | |
| 110-1107237 | 1***7 | Винт крышки рычагов | |
| 110-1107255 | 1***5 | Трубка от карбюратора к выпускному газопроводу | |
| 110-1107260 | 1***0 | Трубка от бензинового насоса к карбюратору в сборе | |
| 222468-П | 2***П | Винт | |
| 222498-П | 2***П | Винт для крепления пластины клапанов | |
| 222502-П6 | 2***6 | Винт смесительной камеры | |
| 222503-П6 | 2***6 | Винт регулирования дросселя | |
| 252133-П | 2***П | Шайба пружинная | |
| 258000-П6 | 2***6 | Шплинт | |
| 280022-П8 | 2***8 | Штуцер | |
| 280032-П | 2***П | Штуцер угловой | |
| 305227-П | 3***П | Муфта конусная | |
| 305228-П8 | 3***8 | Штуцер | |
| 305554-П | 3***П | Шайба уплотнительная | |
| 305571-П | 3***П | Шайба | |
| 308456-П | 3***П | Гайка накидная крепления трубки к карбюратору | |
| 352133-П | 3***П | Шайба пружинная | |
| 66-1397 | 6***7 | Прокладка | |
| 1 | 1***6 | Жиклер воздушный | |
| 2 | 1***9 | Рычаг привода | |
| 3 | 1***0 | Рычаг опорный в сборе | |
| 4 | 1***Б | Тяга | |
| 5 | 1***6 | Прокладка смесительной камеры | |
| 6 | 1***Б | Валик дроссельной заслонки с рычагом в сборе | |
| 7 | 1***1 | Заслонка воздушная | |
| 7 | 1***5 | Регулировочный рычаг с втулкой и пружиной в сборе | |
| 8 | 1***Б | Патрубок воздушный | |
| 9 | 1***0 | Клапан воздушный в сборе | |
| 10 | 1***Б | Камера смесительная в сборе | |
| 12 | 1***6 | Форсунка главная | |
| 13 | 1***8 | Кольцо форсунки | |
| 14 | 1***Б | Камера смесительная с заглушками | |
| 15 | 1***6 | Заслонка дроссельная | |
| 16 | 1***7 | Пружина иглы холостого хода | |
| 17 | 1***6 | Игла регулировочная холостого хода | |
| 19 | 1***2 | Пружина поршня | |
| 20 | 1***5 | Поплавок с рычагом в сборе | |
| 21 | 1***4 | Игла запорная | |
| 22 | 1***6 | Седло иглы | |
| 23 | 1***4 | Крышка поплавковой камеры | |
| 24 | 1***8 | Сетка фильтра | |
| 25 | 1***9 | Пробка фильтра | |
| 26 | 1***5 | Поршень пневматического привода игл в сборе | |
| 27 | 1***5 | Валик воздушной заслонки в сборе | |
| 28 | 1***2 | Винт опоры иглы | |
| 29 | 1***1 | Игла насоса ускорения | |
| 30 | 1***8 | Пружина насоса | |
| 31 | 1***0 | Поршень насоса в сборе | |
| 32 | 1***3 | Передаточная тяга | |
| 33 | 1***4 | Крышка рычагов | |
| 34 | 1***3 | Спираль биметаллическая | |
| 78 | 1***5 | Жиклер главный (110-1107072) с иглой (110-1107208) в сборе |
