Каталог запасных частей к технике: ЗИЛ ЗИС-110. Сцепление
11
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
10
10
9
8
7
6
5
4
3
2
1

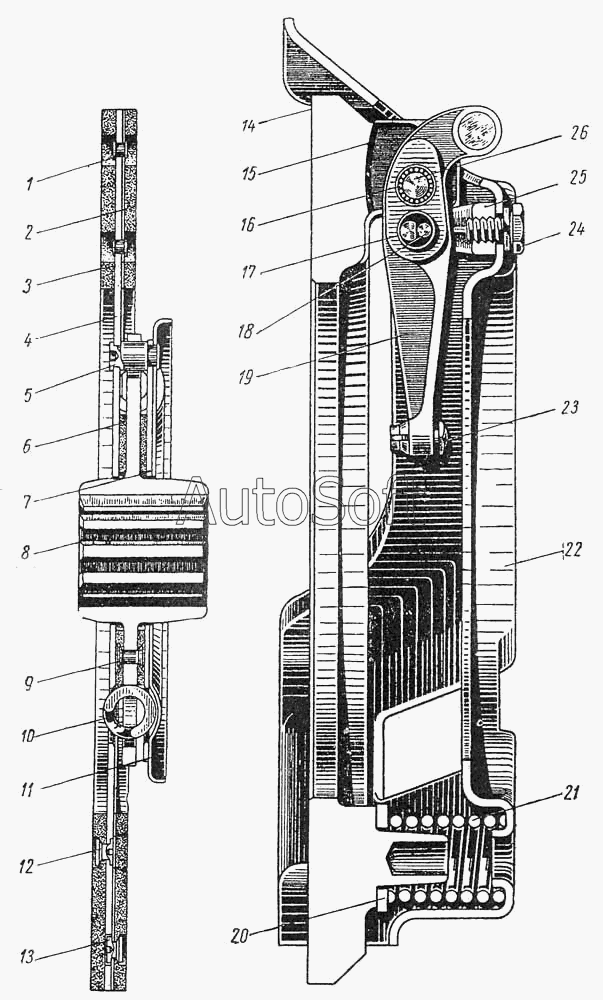

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-1601140 | 1***0 | Ступица ведомого диска сцепления в сборе | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| 258024-П | 2***П | Шплинт | |
| 258026-П | 2***П | Шплинт пальца подшипника отжимного рычага сцепления | |
| 1 | 2***П | Заклепка пружинной пластины фрикционной накладки ведомого диска сцепления | |
| 2 | 1***5 | Пластина пружинная фрикционной накладки ведомого диска сцепления | |
| 3 | 1***8 | Накладка фрикционная ведомого диска сцепления | |
| 4 | 1***3 | Диск сцепления ведомый | |
| 5 | 1***8 | Палец стяжной гасителя крутильных колебаний ведомого диска сцепления | |
| 6 | 1***5 | Кольцо фрикционное гасителя крутильных колебаний ведомого диска сцепления | |
| 7 | 1***3 | Диск гасителя крутильных колебаний ведомого диска сцепления | |
| 8 | 1***2 | Ступица ведомого диска сцепления | |
| 9 | 3***П | Заклепка трубчатая фрикционного кольца гасителя крутильных колебаний ведомого диска сцепления | |
| 10 | 1***0 | Пружина гасителя крутильных колебаний ведомого диска сцепления (синяя) | |
| 10 | 1***1 | Пружина гасителя крутильных колебаний ведомого диска сцепления (красная) | |
| 11 | 1***5 | Маслоотражатель ведомого диска сцепления | |
| 12 | 3***П | Заклепка крепления фрикционной накладки сцепления | |
| 13 | 3***П | Заклепка трубчатая фрикционной накладки ведомого диска сцепления | |
| 14 | 1***3 | Диск сцепления нажимной | |
| 15 | 1***2 | Пластина упорная подшипника отжимного рычага сцепления | |
| 16 | 1***0 | Игла подшипника отжимного рычага сцепления | |
| 17 | 1***2 | Палец опорной вилки отжимного рычага сцепления | |
| 18 | 1***0 | Ролик опорной вилки отжимного рычага сцепления | |
| 19 | 1***5 | Рычаг сцепления отжимной | |
| 20 | 1***8 | Шайба изолирующая нажимной пружины сцепления | |
| 21 | 1***5 | Пружина сцепления нажимная (смена комплектом) | |
| 22 | 1***5 | Кожух сцепления | |
| 23 | 1***8 | Винт регулировочный отжимного рычага сцепления | |
| 24 | 3***П | Болт опорной вилки отжимного рычага сцепления | |
| 25 | 1***8 | Вилка опорная отжимного рычага сцепления | |
| 26 | 1***5 | Палец подшипника отжимного рычага сцепления |
