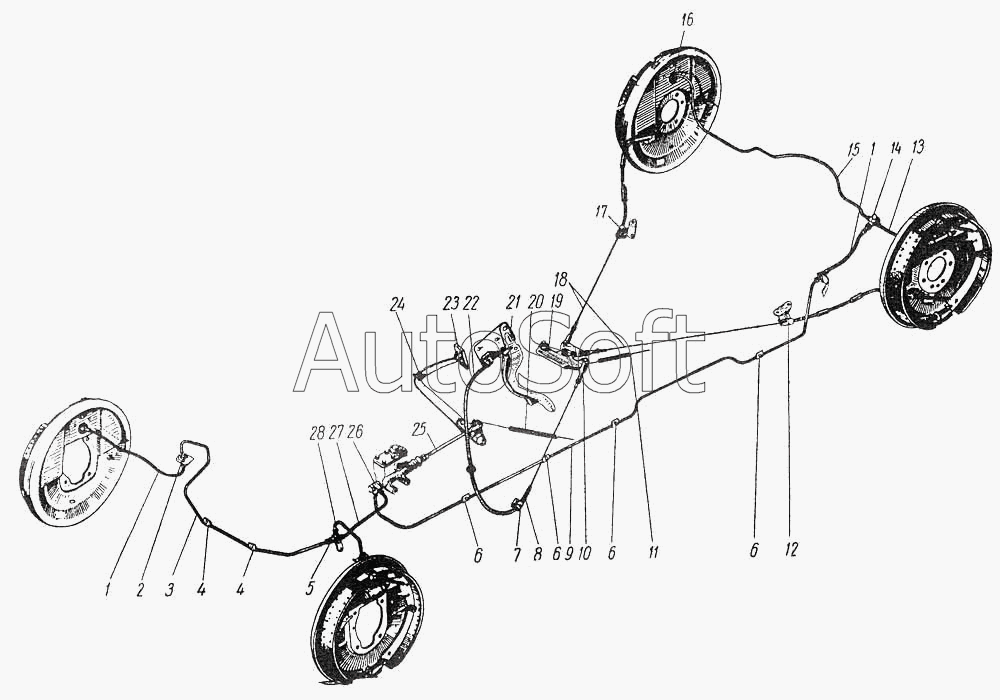

Каталог запасных частей к технике: ЗИЛ ЗИС-110. Трубопроводы гидравлического тормоза
28
13
12
11
10
9
8
7
6
6
6
6
14
27
26
22
21
19
18
17
16
23
20
24
25
5
4
4
3
2
1
1
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-1602035 | 1***5 | Муфта пола педалей защитная | |
| 110-1602048 | 1***8 | Накладка площадки педали | |
| 110-3504038 | 1***8 | Шайба пальца педали тормоза | |
| 201478-П2 | 2***2 | Болт крепления площадки педали сцепления | |
| 250511-П2 | 2***2 | Гайка | |
| 250515-П2 | 2***2 | Гайка | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| 258039-П | 2***П | Шплинт | |
| 1 | 1***А | Шланг гидравлического тормоза в сборе | |
| 2 | 1***7 | Замок шланга гидравлического тормоза | |
| 3 | 1***0 | Трубка переднего тройника к переднему правому гидравлическому тормозу в сборе | |
| 4 | 3***2 | Скоба зажимная одинарная | |
| 5 | 1***0 | Тройник передний трубопровода гидравлического тормоза с кронштейном в сборе | |
| 6 | 3***2 | Скоба зажимная двойная | |
| 7 | 1***7 | Скоба крепления переднего троса привода ручного тормоза | |
| 8 | 1***5 | Чехол переднего троса привода ручного тормоза | |
| 9 | 1***0 | Трубка от главного цилиндра гидравлического тормоза к заднему тройнику в сборе | |
| 10 | 1***9 | Вилка наконечника переднего троса привода ручного, тормоза | |
| 11 | 1***0 | Пружина оттяжная рычага коромысла уравнителя тормоза | |
| 12 | 1***3 | Кронштейн оболочки заднего троса привода ручного тормоза левый | |
| 13 | 1***0 | Трубка от заднего тройника к заднему левому гидравлическому тормозу в сборе | |
| 14 | 1***1 | Тройник задний трубопровода гидравлического тормоза | |
| 15 | 1***0 | Трубка от заднего тройника к заднему правому гидравлическому тормозу в сборе | |
| 16 | 1***1 | Штуцер колесного цилиндра заднего гидравлического тормоза | |
| 17 | 1***2 | Кронштейн оболочки заднего троса привода ручного тормоза правый | |
| 18 | 1***0 | Оболочка и задний трос привода ручного тормоза в сборе | |
| 19 | 1***0 | Рычаг коромысла уравнителя ручного тормоза в сборе | |
| 20 | 1***0 | Пружина педали тормоза оттяжная | |
| 21 | 1***0 | Рычаг ручного тормоза в сборе | |
| 22 | 1***8 | Трос привода ручного тормоза передний с оболочкой и наконечником в сборе | |
| 23 | 1***0 | Площадка педали тормоза с ушком в сборе | |
| 24 | 1***0 | Педаль тормоза в сборе | |
| 25 | 1***5 | Штанга педали тормоза | |
| 26 | 1***1 | Тройник главного цилиндра гидравлического тормоза | |
| 27 | 1***0 | Трубка от главного цилиндра гидравлического тормоза к переднему тройнику в сборе | |
| 28 | 1***0 | Трубка от переднего тройника к переднему левому гидравлическому тормозу в сборе |
