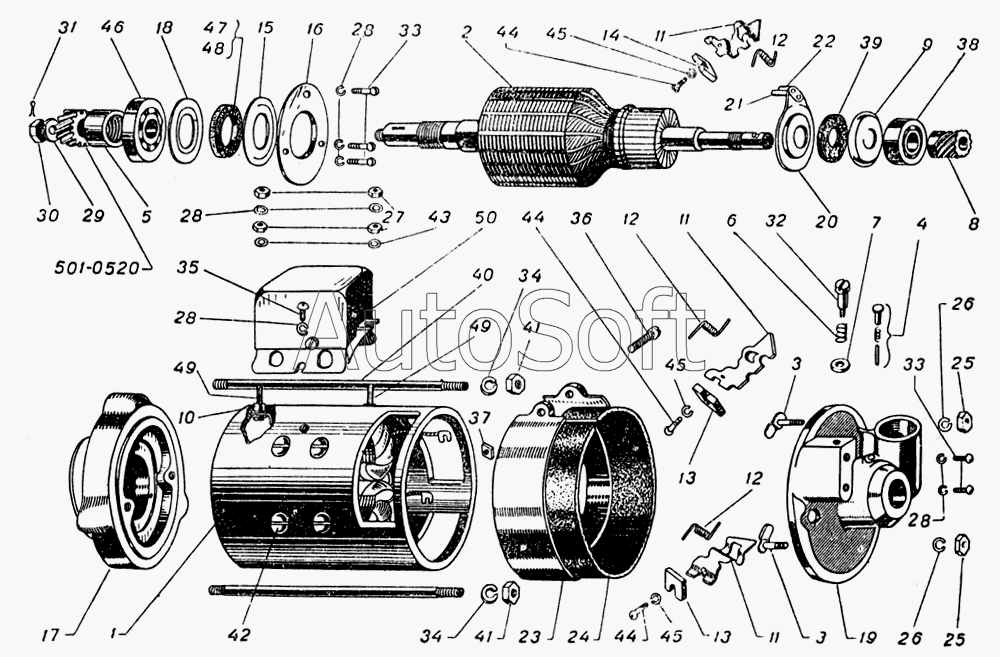

Каталог запасных частей к технике: ЗИЛ ЗИС-101. Генератор
24
32
31
30
29
29
28
28
28
28
27
26
26
25
25
33
33
23
22
21
20
19
18
17
16
42
50
49
49
48
47
46
45
45
45
44
44
44
43
15
41
41
40
39
38
37
36
35
34
34
501-0520
6
14
13
13
12
12
12
11
11
11
10
9
8
7
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-ГБФ-55 | 1***5 | Шайба | |
| 1-ГБФ-63 | 1***3 | Шайба | |
| 1-ГВФ-95 | 1***5 | Шпилька установочная | |
| 501-0520 | 5***0 | Шестерня динамо | |
| 7Х-1598 | 7***8 | Винт | |
| 8Х-4195 | 8***5 | Шайба | |
| ГЛ-18-31 | Г***1 | Гайка круглая | |
| ГЛ-18-47 | Г***7 | Планка прижимная | |
| ГЛ-18-48 | Г***8 | Кронштейн | |
| ГЛ-18-54 | Г***4 | Ось щеткодержателя | |
| ГЛ-18-67 | Г***7 | Маслоотбойный диск | |
| ГЛ-26-95 | Г***5 | Крышка со стороны привода в сборе | |
| ГЛ-27-73 | Г***3 | Траверса в сборе | |
| ГЛ-41 | Г***1 | Генератор 6 вольт, 130 ватт с распределителем и реле в сборе | |
| ГЛ-41-88 | Г***8 | Штифт в сборе | |
| ГЛ-41-89 | Г***9 | Ось щеткодержателя в сборе | |
| ГЛ-72-98 | Г***8 | Крышка со стороны коллектора в сборе | |
| ГЛ-74-86 | Г***6 | Лента защитная в сборе | |
| ГЛ-74-87 | Г***7 | Катушки полюсов в сборе | |
| М11-40П62 | М***2 | Шпонка | |
| Х-4148 | Х***8 | Шпонка сегментная | |
| 1 | Г***4 | Корпус в сборе | |
| 2 | Г***5 | Якорь в сборе | |
| 3 | Г***2 | Планка прижимная в сборе | |
| 4 | Г***8 | Масленка | |
| 5 | Г***1 | Гайка | |
| 6 | Г***6 | Пружина | |
| 7 | Г***4 | Шайба | |
| 8 | Г***7 | Шестерня | |
| 9 | Г***8 | Шайба | |
| 10 | 1***7 | Втулка | |
| 11 | Г***5 | Щеткодержатель | |
| 12 | Г***6 | Пружина | |
| 13 | Г***2 | Щетка главная | |
| 14 | Г***8 | Щетка вспомогательная | |
| 15 | Г***4 | Шайба | |
| 16 | Г***5 | Шайба | |
| 17 | Г***4 | Крышка со стороны привода | |
| 18 | Г***0 | Шайба | |
| 19 | Г***5 | Крышка со стороны коллектора | |
| 20 | Г***6 | Траверса | |
| 21 | Г***5 | Штифт | |
| 22 | Г***3 | Штифт | |
| 23 | 2***4 | Лента защитная | |
| 24 | 1***5 | Прокладка защитной ленты | |
| 25 | М***8 | Гайка | |
| 26 | М***5 | Шайба | |
| 27 | Х***3 | Гайка | |
| 28 | Х***1 | Шайба пружинная | |
| 29 | Х***8 | Шайба | |
| 30 | Х***9 | Гайка | |
| 31 | Х***4 | Шплинт | |
| 32 | Х***0 | Винт | |
| 33 | 8***6 | Винт | |
| 34 | Х***9 | Шайба гровера | |
| 35 | 7***2 | Винт | |
| 36 | 7***3 | Винт | |
| 37 | Х***1 | Гайка | |
| 38 | Х***7 | Подшипник | |
| 39 | Х***5 | Шайба войлочная | |
| 40 | Х***8 | Шпилька натяжная | |
| 41 | 8***7 | Гайка | |
| 42 | 1***8 | Винт полюса | |
| 43 | М***1 | Шайба | |
| 44 | 8***9 | Винт | |
| 45 | М***9 | Шайба гровера | |
| 46 | Х***1 | Подшипник шариковый | |
| 47 | Х***2 | Шайба войлочная | |
| 48 | Х***3 | Шайба войлочная | |
| 49 | Х***1 | Болт контактный | |
| 50 | Р***9 | Реле генератора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
