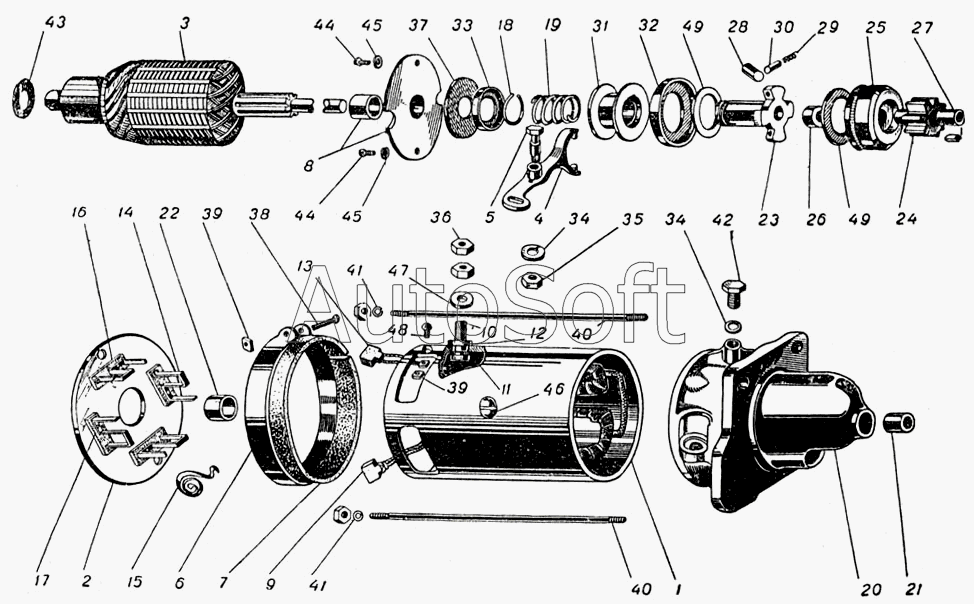

Каталог запасных частей к технике: ЗИЛ ЗИС-101. Стартер
23
31
30
29
28
27
26
25
24
32
22
21
20
19
18
17
16
15
41
41
49
49
48
47
46
45
45
44
44
43
42
14
40
40
39
39
38
37
36
35
34
34
33
5
13
12
11
10
9
8
7
6
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-ГБФ-95 | 1***5 | Шпилька установочная | |
| 1-ГТ-45 | 1***5 | Изоляция заклепки щеткодержателя | |
| 1-МАБ-14 | 1***4 | Скоба клеммовая | |
| 1-МАФ-12А | 1***А | Щетка в сборе | |
| 1-МЗ-37 | 1***7 | Изоляция заклепки щеткодержателя | |
| 1-МЮ-39 | 1***9 | Шайба изоляционная | |
| 2-МАФ-1007Д | 2***Д | Катушки полюсные (левые) и соединительная пластина в сборе пластина в сборе | |
| 2-МАФ-1010Е | 2***Е | Катушки полюсные (правые) и соединительная пластина в сборе | |
| 8Х-1209 | 8***9 | Заклепка щеткодержателя | |
| 8Х-1262 | 8***2 | Заклепка щеткодержателя | |
| 8Х-189 | 8***9 | Шайба | |
| СЛ-15-87 | С***7 | Втулка | |
| СЛ-15-88 | С***8 | Пружина | |
| СЛ-19-45 | С***5 | Шина выводная | |
| СЛ-23 | С***3 | Стартер 6 вольт 0,8 л. с. с реле в сборе | |
| СЛ-53-96 | С***6 | Крышка со стороны коллектора и вкладыш в сборе | |
| СЛ-72-64 | С***4 | Крышка со стороны привода с вкладышем в сборе | |
| СЛ-72-65 | С***5 | Лента защитная в сборе | |
| СЛ-72-79 | С***9 | Привод в сборе | |
| СЛ-72-79 | С***9 | Привод в сборе | |
| Х 9-10-81 | Х***1 | Шплинт | |
| Х-4100 | Х***0 | Шайба | |
| Х5-16-48 | Х***8 | Трубка резиновая | |
| 1 | С***1 | Корпус в сборе | |
| 2 | С***6 | Крышка со стороны коллектора со щеткодержателями и вкладышем в сборе | |
| 3 | С***3 | Якорь в сборе | |
| 4 | С***1 | Рычаг в сборе | |
| 5 | С***6 | Болт | |
| 6 | 2***4 | Лента защитная | |
| 7 | С***9 | Прокладка | |
| 8 | С***1 | Подшипник промежуточный в сборе | |
| 9 | 2***2 | Щетка в сборе | |
| 10 | 1***8 | Болт контактный | |
| 11 | 1***5 | Втулка изоляционная | |
| 12 | 1***1 | Шайба изоляционная | |
| 13 | 2***3 | Щетка в сборе (заземленная) | |
| 14 | 1***6 | Щеткодержатель | |
| 15 | 1***9 | Пружина щеткодержателя | |
| 16 | 1***3 | Изоляция щеткодержателя | |
| 17 | 1***А | Прокладка щеткодержателя | |
| 18 | С***3 | Кольцо запорное | |
| 19 | С***1 | Пружина | |
| 20 | С***0 | Крышка со стороны привода | |
| 21 | С***5 | Вкладыш | |
| 22 | С***6 | Вкладыш | |
| 23 | С***8 | Втулка направляющая | |
| 24 | С***9 | Шестерня | |
| 25 | С***0 | Обойма | |
| 26 | С***6 | Втулка | |
| 27 | С***7 | Вкладыш | |
| 28 | С***8 | Ролик | |
| 29 | С***5 | Пружина | |
| 30 | С***4 | Плунжер | |
| 31 | С***2 | Втулка отводная | |
| 32 | С***9 | Крышка муфты | |
| 33 | С***0 | Чашка | |
| 34 | М***9 | Шайба пружинная | |
| 35 | 8***8 | Гайка | |
| 36 | 8***7 | Гайка | |
| 37 | Х***6 | Шайба | |
| 38 | 7***3 | Винт | |
| 39 | 7***1 | Гайка | |
| 40 | 1***0 | Шпилька стяжная | |
| 41 | Х***2 | Шайба пружинная | |
| 42 | Х***3 | Болт | |
| 43 | 1***4 | Шайба | |
| 44 | 8***8 | Винт | |
| 45 | М***9 | Шайба пружинная | |
| 46 | 1***8 | Винт полюса | |
| 47 | 1***7 | Шайба | |
| 48 | 8***0 | Винт | |
| 49 | Х***5 | Шайба |
