Каталог запасных частей к технике: Foton Sauvana (MT) (2017). 1SD1808110122 Heater device 6483RD6VA-A1ZA06. 6483RD6VA-A1ZA08
3
8
9
20
21
22
23
24

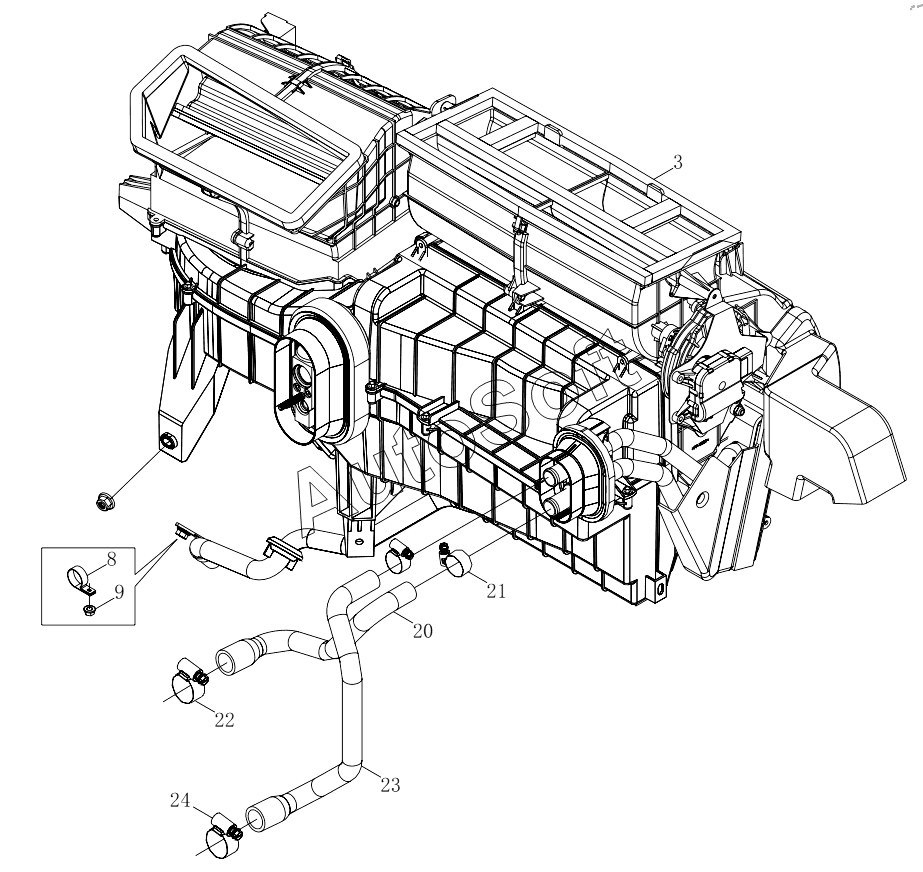

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SD1808110122 | 1***2 | Heater device | |
| 1 | U***0 | Electric А/С controller assembly | |
| 2 | Q***6 | Phillips pan head self-tapping screw and plain washer subassembly | |
| 3 | U***0 | (01) A/C box assembly | |
| 4 | Q***6 | Гайка шестигранная с зубчатым буртиком | |
| 5 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 6 | Q***6 | Large washer | |
| 7 | Q***3 | Phillips pan head self-tapping screw and plain washer subassembly | |
| 8 | Q***8 | Single-pipe clip | |
| 9 | Q***0 | Шестигранная гайка с фланцем | |
| 10 | Р***0 | Front evaporator weep pipe thru-hole rubber grommet | |
| 11 | U***0 | 2nd row left floor air duct 1 | |
| 12 | U***0 | 2nd row left floor air duct 2 | |
| 13 | U***0 | 2nd row right floor air duct 1 | |
| 14 | U***0 | Rear heater assembly | |
| 15 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 16 | Q***0 | Large washer | |
| 17 | U***0 | Rear A/C air duct | |
| 18 | Р***0 | Front wall air director snap joint | |
| 19 | U***0 | A/C switch | |
| 20 | U***0 | Heater water inlet pipe | |
| 21 | Q***0 | Type В worm drive hose hoop | |
| 22 | Q***8 | Хомут червячного типа | |
| 23 | U***0 | Heater water outlet pipe | |
| 24 | Q***2 | Кольцевой хомут | |
| 25 | U***0 | Front heater water inlet pipe | |
| 26 | U***0 | Front heater water outlet pipe | |
| 27 | U***0 | Rear heater pipeline assembly 1 | |
| 28 | U***0 | Rear heater pipeline assembly 2 | |
| 29 | U***0 | Rear heater pipeline assembly 3 |
