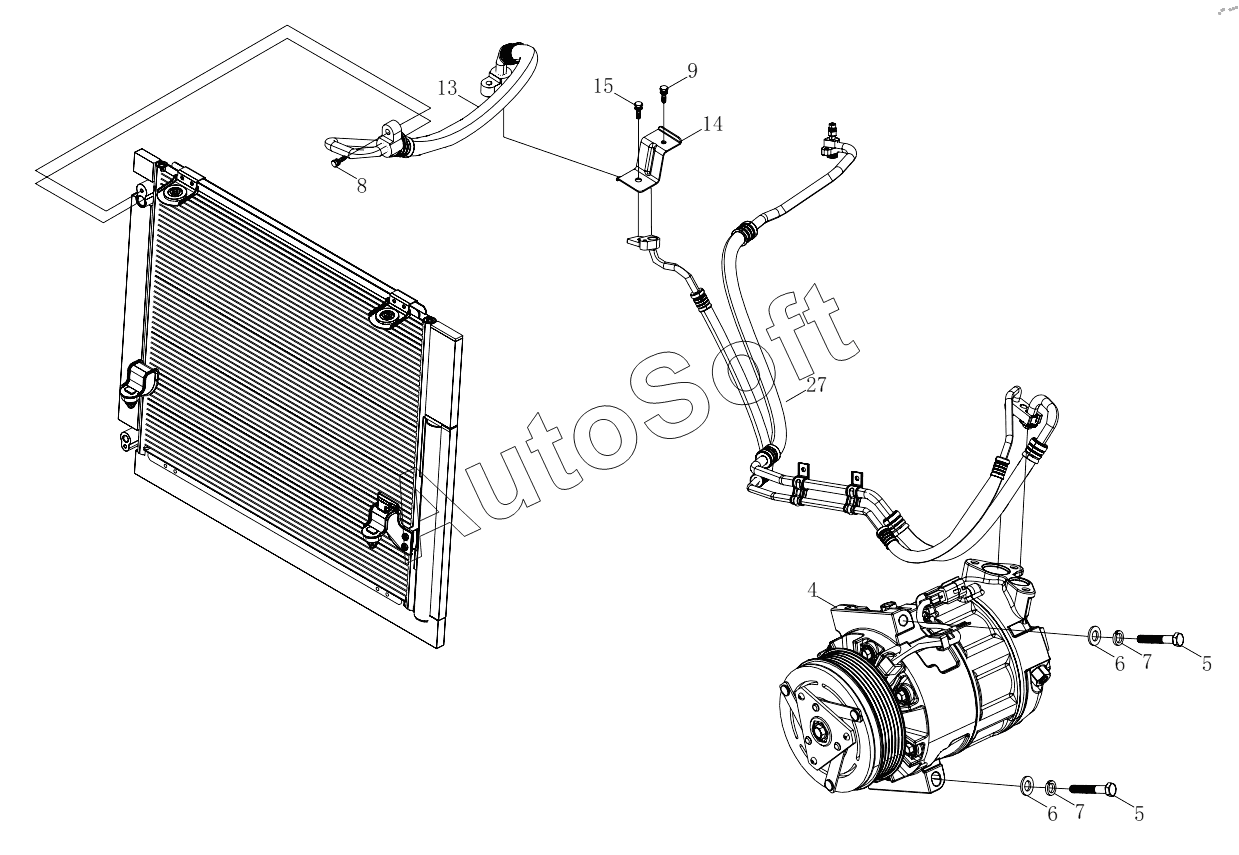

Каталог запасных частей к технике: Foton Sauvana (MT) (2017). 1SD1808120103 A/C unit 6483MD6VA-A1ZA05, 6483RD6VA-A1ZA05, 6483RD6VA-A1ZA06, 6483RD6VA-A1ZA07, 6483RD6VA-A1ZA08
4
5
5
6
6
7
7
8
9
13
14
15
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SD1808120103 | 1***3 | Air conditioning unit | |
| 1 | U***0 | Condenser assembly | |
| 2 | Р***0 | Condenser mounting bolt | |
| 3 | Р***0 | Condenser thru-hole sponge | |
| 4 | V***7 | Compressor assembly | |
| 5 | Q***0 | Hexagon head bolt | |
| 6 | Q***0 | Plain washer | |
| 7 | Q***0 | Шайба пружинная | |
| 8 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 9 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 10 | U***0 | Evaporator-compressor pipeline bracket | |
| 11 | Q***4 | Скоба | |
| 12 | Q***0 | Шестигранная гайка с фланцем | |
| 13 | U***0 | Condenser inlet pipeline assembly | |
| 14 | U***0 | Compressor-condenser pipeline bracket | |
| 15 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 16 | U***0 | Condenser-evaporator pipeline assembly 1 | |
| 17 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 18 | Р***0 | Condenser-evaporator pipe fixing circlip 1 | |
| 19 | U***0 | Condenser - Evaporator pipeline | |
| 20 | Р***0 | Condenser-evaporator pipeline fixing bracket | |
| 21 | Р***0 | Condenser-evaporator pipe plastic circlip | |
| 22 | Р***0 | Fuel pipe clamp | |
| 23 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 24 | U***0 | Condenser-evaporator pipeline circlip | |
| 25 | U***0 | Line, evaporator to compressor | |
| 26 | Р***0 | Evaporator-compressor pipe bracket | |
| 27 | U***0 | A/C pipe |
