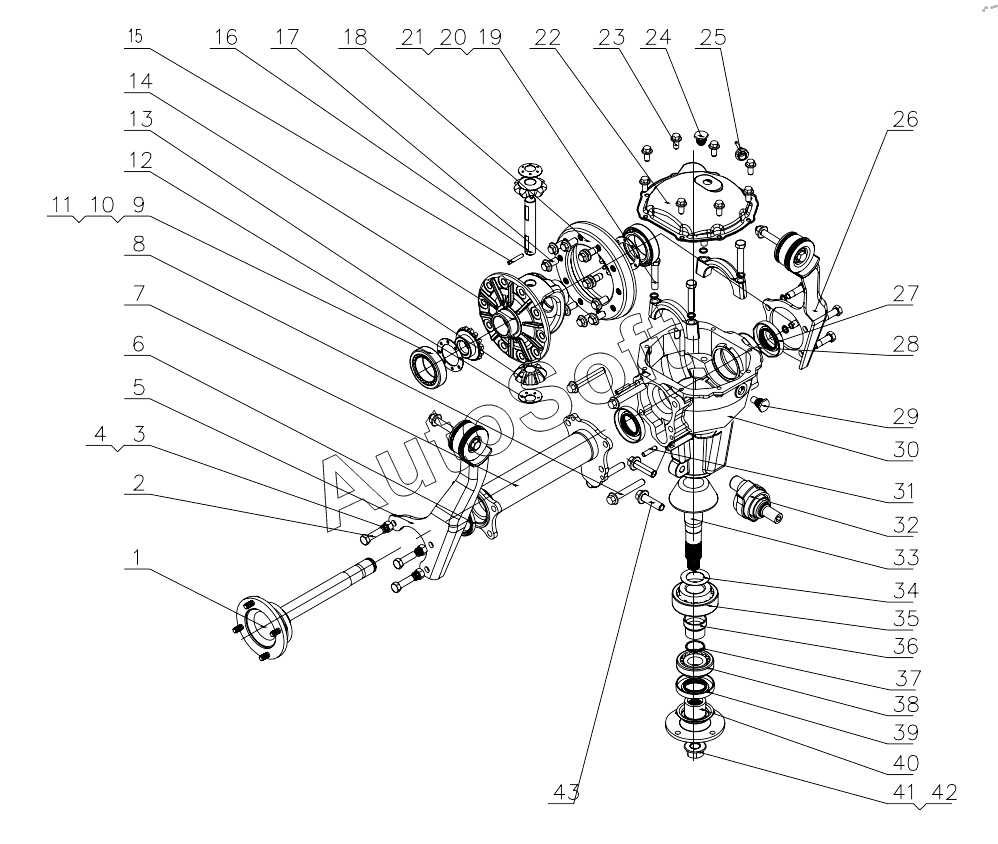

Каталог запасных частей к технике: Foton Sauvana (MT) (2017). 1S64832300006 Front shaft - Front drive axle assembly 6483RD6VA-A1ZA05, 6483RD6VA-A1ZA06, 6483RD6VA-A1ZA07, 6483RD6VA-A1ZA08
33
22
23
24
25
26
27
28
29
30
31
32
21
34
35
36
37
38
39
40
40
41
42
43
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S64832300006 | 1***6 | Front axle | |
| U1230040001А0 | U***0 | Front drive axle assembly | |
| Р1230040001А0 | Р***0 | Front drive axle assembly | |
| 1 | F***0 | Inner shaft assembly | |
| 2 | М***5 | Bolt | |
| 3 | M***4 | Gasket | |
| 4 | M***3 | Nut | |
| 5 | F***0 | Right mounting bracket assembly | |
| 6 | М***6 | Oil seal | |
| 7 | F***0 | Shaft bushing subassembly | |
| 8 | М***1 | Bolt | |
| 9 | M***3 | Differential bearing | |
| 10 | М***5 | Thrust washer, Gear, axle shaft | |
| 11 | М***0 | Axle shaft gear | |
| 12 | M***0 | Gasket-planetary gear | |
| 13 | M***1 | Planetary gear | |
| 14 | F***1 | Differential case | |
| 15 | C***5 | Lock pin | |
| 16 | М***9 | Planetary gear shaft | |
| 17 | М***1 | Bolt-driven gear | |
| 18 | F***2 | Driven gear | |
| 19 | М***0 | Bolt-special for bearing cover | |
| 20 | M***7 | Spring washer | |
| 21 | М***6 | Bearing cap | |
| 22 | F***0 | Reducer housing cover assembly | |
| 23 | M***4 | Bolt subassembly | |
| 24 | М***3 | Oil filling plug | |
| 25 | M***8 | Breather plug | |
| 26 | F***0 | Left mounting bracket assembly | |
| 27 | М***3 | Oil seal | |
| 28 | М***4 | Adjustment shim - Differential | |
| 29 | М***3 | Oil drainage plug subassembly | |
| 30 | F***0 | Reducer housing | |
| 31 | G***0 | Locating pin | |
| 32 | F***0 | Rear bracket assembly | |
| 33 | F***1 | Driving gear | |
| 34 | M***2 | Adjustment washer-Front bearing | |
| 35 | M***1 | Bearing - Drive gear, front | |
| 36 | M***9 | Elastic spacer | |
| 37 | M***0 | Adjustment shim - Rear bearing | |
| 38 | M***0 | Bearing - Drive gear, rear | |
| 39 | M***5 | Oil seal - Drive gear | |
| 40 | F***0 | Flange assembly | |
| 40 | F***0 | Flange assembly | |
| 41 | М***0 | Washer - Flange | |
| 42 | М***9 | Drive gear nut | |
| 43 | М***6 | Bolt |
