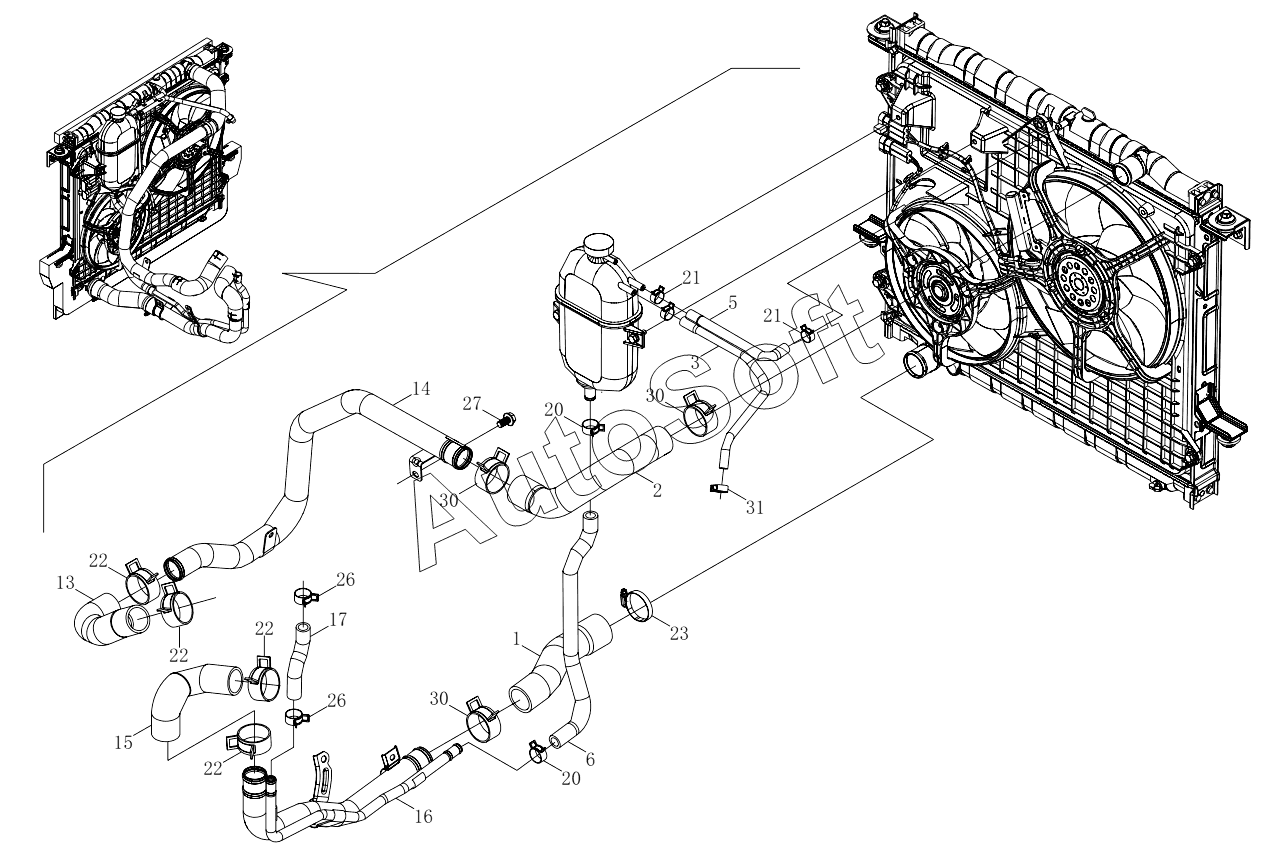

Каталог запасных частей к технике: Foton Sauvana (MT) (2017). 1S64831300003 Cooling system 6483MD6VA-A1ZA05, 6483RD6VA-A1ZA05, 6483RD6VA-A1ZA06, 6483RD6VA-A1ZA07, 6483RD6VA-A1ZA08
1
2
3
5
6
13
14
15
16
17
20
20
21
21
22
22
22
22
23
26
26
27
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S64831300003 | 1***3 | Cooling system | |
| 1 | U***0 | Water inlet hose, engine | |
| 10 | Р***0 | Electric fan assembly | |
| 10.1 | Р***0 | Fan shroud | |
| 10.2 | Р***0 | Main fan motor | |
| 10.3 | Р***0 | Main fan vane | |
| 10.4 | Р***0 | Auxiliary fan motor | |
| 10.5 | Р***0 | Auxiliary fan vane | |
| 11 | Р***0 | Lower sealing strip | |
| 12 | Р***0 | Seal (UPR) | |
| 13 | U***0 | Water outlet hose, engine | |
| 14 | U***0 | Engine water outlet pipe | |
| 15 | U***0 | Water inlet hose, engine | |
| 16 | U***0 | Water inlet pipe weldment, engine | |
| 17 | U***0 | Engine water refilling hose | |
| 18 | 1***3 | Double-pipe clamp | |
| 19 | U***0 | Double-hose clamp | |
| 2 | U***0 | Water outlet hose, engine | |
| 20 | Q***4 | Type A elastic band hose hoop | |
| 21 | Q***7 | Type A elastic band hose hoop | |
| 22 | Q***6 | Type A elastic band hose hoop | |
| 23 | Q***0 | Хомут червячный | |
| 24 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 25 | Q***0 | Hexagon flange bolt with teeth on bearing surface | |
| 26 | Q***3 | Type A elastic band hose hoop | |
| 27 | Q***0 | Hexagon flange bolt | |
| 28 | Q***0 | Hexagon flange bolt with teeth on bearing surface | |
| 29 | Q***0 | Hexagon flange locking-nut, full metal | |
| 3 | U***0 | Engine-expansion tank air bleeding hose | |
| 30 | Q***7 | Type A elastic band hose hoop | |
| 31 | Q***5 | Type A elastic band hose hoop | |
| 4 | U***0 | Expansion tank assembly | |
| 5 | Р***0 | Radiator-expansion tank air bleeding pipe | |
| 6 | U***0 | Expansion tank-engine water refilling pipe | |
| 7 | U***0 | Radiator assembly | |
| 7.1 | U***0 | Radiator lower cushion | |
| 7.2 | U***0 | Radiator upper cushion | |
| 7.3 | U***0 | Water drainage plug | |
| 7.4 | U***0 | Air bleed bolt | |
| 7.5 | U***0 | Radiator body | |
| 8 | U***0 | Bracket | |
| 9 | U***0 | Bracket |
