Каталог запасных частей к технике: Foton Sauvana (AT) (2017). 1SD1808120121 A/C unit (6483MD6VC-A1ZA01, 6483MD6VC-A1ZA02, 6483MD6VC-A1ZA03, 6483MD6VC-A1ZA04, 6483MD6VC-A1ZA05, 6483RD6VC-A1ZA01, 6483RD6VC-A1ZA02, 6483RD6VC-A1ZA03, 6483RD6VC-A1ZA04, 6483RD6VC-A1ZA05)
8
8
8
8
27
28
29
30
30
30
30
31
32
32
33

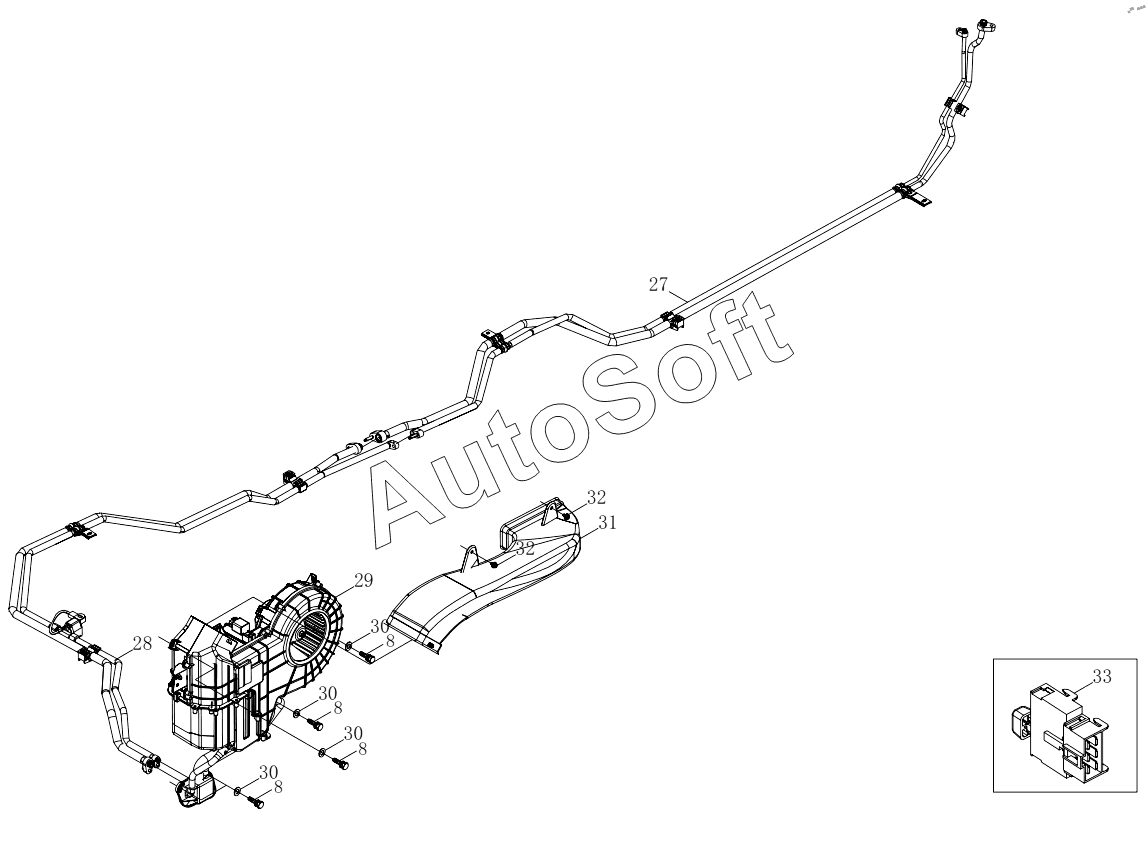

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SD1808120121 | 1***1 | Air conditioning unit | |
| 1 | U***0 | Condenser assembly | |
| 2 | P***0 | Condenser mounting bolt | |
| 3 | P***0 | Condenser thru-hole sponge | |
| 4 | U***0 | (00) Compressor | |
| 5 | Q***0 | Hexagon head bolt | |
| 6 | Q***0 | Plain washer | |
| 7 | Q***0 | Шайба пружинная | |
| 8 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 9 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 10 | U***0 | Evaporator-compressor pipeline bracket | |
| 11 | Q***4 | Скоба | |
| 12 | Q***0 | Шестигранная гайка с фланцем | |
| 13 | U***0 | Condenser inlet pipeline assembly | |
| 14 | U***0 | Compressor-condenser pipeline bracket | |
| 15 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 16 | U***0 | Condenser-evaporator pipeline assembly 1 | |
| 17 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 18 | P***0 | Condenser-evaporator pipe fixing circlip 1 | |
| 19 | U***0 | (04) Condenser - Evaporator pipeline | |
| 20 | P***0 | Condenser-evaporator pipeline fixing bracket | |
| 21 | P***0 | Condenser-evaporator pipe plastic circlip | |
| 22 | P***0 | Fuel pipe clamp | |
| 23 | Q***0 | Hexagon head bolt, spring washer and plain washer assembly | |
| 24 | U***0 | Condenser-evaporator pipeline circlip | |
| 25 | U***0 | (03) Line, evaporator to compressor | |
| 26 | P***0 | Evaporator-compressor pipe bracket | |
| 27 | U***0 | (05) A/C pipe | |
| 28 | U***0 | (05) A/C pipe | |
| 29 | U***0 | (00) Evaporator assembly | |
| 30 | Q***0 | Large washer | |
| 31 | U***0 | Rear A/C air duct | |
| 32 | P***0 | Front wall air director snap joint | |
| 33 | U***0 | Rear A/C airflow switch | |
| 34 | U***0 | A/C switch |
