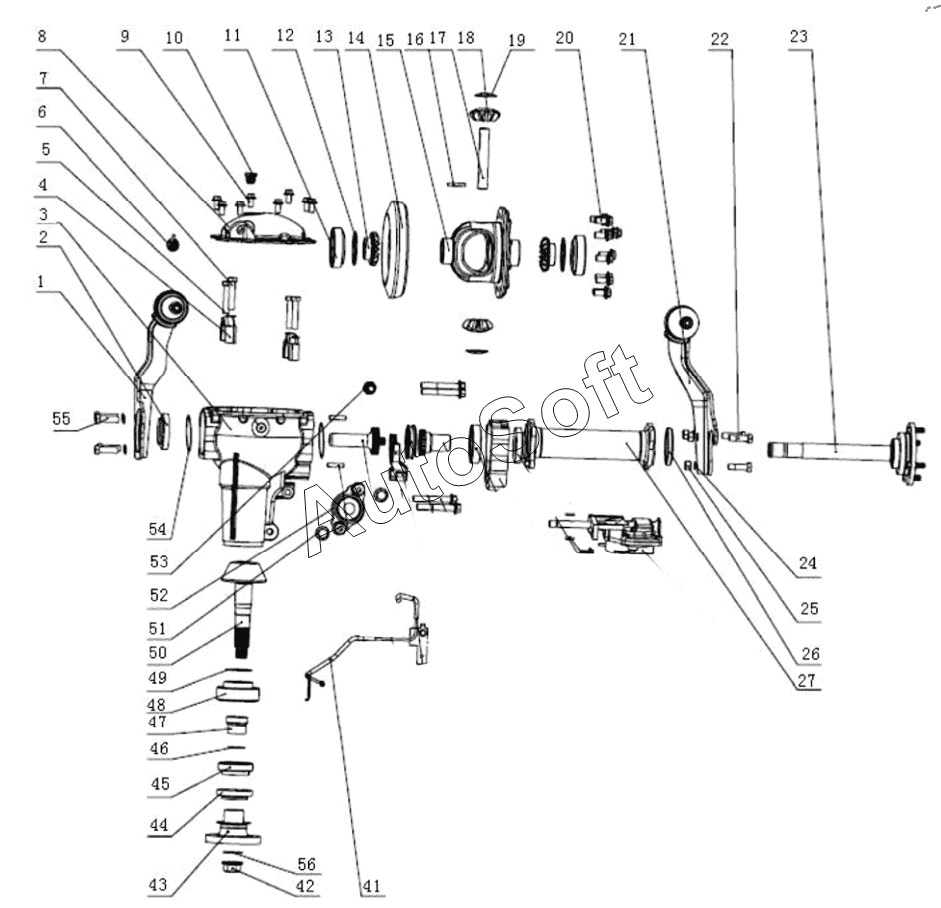

Каталог запасных частей к технике: Foton Sauvana (AT) (2017). 1S64832300010 Front axle-1 (6483RD6VC-A1ZA01, 6483RD6VC-A1ZA02, 6483RD6VC-A1ZA03, 6483RD6VC-A1ZA04, 6483RD6VC-A1ZA05)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S64832300010 | 1***0 | Front axle | |
| 1 | F***0 | Left mounting bracket assembly | |
| 2 | M***3 | Oil seal | |
| 3 | F***1 | Reducer housing | |
| 4 | M***6 | Bearing cap | |
| 5 | M***7 | Spring washer | |
| 6 | M***8 | Breather plug | |
| 7 | M***0 | Bolt-special for bearing cover | |
| 8 | F***0 | Reducer housing cover assembly | |
| 9 | M***4 | Bolt subassembly | |
| 10 | M***3 | Oil filling plug | |
| 11 | M***3 | Differential bearing | |
| 12 | M***5 | Thrust washer, Gear,axle shaft | |
| 13 | M***0 | Axle shaft gear | |
| 14 | F***2 | Driven gear | |
| 15 | F***1 | Differential case | |
| 16 | C***5 | Lock pin | |
| 17 | M***9 | Planetary gear shaft | |
| 18 | M***1 | Planetary gear | |
| 19 | M***0 | Gasket-planetary gear | |
| 20 | M***1 | Bolt-driven gear | |
| 21 | F***0 | Right mounting bracket assembly | |
| 22 | M***5 | Bolt | |
| 23 | F***0 | Inner shaft assembly | |
| 24 | M***4 | Gasket | |
| 25 | M***3 | Nut | |
| 26 | M***6 | Oil seal | |
| 27 | F***0 | Shaft bushing subassembly | |
| 41 | F***0 | Ventilation pipe subassembly | |
| 42 | M***9 | Drive gear nut | |
| 43 | F***0 | Flange assembly | |
| 44 | M***5 | Oil seal - Drive gear | |
| 45 | M***0 | Bearing - Drive gear, rear | |
| 46 | M***0 | Adjustment shim - Rear bearing | |
| 47 | M***9 | Elastic spacer | |
| 48 | M***1 | Bearing - Drive gear, front | |
| 49 | M***2 | Adjustment washer-Front bearing | |
| 50 | F***1 | Driving gear | |
| 51 | M***6 | Bolt | |
| 52 | F***0 | Rear bracket assembly | |
| 53 | M***3 | Oil drainage plug subassembly | |
| 54 | M***4 | Adjustment shim - Differential | |
| 55 | M***6 | Bolt | |
| 56 | M***0 | Washer - Flange |
