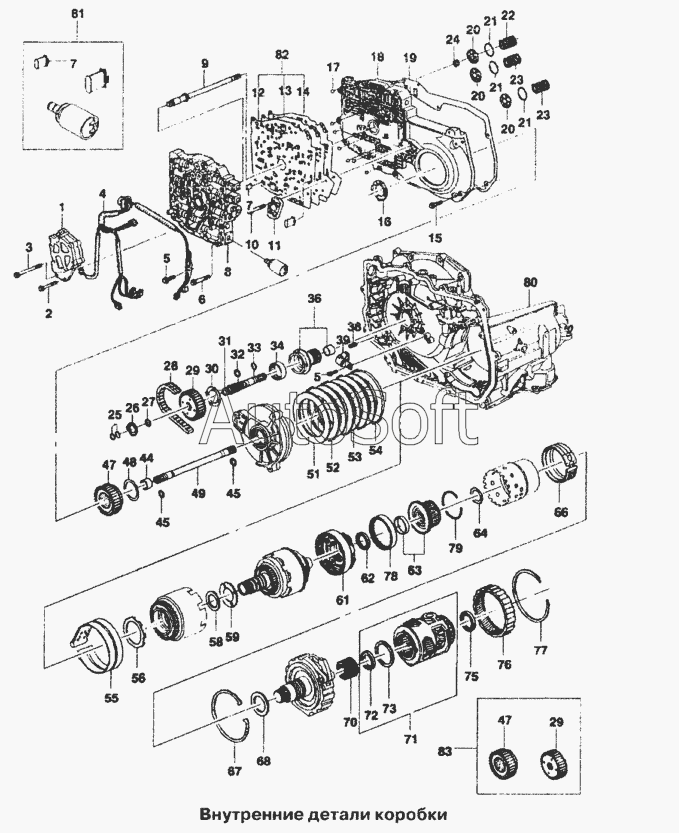

Каталог запасных частей к технике: Chevrolet Lanos (2007). Внутренние детали коробки передач
1
2
3
4
5
5
6
7
7
8
8
9
9
10
11
11
12
13
13
14
14
15
16
17
18
18
18
18
19
20
20
20
21
21
21
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
34
34
36
38
39
39
44
45
45
47
47
48
49
51
52
53
53
54
54
55
56
58
59
59
59
59
59
59
59
59
59
61
61
61
61
62
62
63
64
64
66
67
68
70
71
71
71
72
73
75
76
77
78
78
79
80
80
81
82
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Масляной насос | |
| 2 | 2***9 | Болт | |
| 3 | 2***8 | Болт | |
| 4 | 1***3 | Электропроводка К/П | |
| 5 | 2***3 | Болт | |
| 6 | 2***6 | Болт | |
| 7 | 0***9 | Масляной фильтр в сборе | |
| 8 | 2***8 | Клапанный узел | |
| 8 | 2***0 | Клапанный узел | |
| 9 | 0***5 | Вал привода масляного насоса | |
| 9 | 2***6 | Вал привода масляного насоса | |
| 10 | 2***4 | Болт | |
| 11 | 0***3 | Опора прокладочной пластины | |
| 11 | 2***2 | Опора прокладочной пластины | |
| 12 | 2***7 | Уплотнение клапанной коробки | |
| 13 | 2***0 | Пластина прокладки корпуса клапанов | |
| 13 | 2***8 | Пластина прокладки корпуса клапанов | |
| 14 | 2***6 | Уплотнение клапанной коробки | |
| 14 | 2***2 | Уплотнение клапанной коробки | |
| 15 | 2***7 | Болт | |
| 16 | 0***9 | Шайба | |
| 17 | 0***5 | Шарик | |
| 18 | 2***0 | Панель каналов | |
| 18 | 2***3 | Панель каналов | |
| 18 | 2***5 | Панель каналов | |
| 18 | 2***5 | Панель каналов | |
| 19 | 2***6 | Прокладка панели | |
| 20 | 2***6 | Поршень | |
| 21 | 2***3 | Уплотнение поршня в сборе | |
| 22 | 0***1 | Пружина | |
| 23 | 0***0 | Пружина | |
| 24 | 2***7 | Пружина | |
| 25 | 0***8 | Уплотнение | |
| 26 | 0***8 | Шайба | |
| 27 | 0***0 | Стопорное кольцо | |
| 28 | 2***8 | Хомут | |
| 29 | 2***9 | Ведущая звездочка | |
| 30 | 0***1 | Шайба | |
| 31 | 0***2 | Турбинный вал | |
| 32 | 0***0 | Уплотнение вала | |
| 33 | 0***3 | Уплотнение вала | |
| 34 | 2***9 | Подшипник | |
| 34 | 2***9 | Подшипник | |
| 34 | 2***8 | Подшипник | |
| 36 | 0***0 | Опора ведомой звездочки в сборе | |
| 38 | 0***2 | Штифт распределительного вала | |
| 39 | 1***5 | Датчик скорости входного вала | |
| 39 | 2***7 | Датчик скорости входного вала | |
| 44 | 0***2 | Втулка выходного вала | |
| 45 | 0***5 | Кольцо выходного вала | |
| 47 | 2***4 | Ведомое зубчатое кольцо | |
| 48 | 0***7 | Шайба | |
| 49 | 2***3 | Выходной вал | |
| 51 | 2***8 | Диск муфты | |
| 52 | 2***0 | Диск муфты | |
| 53 | 0***2 | Диск муфты | |
| 53 | 2***3 | Диск муфты | |
| 54 | 0***4 | Диск муфты | |
| 54 | 2***1 | Диск муфты | |
| 55 | 0***3 | Лента 4-й передачи | |
| 56 | 0***9 | Шайба | |
| 58 | 2***9 | Упорный подшипник | |
| 59 | 0***9 | Шайба | |
| 59 | 0***0 | Шайба | |
| 59 | 0***1 | Шайба | |
| 59 | 0***2 | Шайба | |
| 59 | 0***3 | Шайба | |
| 59 | 0***4 | Шайба | |
| 59 | 0***5 | Шайба | |
| 59 | 0***6 | Шайба | |
| 59 | 0***7 | Шайба | |
| 61 | 2***8 | Водило в сборе | |
| 61 | 2***0 | Водило в сборе | |
| 61 | 2***1 | Водило в сборе | |
| 61 | 2***4 | Водило в сборе | |
| 62 | 0***6 | Упорный подшипник | |
| 62 | 2***9 | Упорный подшипник | |
| 63 | 2***1 | Подводящий барабан | |
| 64 | 0***9 | Шайба | |
| 64 | 2***6 | Шайба | |
| 66 | 0***4 | Лента муфты прямой передачи | |
| 67 | 2***7 | Опорное кольцо муфты прямой передачи | |
| 68 | 2***0 | Упорный подшипник | |
| 70 | 0***1 | Планетарная шестерня | |
| 71 | 2***9 | Главная передача и дифференциал | |
| 71 | 2***9 | Главная передача и дифференциал | |
| 71 | 2***8 | Главная передача и дифференциал | |
| 72 | 0***4 | Упорный подшипник | |
| 73 | 1***6 | Шестерня главной передачи | |
| 75 | 0***2 | Стопорное кольцо | |
| 76 | 2***8 | Шестерня главной передачи | |
| 77 | 2***2 | Стопорное кольцо | |
| 78 | 0***4 | Шестерня | |
| 78 | 2***3 | Шестерня | |
| 79 | 2***9 | Кольцо | |
| 80 | 2***1 | Картер К/П | |
| 80 | 2***8 | Картер К/П | |
| 81 | 2***4 | Клапан | |
| 82 | 2***6 | Прокладка | |
| 82 | 2***7 | Прокладка | |
| 83 | 2***2 | Звездочка |
