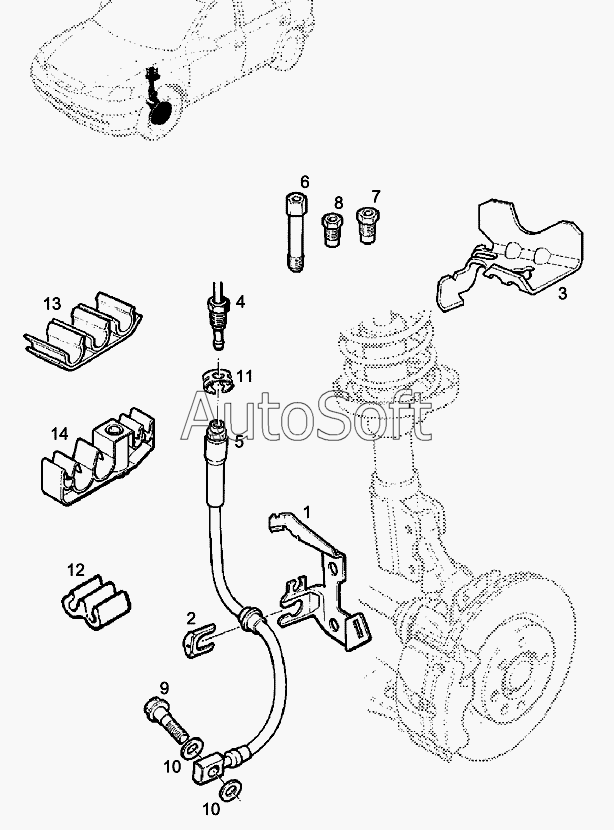

Каталог запасных частей к технике: Chevrolet Viva (2007). Трубки и шланги тормозной системы
1
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Кронштейн, передний тормозной шланг, левая сторона | |
| 1 | 5***2 | Кронштейн, передний тормозной шланг, правая сторона | |
| 2 | 5***8 | Планка запорная, задний тормозной шланг к стойке амортизатора | |
| 3 | 2***5 | Кронштейн, передний тормозной шланг к лонжерону, левая сторона | |
| 3 | 2***6 | Кронштейн, передний тормозной шланг к лонжерону, правая сторона | |
| 4 | 5***2 | Трубопровод BUNDY 4,75мм н.д.х10м с пластмассовым покрытием | |
| 5 | 5***7 | Шланг в сборе, передний тормоз | |
| 6 | 5***9 | Стяжка винтовая М10, тормозная магистраль к переднему тормозному шлангу | |
| 7 | 5***0 | Стяжка винтовая М12, тормозная магистраль к заднему тормоз ному шлангу | |
| 8 | 5***7 | Стяжка винтовая М10х50мм, тормозная магистраль к гидравлическому блоку ABS | |
| 9 | 5***6 | Винт полый М10, шланг к суппорту | |
| 10 | 5***2 | Уплотнение кольцевое 10х15, шланг к суппорту | |
| 11 | 5***9 | Пластина стопорная, задний тормозной шланг к кронштейну | |
| 12 | 5***6 | Зажим 2-сторонний, тормозные трубы к отделению двигателя | |
| 13 | 5***4 | Зажим 3-сторонний, тормозные трубы к отделению двигателя | |
| 14 | 5***1 | Зажим, тормозная магистраль и топливопровод к нижней части кузова |
