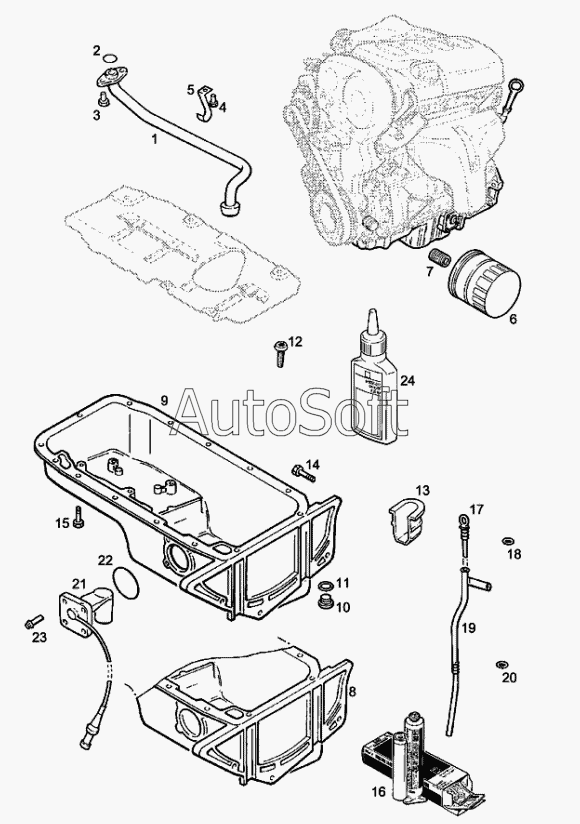

Каталог запасных частей к технике: Chevrolet Viva (2007). Маслопроводы, клапаны и арматура
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***6 | Трубка всасывающая к масляному насосу | |
| 2 | 6***5 | Прокладка всасывающей трубки к масляному насосу | |
| 3 | 2***5 | Винт с шестигранной головкой М6х18 | |
| 4 | 2***0 | Винт с шестигранной головкой М6х12 | |
| 5 | 6***8 | Кронштейн масловсасывающей трубки | |
| 6 | 5***3 | Масляный фильтр в сборе | |
| 7 | 6***9 | Соединитель, масляный фильтр | |
| 8 | 6***6 | Поддон в сборе масляный | |
| 9 | 6***2 | Поддон в сборе масляный | |
| 10 | 6***7 | Пробка канала слива масла | |
| 11 | 6***0 | Уплотнение кольцевое сливной пробки | |
| 12 | 2***7 | Винт с овальной головкой М5х12, отражатель к масляному поддону | |
| 13 | 6***1 | Пробка, масляный поддон | |
| 14 | 2***8 | Винт с шестигранной головкой М10х1,5х30, масляный поддон к картеру трансмиссии | |
| 15 | 2***5 | Винт, TORX, М6х20, масляный поддон к блоку цилиндров | |
| 16 | 1***3 | Состав герметизирующий (50мл), масляный поддон к блоку цилиндров | |
| 17 | 5***5 | Шток уровня масла в сборе | |
| 18 | 6***7 | Уплотнительное кольцо, индикаторный шток уровня масла | |
| 19 | 6***5 | Направляющая, щуп уровня масла | |
| 20 | 6***1 | Уплотнительное кольцо направляющей индикаторного штока уровня масла | |
| 21 | 6***9 | Датчик минимального уровня масла, масляный поддон | |
| 22 | 1***2 | Уплотнение кольцевое датчика минимального уровня масла | |
| 23 | 2***5 | Винт, TORX, М6х20, масляный поддон к блоку цилиндров | |
| 24 | 1***1 | Состав закрепляющий (50мл), крышка заднего приводного ремня к головке цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
