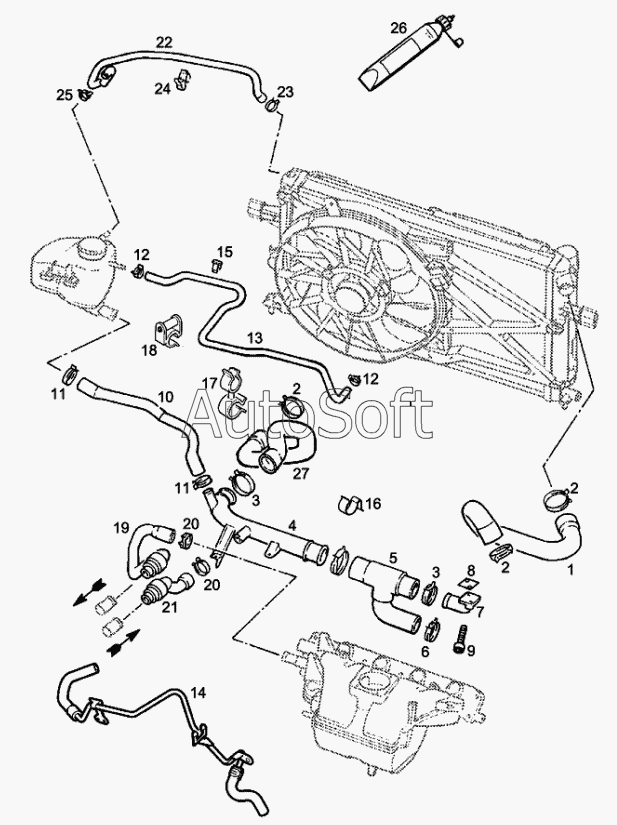

Каталог запасных частей к технике: Chevrolet Viva (2007). Шланги и трубки
14
27
26
25
24
23
22
21
20
20
19
18
17
16
15
1
13
12
12
11
11
10
9
8
7
6
5
4
3
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Шланг, впускной канал радиатора | |
| 1 | 1***5 | Шланг, впускной канал радиатора | |
| 2 | 2***2 | Зажим 44мм в.д., шланг радиатора к корпусу термостата | |
| 3 | 2***4 | Зажим 49мм в.д., шланг радиатора к соединительной трубке | |
| 4 | 1***8 | Трубка соединительная, радиатор к двигателю | |
| 5 | 1***6 | Шланг обратный поток, соединительная трубка к водяному насосу | |
| 6 | 2***6 | Зажим 40мм в.д., шланг к водяному насосу | |
| 7 | 1***8 | Соединитель, байпасный | |
| 8 | 1***8 | Соединитель, байпасный | |
| 9 | 2***4 | Винт М8х25, байпасный соединитель к головке цилиндра | |
| 10 | 1***4 | Шланг, обратный поток, напорный бак к соединительной трубке | |
| 11 | 2***0 | Зажим шланг 27мм в.д. | |
| 12 | 2***8 | Зажим 14мм в.д., вентиляционный шланг к корпусу дроссельного клапана | |
| 13 | 1***0 | Шланг предохранительный, корпус термостата к напорному баку | |
| 14 | 6***3 | Шланг предохранительный, корпус термостата к корпусу дроссельного клапана | |
| 15 | 1***3 | Кронштейн, шланг отбора воздуха к кронштейну жгута проводов двигателя | |
| 16 | 6***8 | Зажим пружинный, шланг отбора воздуха к релейной коробке | |
| 17 | 6***0 | Зажим шланга стравливания воздуха к вакуумной трубе | |
| 18 | 8***1 | Кронштейн, шланг корпуса дроссельного клапана к передней панели | |
| 19 | 6***4 | Шланг подачи, двигатель к впускному каналу обогревателя | |
| 20 | 2***0 | Зажим шланг 27мм в.д. | |
| 21 | 6***5 | Шланг возвратный, выпускной канал обогревателя к двигателю | |
| 22 | 1***0 | Шланг, радиатор к напорному баку | |
| 23 | 2***1 | Зажим 19мм в.д., вентиляционный шланг к корпусу дроссельного клапана | |
| 24 | 1***5 | Кронштейн, шланг напорного бака к передней панели, верхний | |
| 25 | 2***8 | Зажим 14мм в.д., вентиляционный шланг к корпусу дроссельного клапана | |
| 26 | 1***0 | Закрепляющий состав (100гр.) | |
| 27 | 1***1 | Шланг, выпускной канал радиатора |
