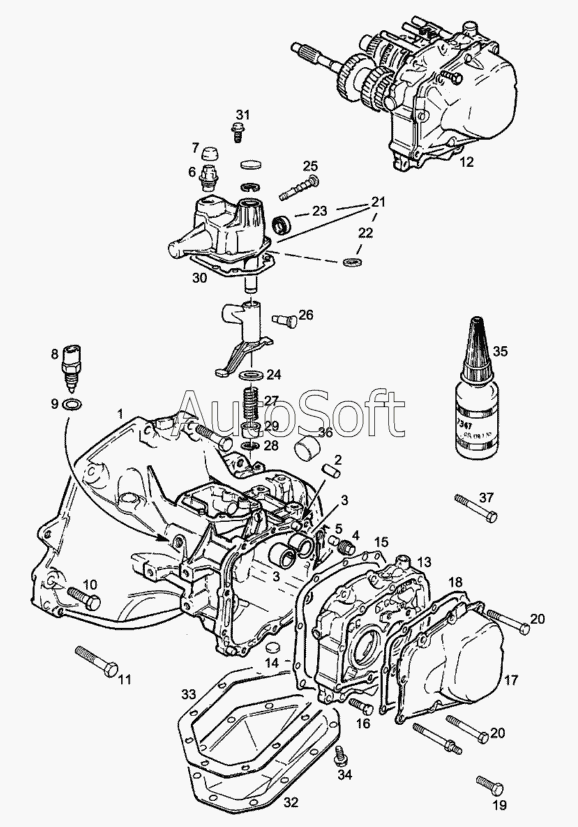

Каталог запасных частей к технике: Chevrolet Viva (2007). Корпус и крышки коробки передач
29
19
20
20
21
22
23
24
25
26
27
28
18
30
31
32
33
34
35
36
37
10
2
3
3
4
5
6
6
7
8
9
1
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 66 249 | 2***9 | Гайка М10 (самостопорящаяся) | |
| 1 | 7***8 | Картер в сборе, трансмиссия | |
| 2 | 7***4 | Штифт прямой 10х20мм, опорная плита трансмиссии | |
| 3 | 7***1 | Втулка 14х16х8, картер трансмиссии | |
| 4 | 2***2 | Пробка резьбовая М18х1,5, картер трансмиссии | |
| 5 | 7***1 | Пробка магнитная 10х10мм | |
| 6 | 2***8 | Пробка М12х1,5, заглушка, выключатель лампы заднего хода | |
| 6 | 7***6 | Пробка, масляный сапун, корпус избирателя | |
| 7 | 4***1 | Колпачок, пробка масляного сапуна | |
| 8 | 1***1 | Выключатель фонарь заднего хода в сборе | |
| 9 | 2***6 | Уплотнение кольцевое 12,2х15,9 выключателя сигнала заднего хода | |
| 10 | 2***3 | Винт с шестигранной головкой М12х1,75х50, трансмиссия к блоку цилиндров | |
| 10 | 2***4 | Винт с шестигранной головкой М12х1,75х45, трансмиссия к блоку цилиндров | |
| 10 | 2***8 | Винт звездообразный М10х55, стойка к трансмиссии | |
| 11 | 2***3 | Винт с шестигранной головкой М12х1,75х50, трансмиссия к блоку цилиндров | |
| 12 | 7***3 | Картер коробки передач в сборе с валами, коэффициент 3,74 | |
| 13 | 7***1 | Картер, расширитель, опорная плита | |
| 14 | 7***0 | Магнит, удлинитель картера | |
| 15 | 7***4 | Прокладка, картер трансмиссии к удлинителю картера | |
| 16 | 2***0 | Винт с шестигранной головкой М8х28, удлинитель к картеру трансмиссии | |
| 17 | 7***0 | Крышка, корпус расширения, опорная плита | |
| 18 | 7***6 | Прокладка, крышка к удлинителю картера | |
| 19 | 2***7 | Винт с шестигранной головкой М7х15, крышка к удлинителю картера | |
| 20 | 2***4 | Винт с шестигранной головкой М7х15, крышка к удлинителю картера | |
| 21 | 7***2 | Крышка рычага переключения передач в сборе | |
| 22 | 7***3 | Крышка с рычагом селектора передач | |
| 23 | 7***5 | Уплотнение, рычаг селектора, крышка | |
| 24 | 7***0 | Пластина компенсации износа, крышка селектора передач | |
| 25 | 7***4 | Болт регулировочный, крышка селектора передачи | |
| 26 | 7***6 | Болт, рычаг селектора | |
| 27 | 7***6 | Пружина упорная 21х67мм, направляющий болт крышки селектора передачи | |
| 28 | 7***6 | Кольцо упорное 14,5 | |
| 29 | 7***0 | Втулка, направляющий болт крышки избирателя передач | |
| 30 | 7***0 | Прокладка, крышка к картеру трансмиссии | |
| 31 | 2***1 | Винт с шестигранной головкой М7х20, крышка избирателя к картеру трансмиссии | |
| 32 | 3***0 | Крышка чугунная, дифференциал | |
| 33 | 3***4 | Прокладка, крышка дифференциала к картеру трансмиссии | |
| 34 | 3***8 | Винт с шестигранной головкой М7х21, крышка дифференциала к картеру трансмиссии | |
| 35 | 1***1 | Состав закрепляющий (50мл), крышка заднего приводного ремня к головке цилиндра | |
| 36 | 7***2 | Колпачок 22,4мм н.д. для закрытия отверстия шестерни, приводимой спидометром | |
| 37 | 2***4 | Винт с шестигранной головкой М7х15, крышка к удлинителю картера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
