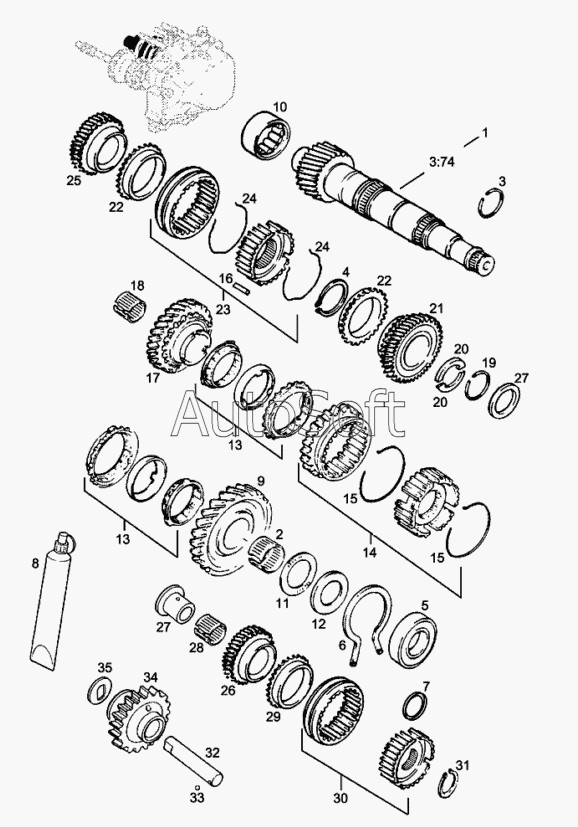

Каталог запасных частей к технике: Chevrolet Viva (2007). Вторичный вал коробки передач
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
20
21
22
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Главный передаточный вал 19зуб., трансмиссия, (коэффициент 3,74) | |
| 2 | 7***1 | Подшипник игольчатый 37х41х15,5мм, главный приводной вал | |
| 3 | 5***1 | Кольцо упорное 34х1,75мм, главный вал | |
| 3 | 7***5 | Кольцо упорное 37х1,75мм, главный вал | |
| 4 | 7***1 | Кольцо упорное 1,82мм, главный вал, коричневый | |
| 4 | 7***2 | Кольцо упорное 1,89мм, главный вал, синий | |
| 5 | 7***4 | Подшипник 25х60х17мм, многовенцовое зубчатое колесо | |
| 6 | 7***2 | Кольцо упорное, подшипник к удлинителю картера | |
| 7 | 7***0 | Шайба упорная 41,8х37,1х2мм, главный вал | |
| 8 | 1***8 | Смазка консистентная (200гр.), шлицы шестерни главного привода | |
| 9 | 7***8 | Шестерня, первая скорость | |
| 10 | 7***4 | Подшипник роликовый, главный приводной вал | |
| 11 | 5***5 | Подшипник игольчатый 31,5х47,2х2мм, первая передача | |
| 12 | 7***2 | Пластина компенсации износа, первая передача | |
| 13 | 1***0 | Комплект, конус синхронизатора, первая и вторая передача | |
| 14 | 1***7 | Сцепление и ступица, в сборе, первая и вторая передача | |
| 15 | 7***1 | Пружина, синхронизатор | |
| 16 | 5***4 | Ключ, конус синхронизатора | |
| 17 | 5***0 | Шестерня, вторая скорость, 47зуб. | |
| 18 | 5***6 | Подшипник игольчатый, вторая передача | |
| 19 | 7***7 | Кольцо упорное, вторая передача | |
| 20 | 7***0 | Шайба упорная, вторая передача | |
| 21 | 5***1 | Шестерня, третья скорость, 41зуб. | |
| 22 | 5***8 | Конус, синхронизатор, третья и четвертая передачи | |
| 23 | 1***7 | Сцепление и ступица в сборе, третья и четвертая передачи | |
| 24 | 7***9 | Пружина, синхронизатор | |
| 25 | 5***4 | Ключ, конус синхронизатора | |
| 26 | 5***3 | Шестерня, пятая скорость, 33зуб. | |
| 27 | 7***5 | Кольцо внутреннее, игольчатый подшипник, пятая передача | |
| 28 | 7***7 | Подшипник игольчатый 30х34х17, пятая передача | |
| 29 | 5***7 | Конус, синхронизатор, пятая передача | |
| 30 | 1***9 | Набор ремонтный, кольцо синхронизатора, пятая передача | |
| 31 | 7***0 | Кольцо стопорное 1,75мм, сцепление и ступица в сборе, пятая передача | |
| 32 | 7***6 | Вал, передача заднего хода | |
| 33 | 2***0 | Шар (d=4мм), вал задней скорости | |
| 34 | 7***2 | Шестерня и втулка в сборе, заднего хода | |
| 35 | 7***0 | Шайба упорная, передача заднего хода |
