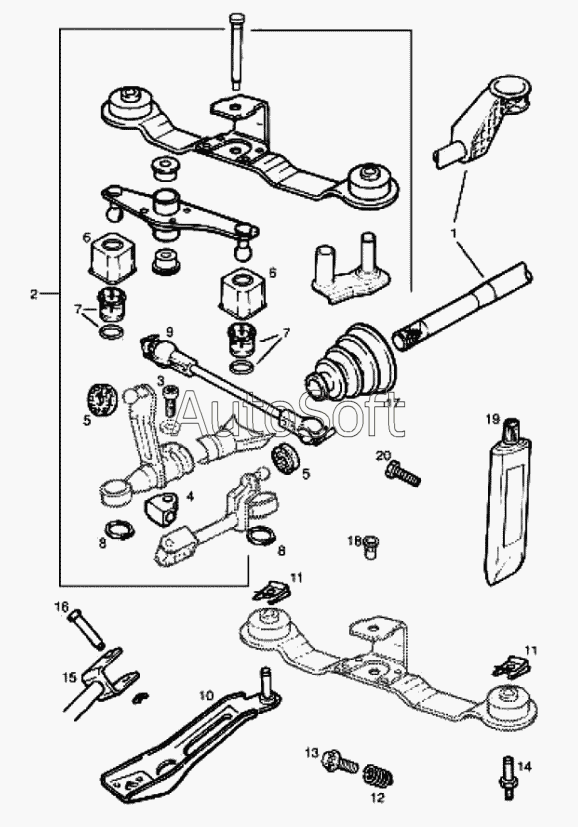

Каталог запасных частей к технике: Chevrolet Viva (2007). Система рычагов механизма переключения передач
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Трубка предохранительная, коробка передач, задний | |
| 2 | 7***8 | Направляющая в сборе, регулятор промежуточной передачи | |
| 3 | 2***0 | Винт М8х24. трубка механизма переключения передач к регулятору | |
| 4 | 7***1 | Соединение связующее, передний к заднему штоку переключения передач | |
| 5 | 7***7 | Уплотнение кольцевое, регулятор направляющей коробки передач | |
| 6 | 7***2 | Колпачок защитный, шаровое гнездо, регулятор направляющей переключения передач | |
| 7 | 7***3 | Гнездо шаровое с кольцевым уплотнением, регулятор направляющей коробки передач | |
| 8 | 2***3 | Кольцо стопорное 18,5х1,2, шаровое гнездо, регулятор направляющей переключения передач | |
| 9 | 7***1 | Шток, переключение передач к шаровому стержню, ЛСП | |
| 10 | 7***7 | Кронштейн в сборе, рычаг коромысла переключения передач, задний, ЛСП | |
| 11 | 7***3 | Шайба, кронштейн в сборе, рычаг коромысла переключения передач | |
| 12 | 3***2 | Вкладыш с резьбой М8х12, ремонтный | |
| 13 | 2***3 | Винт, TORX, М8х25, задний кронштейн коромысла механизма переключения передач к траверсе передней подвески | |
| 14 | 7***5 | Болт, кронштейн переднего качающегося рычага переключения передач к трансмиссии | |
| 15 | 7***5 | Шток, переключение передач | |
| 16 | 7***5 | Болт, регулятор направляющей рычага переключения передач к трансмиссии | |
| 17 | 7***2 | Чехол, трубка переключения передач, задняя, с переходником и втулкой | |
| 18 | 3***2 | Заклепочная гайка М8, кронштейн радиатора к траверсе | |
| 19 | 1***6 | Смазка силиконовая (100гр.), штифт шкворня педали акселератора | |
| 20 | 2***0 | Винт, TORX, М6х22, корпус коробки переключения передач к переходнику коробки передач |
