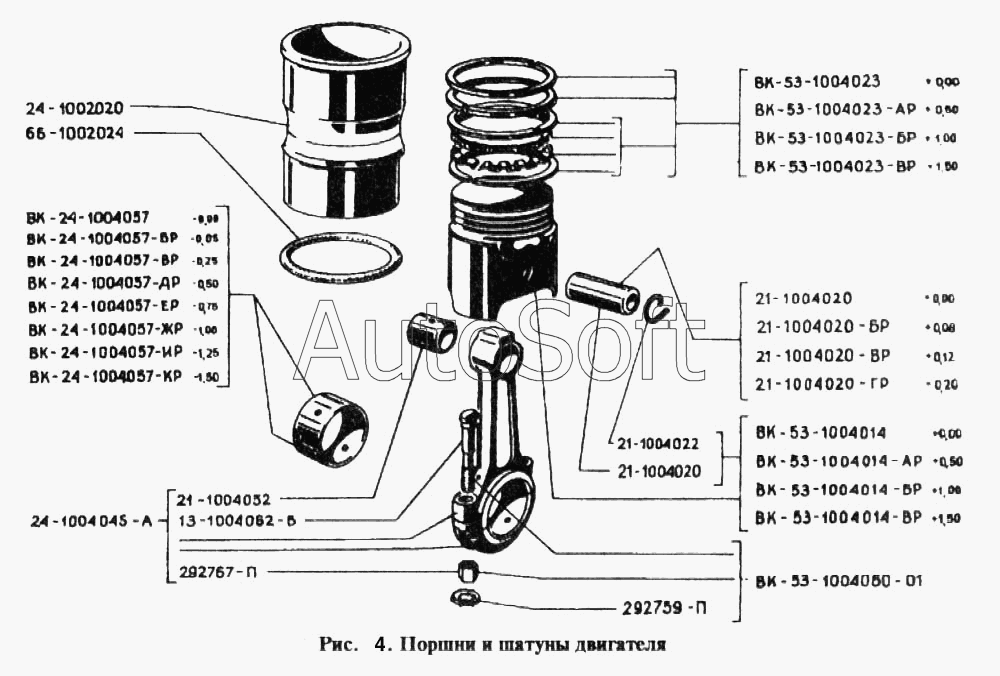

Каталог запасных частей к технике: РАФ-2203 (1995). Поршни и шатуны двигателя
13-1004062-Б
ВК-53-1004060-01
ВК-24-1004057-КР
ВК-24-1004057-ИР
ВК-24-1004057-ЖР
ВК-24-1004057-ЕР
ВК-24-1004057-ДР
ВК-24-1004057-ВР
ВК-24-1004057-БР
ВК-24-1004057
21-1004052
292759-П
292767-П
24-1002020
ВК-53-1004023
ВК-53-1004023-АР
ВК-53-1004023-БР
ВК-53-1004023-ВР
21-1004022
21-1004020
21-1004020-БР
21-1004020-ВР
21-1004020-ГР
ВК-53-1004014
ВК-53-1004014-АР
ВК-53-1004014-БР
ВК-53-1004014-ВР
66-1002024
24-1004045-А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1004062-Б | 1***Б | Болт | |
| 21-1004020 | 2***0 | Палец 25,00 мм | |
| 21-1004020-БР | 2***Р | Палец 25,08 мм | |
| 21-1004020-ВР | 2***Р | Палец 25,12 мм | |
| 21-1004020-ГР | 2***Р | Палец 25,20 мм | |
| 21-1004022 | 2***2 | Кольцо стопорное | |
| 21-1004052 | 2***2 | Втулка | |
| 24-1002020 | 2***0 | Гильза | |
| 24-1004014 | 2***4 | Палец 25,00мм (Комплект на один двигатель) | |
| 24-1004014-АР | 2***Р | Палец 25,50 мм (Комплект на один двигатель) | |
| 24-1004014-БР | 2***Р | Палец 26,00 мм (Комплект на один двигатель) | |
| 24-1004014-ВР | 2***Р | Палец 26,50 мм (Комплект на один двигатель) | |
| 24-1004045-А | 2***А | Шатун в сборе | |
| 292759-П | 2***П | Гайка | |
| 292767-П | 2***П | Гайка | |
| 66-1002024 | 6***4 | Прокладка | |
| ВК-24-1000100 | В***0 | Кольца поршневые 92,00 мм (Комплект на один двигатель с верхним хромированным компрессионным кольцом ( применяется на новых и капитально отремантирова | |
| ВК-24-1000100-АР | В***Р | Кольца поршневые 92,50 мм (Комплект на один двигатель с верхним хромированным компрессионным кольцом ( применяется на новых и капитально отремантирова | |
| ВК-24-1000100-БР | В***Р | Кольца поршневые 93,00 мм (Комплект на один двигатель с верхним хромированным компрессионным кольцом ( применяется на новых и капитально отремантирова | |
| ВК-24-1000100-ВР | В***Р | Кольда поршневые 93,50 мм (Комплект на один двигатель с верхним хромированным компрессионным кольцом ( применяется на новых и капитально отремантирова | |
| ВК-24-1000101 | В***1 | Кольца поршневые 92,00 мм (Комплект на один двигатель с верхним луженым компрессионным кольцом ( применяется для профилактического ремонта) | |
| ВК-24-1000101-АР | В***Р | Кольца поршневые 92,50 мм (Комплект на один двигатель с верхним луженым компрессионным кольцом ( применяется для профилактического ремонта) | |
| ВК-24-1000101-БР | В***Р | Кольца поршневые 93,00 мм (Комплект на один двигатель с верхним луженым компрессионным кольцом ( применяется для профилактического ремонта) | |
| ВК-24-1000101-ВР | В***Р | Кольда поршневые 93,50 мм (Комплект на один двигатель с верхним луженым компрессионным кольцом ( применяется для профилактического ремонта) | |
| ВК-24-1000104 | В***4 | Вкладыши шатуна 58,00 мм (Комплект на один двигатель) | |
| ВК-24-1000104-БР | В***Р | Вкладыши шатуна 57,95 мм (Комплект на один двигатель) | |
| ВК-24-1000104-ВР | В***Р | Вкладыши шатуна 57,75 мм (Комплект на один двигатель) | |
| ВК-24-1000104-ДР | В***Р | Вкладыши шатуна 57,50 мм (Комплект на один двигатель) | |
| ВК-24-1000104-ЕР | В***Р | Вкладыши шатуна 57,25 мм (Комплект на один двигатель) | |
| ВК-24-1000104-ЖР | В***Р | Вкладыши шатуна 57,00 мм (Комплект на один двигатель) | |
| ВК-24-1000104-ИР | В***Р | Вкладыши шатуна 56,75 мм (Комплект на один двигатель) | |
| ВК-24-1000104-КР | В***Р | Вкладыши шатуна 56,50 мм (Комплект на один двигатель) | |
| ВК-24-1000105 | В***5 | Гильза с поршнем, поршневыми кольцами, поршневым пальцем и стопорными кольцами (Комплект на один двигатель с верхним хромированным компрессионным коль | |
| ВК-24-1004057 | В***7 | Вкладыши шатуна 58,00 мм (Комплект на один шатун) | |
| ВК-24-1004057-БР | В***Р | Вкладыши шатуна 57,95 мм (Комплект на один шатун) | |
| ВК-24-1004057-ВР | В***Р | Вкладыши шатуна 57,75 мм (Комплект на один шатун) | |
| ВК-24-1004057-ДР | В***Р | Вкладыши шатуна 57,50 мм (Комплект на один шатун) | |
| ВК-24-1004057-ЕР | В***Р | Вкладыши шатуна 57,25 мм (Комплект на один шатун) | |
| ВК-24-1004057-ЖР | В***Р | Вкладыши шатуна 57,00 мм (Комплект на один шатун) | |
| ВК-24-1004057-ИР | В***Р | Вкладыши шатуна 56,75 мм (Комплект на один шатун) | |
| ВК-24-1004057-КР | В***Р | Вкладыши шатуна 56,50 мм (Комплект на один шатун) | |
| ВК-53-1004014 | В***4 | Поршень в сборе 92,00 мм | |
| ВК-53-1004014-АР | В***Р | Поршень в сборе 92,50 мм | |
| ВК-53-1004014-БР | В***Р | Поршень в сборе 93,00 мм | |
| ВК-53-1004014-ВР | В***Р | Поршень в сборе 93,50 мм | |
| ВК-53-1004023 | В***3 | Кольца поршневые 92,00 мм (Комплект на один двигатель с верхним хромированным компрессионным кольцом ( применяется на новых и капитально отремантирова | |
| ВК-53-1004023-АР | В***Р | Кольца поршневые 92,50 мм (Комплект на один двигатель с верхним хромированным компрессионным кольцом ( применяется на новых и капитально отремантирова | |
| ВК-53-1004023-БР | В***Р | Кольца поршневые 93,00 мм (Комплект на один двигатель с верхним хромированным компрессионным кольцом ( применяется на новых и капитально отремантирова | |
| ВК-53-1004023-ВР | В***Р | Кольца поршневые 93,50 мм (Комплект на один двигатель с верхним хромированным компрессионным кольцом ( применяется на новых и капитально отремантирова | |
| ВК-53-1004024 | В***4 | Кольца поршневые 92,00 мм (Комплект на один двигатель с верхним луженым компрессионным кольцом ( применяется для профилактического ремонта) | |
| ВК-53-1004024-АР | В***Р | Кольца поршневые 92,50 мм (Комплект на один двигатель с верхним луженым компрессионным кольцом ( применяется для профилактического ремонта) | |
| ВК-53-1004024-БР | В***Р | Кольца поршневые 93,00 мм (Комплект на один двигатель с верхним луженым компрессионным кольцом ( применяется для профилактического ремонта) | |
| ВК-53-1004024-ВР | В***Р | Кольца поршневые 93,50 мм (Комплект на один двигатель с верхним луженым компрессионным кольцом ( применяется для профилактического ремонта) | |
| ВК-53-1004060-01 | В***1 | Болт (Комплект на один двигатель) |
