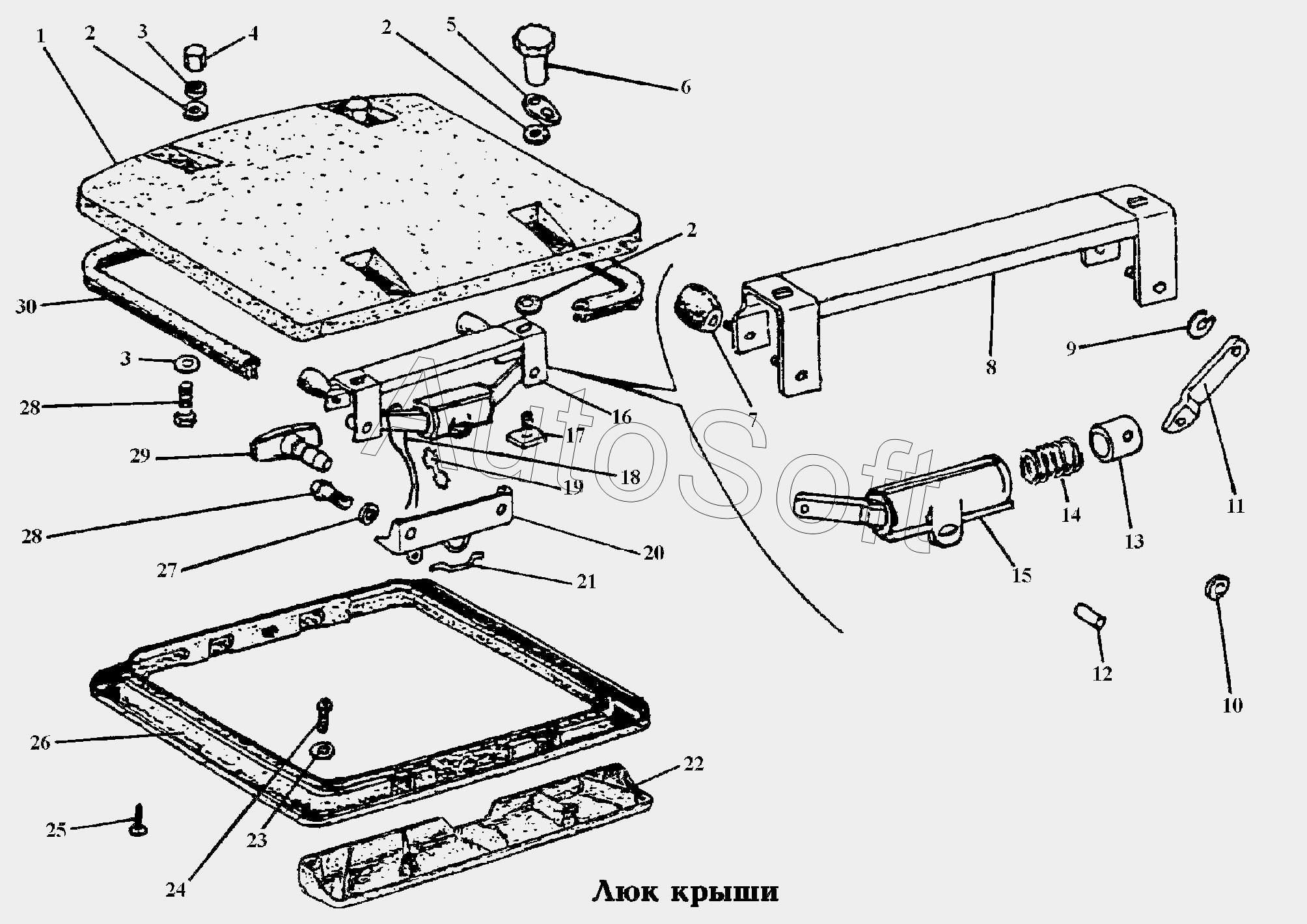

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 500. Кузов\Люк крыши
1
2
2
2
3
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Крышка люка | |
| 2 | 2***4 | Прокладка | |
| 3 | 2***9 | Шайба | |
| 4 | 2***4 | Гайка М8 | |
| 5 | 2***4 | Шайба стопорная | |
| 6 | 2***2 | Гайка М8 специальная | |
| 7 | 2***8 | Рукоятка | |
| 8 | 2***0 | Дуга крышки | |
| 9 | 5***1 | Шайба стопорная | |
| 11 | 2***6 | Рычаг | |
| 12 | 2***8 | Ось поршня | |
| 13 | 2***2 | Поршень | |
| 14 | 2***2 | Пружина | |
| 15 | 2***8 | Корпус | |
| 16 | 2***0 | Механизм открывания в сборе | |
| 17 | 2***6 | Болт М8 | |
| 18 | 2***2 | Канатик страховочный | |
| 19 | 2***3 | Скрепка канатика | |
| 20 | 2***4 | Упор | |
| 21 | 2***6 | Пружина упора | |
| 22 | 2***8 | Дефлектор | |
| 23 | 2***9 | Шайба 6 | |
| 24 | 2***9 | Винт | |
| 25 | 2***9 | Винт | |
| 26 | 2***6 | Облицовка люка | |
| 27 | 2***9 | Шайба | |
| 28 | 2***9 | Болт | |
| 29 | 2***0 | Ручка аварийная | |
| 30 | 2***2 | Уплотнитель |
