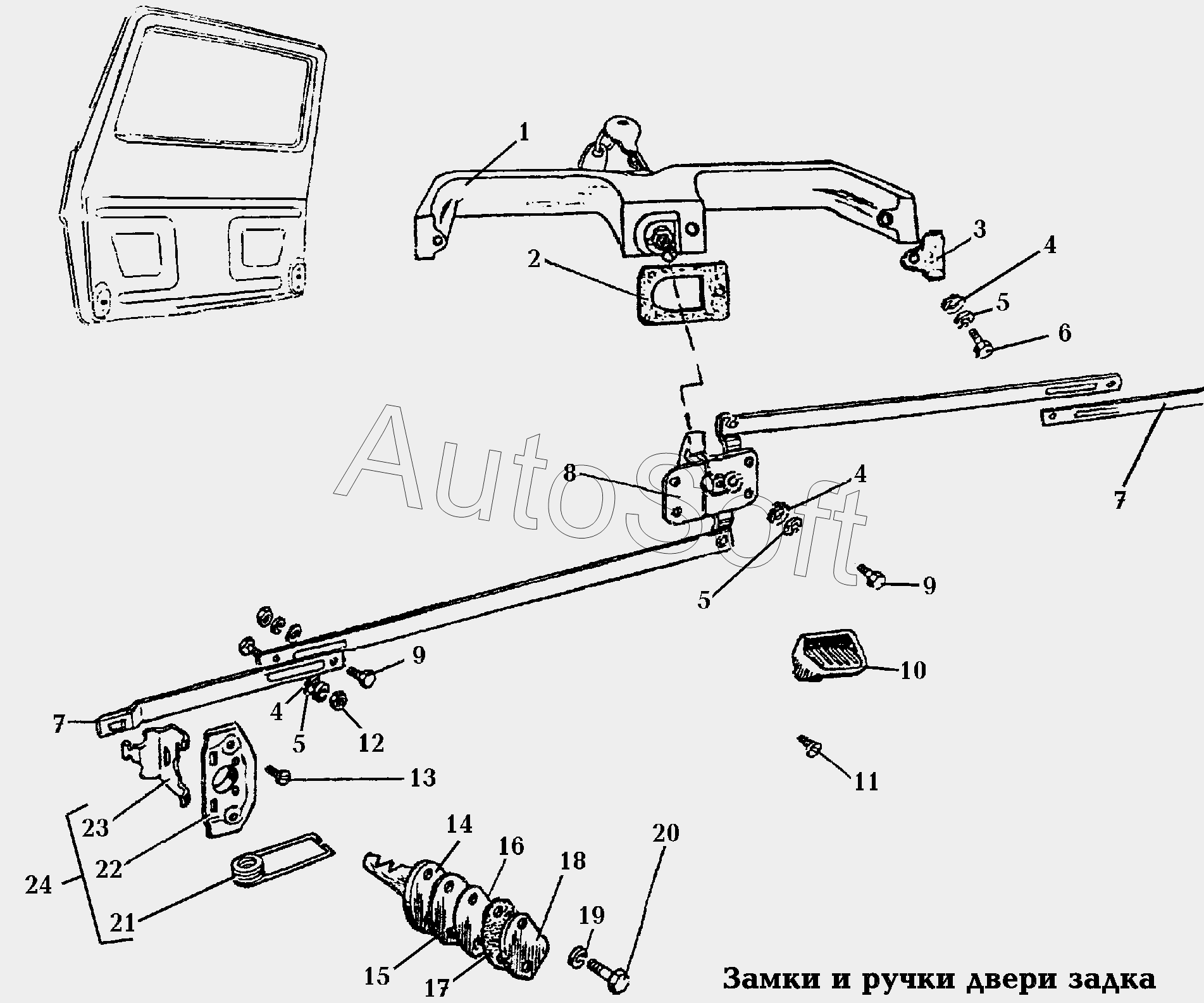

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 610. Двери\Замок и ручки двери задка
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
9
8
7
7
6
5
5
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ручка наружная | |
| 2 | 2***4 | Прокладка | |
| 3 | 2***2 | Прокладка | |
| 4 | 2***9 | Шайба | |
| 5 | 2***9 | Шайба | |
| 6 | 2***9 | Болт | |
| 7 | 2***6 | Тяга привода замка | |
| 8 | 2***0 | Привод замка | |
| 9 | 2***9 | Болт | |
| 10 | 2***2 | Ручка | |
| 11 | 2***9 | Винт М5*14 | |
| 12 | 2***9 | Гайка | |
| 13 | 2***9 | Винт | |
| 14 | 2***0 | Фиксатор в сборе (По потребности) | |
| 15 | 2***4 | Прокладка (По потребности) | |
| 16 | 2***5 | Прокладка | |
| 17 | 2***6 | Прокладка | |
| 18 | 2***7 | Пластина | |
| 19 | 2***9 | Шайба | |
| 20 | 2***9 | Болт | |
| 21 | 2***2 | Пружина | |
| 22 | 2***4 | Корпус | |
| 23 | 2***2 | Защелка | |
| 24 | 2***0 | Замок в сборе |
