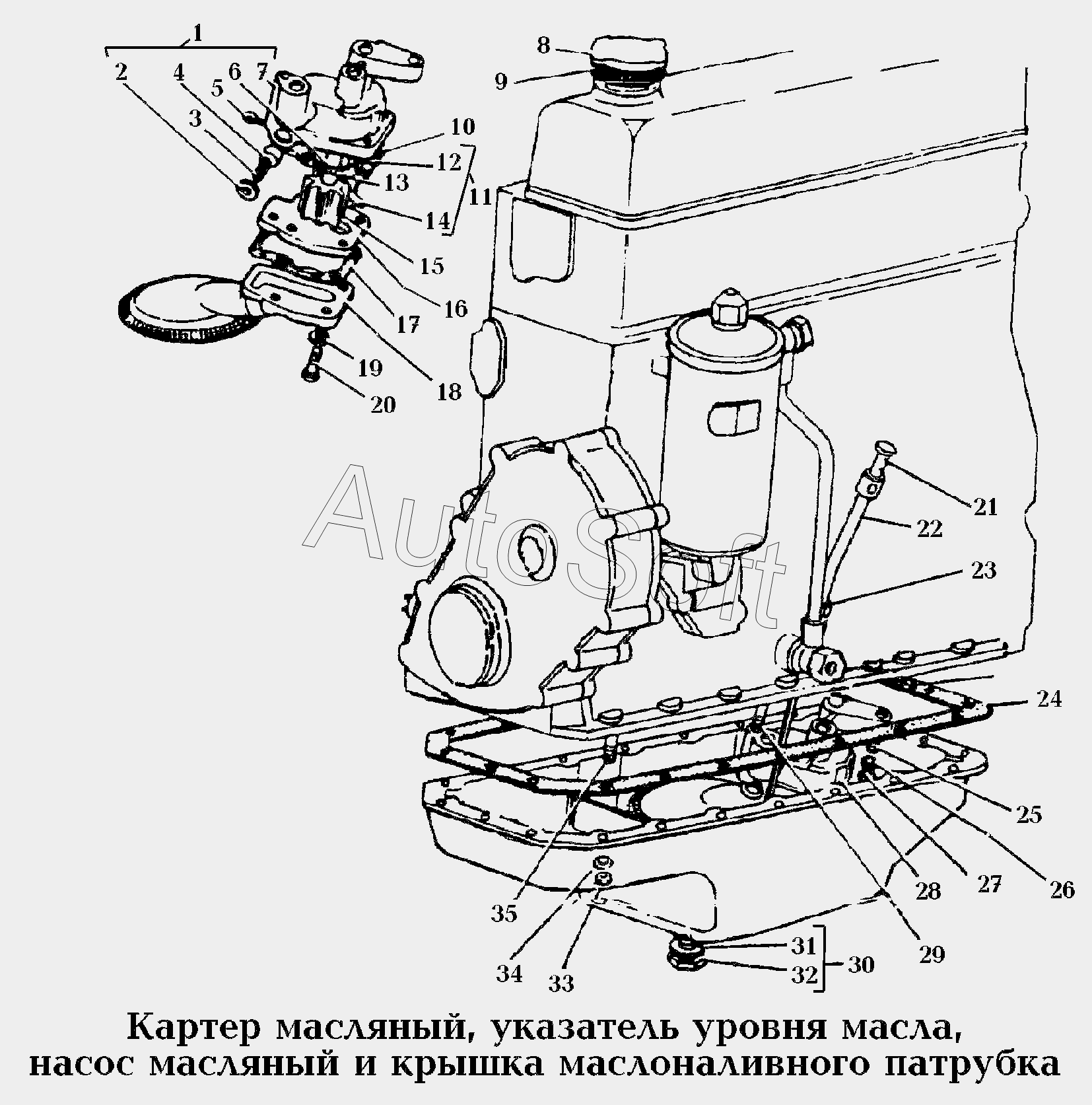

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 110. Система питания\Картер масляный, указатель уровня масла, насос масляный, крышка маслоналивного патрубка
26
18
19
20
21
22
23
24
25
17
17
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Корпус масляного насоса в сборе | |
| 2 | 2***2 | Шайба 5 | |
| 3 | 2***Б | Пружина | |
| 4 | 2***2 | Плунжер | |
| 5 | 2***П | Шплинт | |
| 6 | 5***5 | Ось ведомой шестерни | |
| 7 | 2***0 | Корпус | |
| 8 | 2***3 | Крышка маслоналивного патрубка | |
| 9 | 5***9 | Прокладка крышки | |
| 10 | 2***0 | Прокладка | |
| 11 | 2***0 | Валик с ведущей шестерней | |
| 12 | 2***0 | Валик | |
| 13 | 1***2 | Шестерня ведущая | |
| 14 | 2***П | Штифт 4*22 | |
| 15 | 1***А | Шестерня ведомая | |
| 16 | 2***0 | Крышка | |
| 17 | 2***0 | Прокладка | |
| 17 | 2***0 | Прокладка | |
| 18 | 2***1 | Патрубок в сборе | |
| 19 | 2***2 | Шайба | |
| 20 | 2***8 | Болт М8*35 | |
| 21 | 4***1 | Указатель уровня масла | |
| 22 | 4***0 | Трубка | |
| 23 | 2***1 | Штуцер | |
| 24 | 2***0 | Прокладка | |
| 25 | 2***2 | Шпилька | |
| 26 | 2***2 | Шайба | |
| 28 | 2***1 | Насос масляный с маслоприемником в сборе | |
| 29 | 2***2 | Шпилька | |
| 30 | 2***0 | Картер масляный | |
| 31 | 5***4 | Прокладка | |
| 32 | 2***8 | Пробка | |
| 33 | 2***8 | Гайка | |
| 34 | 2***9 | Шайба 8 | |
| 35 | 2***2 | Шпилька М8*1*14 |
