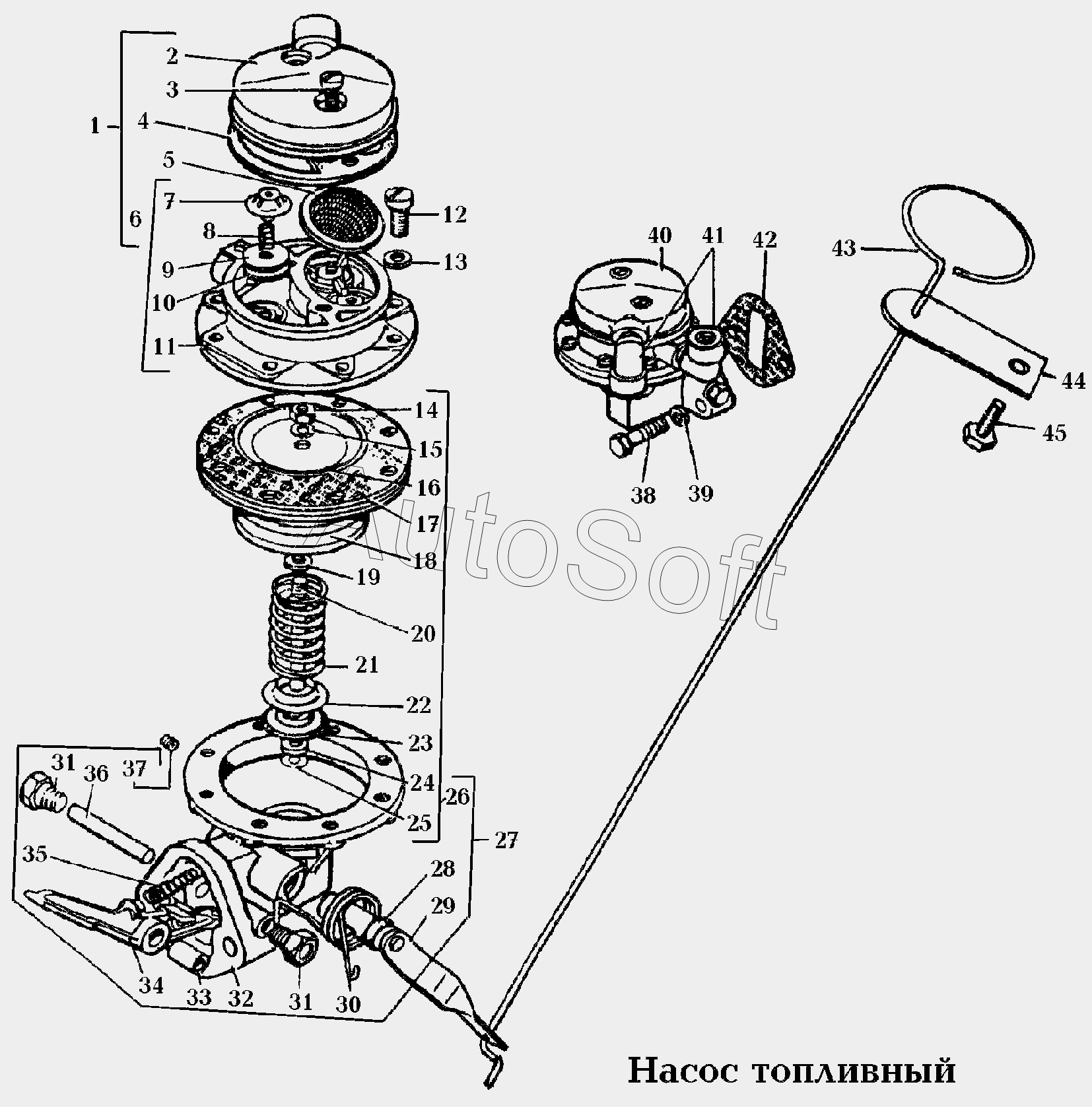

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 110. Система питания\Насос топливный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Головка в сборе | |
| 2 | 5***Б | Крышка | |
| 3 | 2***9 | Винт М6*22 | |
| 4 | 1***8 | Прокладка | |
| 5 | 5***5 | Фильтр | |
| 6 | 5***6 | Головка с клапанами в сборе | |
| 7 | 5***6 | Обойма | |
| 8 | 5***7 | Пружина | |
| 9 | 5***3 | Пластина | |
| 10 | 1***Б | Клапан | |
| 11 | 5***8 | Головка | |
| 12 | 2***9 | Винт | |
| 13 | 2***2 | Шайба | |
| 14 | 2***9 | Гайка | |
| 15 | 2***2 | Шайба | |
| 16 | 5***7 | Шайба | |
| 17 | 1***2 | Диафрагма | |
| 18 | 5***6 | Шайба нижняя | |
| 19 | 5***9 | Шайба | |
| 20 | 5***4 | Тяга | |
| 21 | 5***0 | Пружина | |
| 22 | 5***3 | Держатель | |
| 23 | 5***4 | Уплотнитель | |
| 24 | 5***6 | Шайба | |
| 25 | 5***8 | Шайба. | |
| 26 | 5***0 | Диафрагма в сборе | |
| 27 | 2***0 | Корпус в сборе | |
| 28 | 5***0 | Уплотнитель | |
| 29 | 5***0 | Валик с рычагом ручной подкачки | |
| 30 | 5***5 | Пружина | |
| 31 | 5***7 | Заглушка | |
| 32 | 2***4 | Корпус | |
| 33 | 1***Б | Втулка | |
| 34 | 2***8 | Рычаг | |
| 35 | 5***8 | Пружина | |
| 36 | 5***8 | Валик | |
| 37 | К***3 | Сетка | |
| 38 | 2***9 | Болт М6*35 | |
| 39 | 2***2 | Шайба | |
| 40 | Б***Б | Насос топливный со штуцерами | |
| 41 | 2***П | Штуцер КГ1/4 угловой | |
| 42 | 1***2 | Прокладка | |
| 43 | 2***2 | Тяга | |
| 44 | 2***4 | Кронштейн | |
| 45 | 2***9 | Болт М6*12 |
