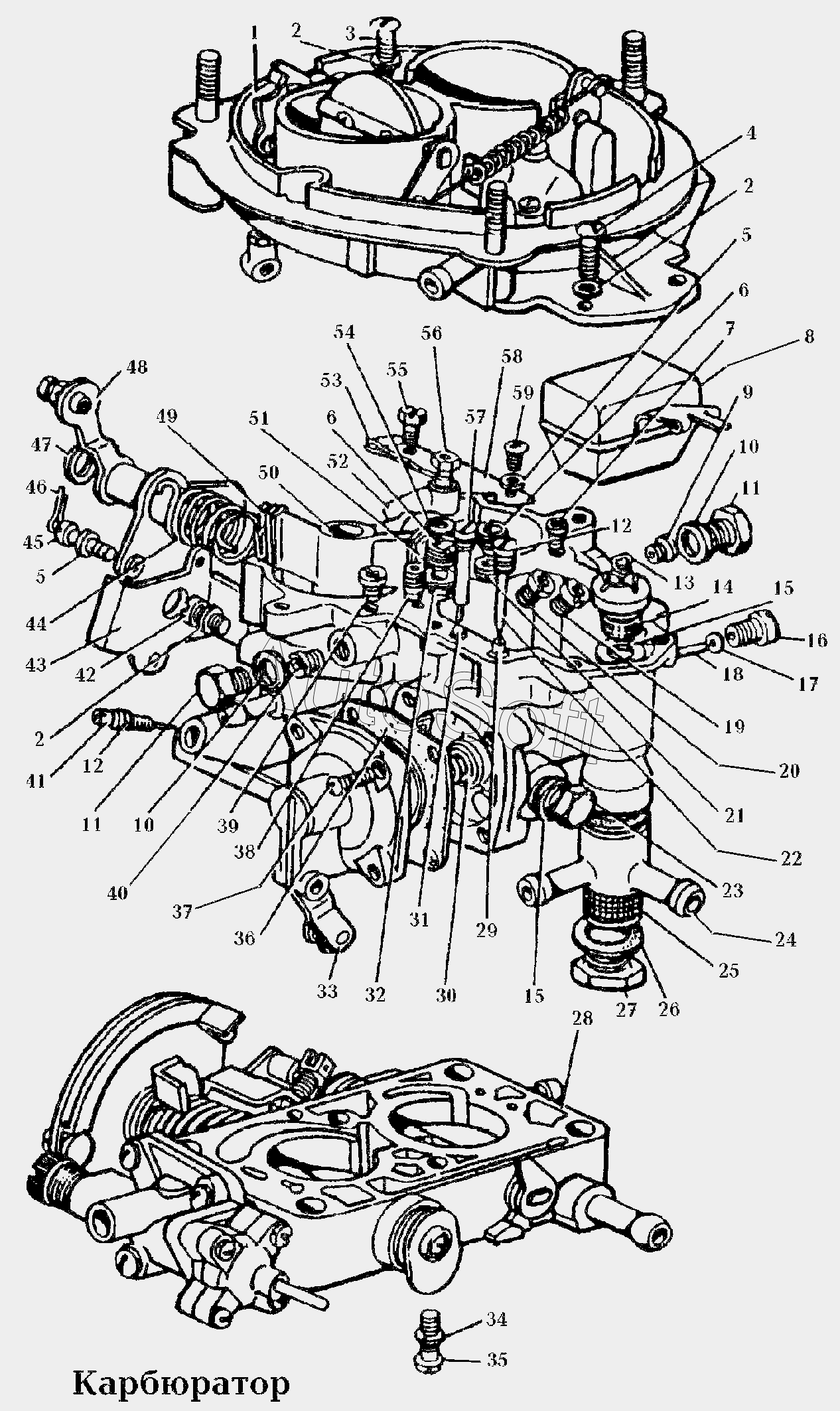

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 110. Система питания\Карбюратор
1
2
2
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Крышка карбюратора | |
| 2 | 9***0 | Шайба 5 | |
| 3 | 2***9 | Винт | |
| 4 | 2***9 | Винт | |
| 5 | 9***0 | Шайба 4 | |
| 6 | К***8 | Жиклер | |
| 7 | К***1 | Жиклер | |
| 8 | К***1 | Поплавок | |
| 9 | К***7 | Жиклер | |
| 10 | 4***4 | Шайба | |
| 11 | 4***2 | Пробка | |
| 12 | 0***3 | Кольцо | |
| 13 | К***0 | Клапан игольчатый | |
| 14 | К***2 | Корпус игольчатого клапана | |
| 15 | 4***5 | Прокладка | |
| 16 | К***8 | Пробка | |
| 17 | К***3 | Шайба | |
| 18 | К***4 | Ось | |
| 19 | К***6 | Жиклер | |
| 20 | К***4 | Жиклер | |
| 21 | К***6 | Трубка эмульсионная | |
| 22 | К***4 | Винт | |
| 23 | К***6 | Пробка | |
| 24 | К***2 | Штуцер | |
| 25 | К***5 | Сетка фильтра | |
| 26 | 9***0 | Прокладка | |
| 27 | К***1 | Болт штуцера | |
| 28 | К***0 | Корпус смесительных камер | |
| 29 | К***3 | Жиклер | |
| 30 | К***5 | Пружина | |
| 31 | Б***5 | Шарик | |
| 32 | К***8 | Трубка эмульсионная | |
| 33 | К***0 | Крышка | |
| 34 | 9***0 | Шайба 6 | |
| 35 | 2***9 | Винт М6*35 | |
| 36 | К***0 | Диафрагма | |
| 37 | 2***9 | Винт М4*16 | |
| 38 | К***5 | Блок-жиклер | |
| 39 | К***3 | Жиклер | |
| 40 | К***2 | Жиклер | |
| 41 | К***7 | Винт | |
| 42 | 2***9 | Винт М5*10 | |
| 43 | К***3 | Кронштейн микровыключателя | |
| 44 | К***6 | Пружина | |
| 45 | 2***9 | Винт М4*12 | |
| 46 | 9***0 | Шплинт 1,6*10 | |
| 47 | 9***0 | Шайба 7 | |
| 48 | К***0 | Рычаг | |
| 49 | К***7 | Пружина | |
| 50 | К***4 | Диффузор малый | |
| 51 | К***9 | Прокладка | |
| 52 | К***8 | Распылитель | |
| 53 | К***1 | Зажим кронштейна тяги | |
| 54 | 9***0 | Прокладка | |
| 55 | 9***9 | Болт М4*13 | |
| 56 | К***5 | Клапан | |
| 57 | К***2 | Винт | |
| 58 | К***1 | Кронштейн | |
| 59 | 2***9 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
