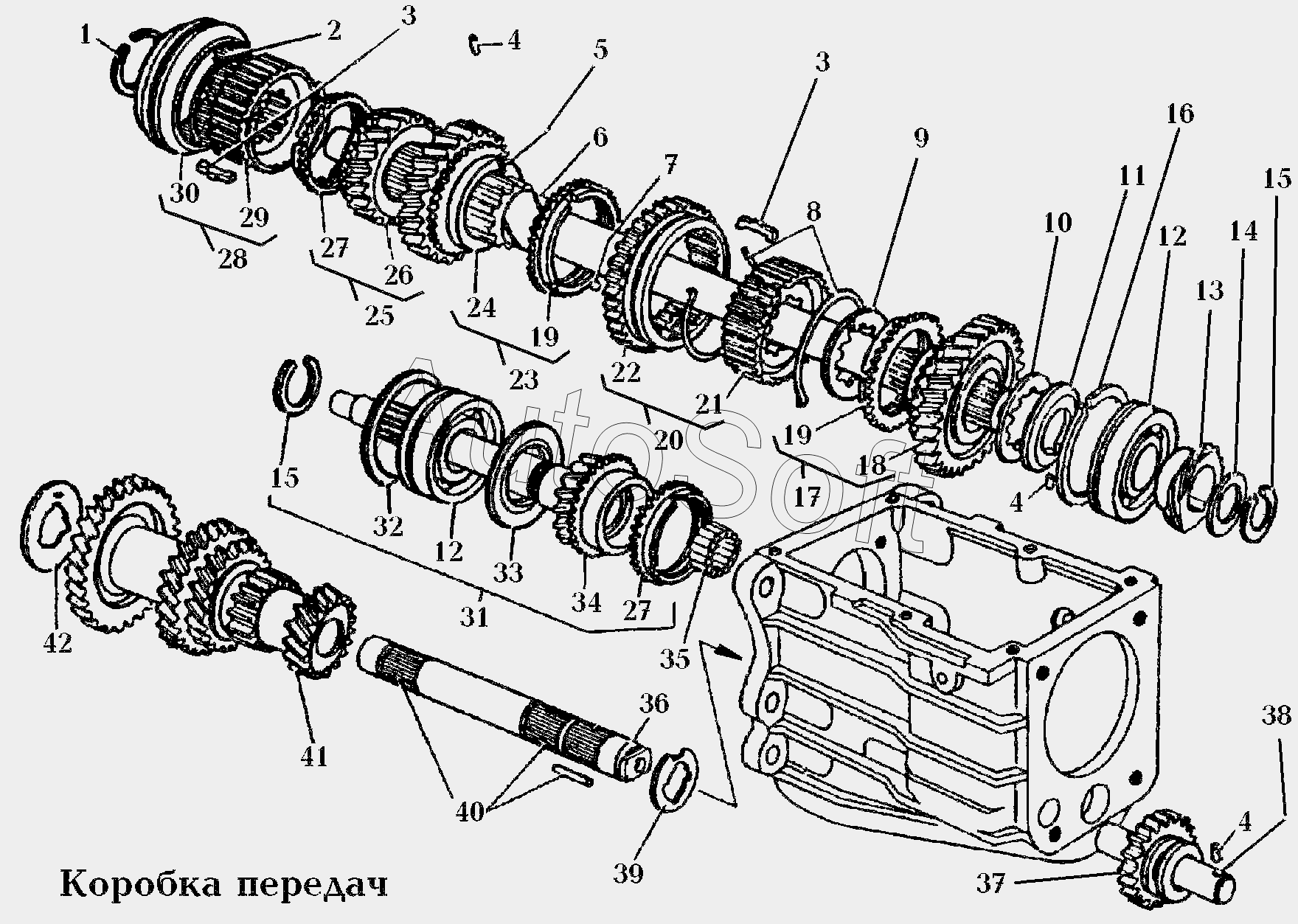

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 170. Коробка передач\Коробка передач
1
2
3
3
4
4
4
5
6
7
8
9
10
10
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2203-1700010 | 2***0 | Коробка передач в сборе (без механизма переключения передач) | |
| 22038-1700008 | 2***8 | Коробка передач в сборе с механизмом переключения передач | |
| 1 | 2***9 | Кольцо стопорное | |
| 2 | 2***0 | Пружина синхронизатора | |
| 3 | 2***0 | Сухарь синхронизатора | |
| 4 | 3***8 | Штифт 4*10 | |
| 5 | 2***4 | Пружина штифта | |
| 6 | 2***0 | Вал вторичный | |
| 7 | Б***П | Шарик | |
| 8 | 2***8 | Пружина синхронизатора | |
| 9 | 2***9 | Шайба упорная | |
| 10 | 2***3 | Шайба упорная | |
| 10 | 2***4 | Шайба упорная (По выбору) | |
| 11 | 2***6 | Шайба упорная | |
| 12 | 6***У | Подшипник | |
| 13 | 2***3 | Шестерня спидометра | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 2***6 | Кольцо стопорное | |
| 16 | 2***0 | Кольцо стопорное | |
| 17 | 2***1 | Шестерня первой передачи с блокирующим кольцом синхронизатора | |
| 18 | 2***2 | Шестерня первой передачи | |
| 19 | 2***2 | Кольцо блокирующее синхронизатора первой и второй передач | |
| 20 | 2***0 | Муфта синхронизатора первой и второй передач со ступицей | |
| 21 | 2***0 | Ступица муфты синхронизатора первой и второй передач | |
| 22 | 2***0 | Муфта синхронизатора первой и второй передачи | |
| 23 | 2***1 | Шестерня второй передачи с блокирующим кольцом синхронизатора | |
| 24 | 2***2 | Шестерня второй передачи | |
| 25 | 2***1 | Шестерня третьей передачи с блокирующим кольцом | |
| 26 | 2***2 | Шестерня третьей передачи | |
| 27 | 2***2 | Кольцо блокирующее | |
| 28 | 2***0 | Муфта синхронизатора третьей и четвертой передач со ступицей | |
| 29 | 2***0 | Ступица муфты синхронизатора третьей и четвертой передач | |
| 30 | 2***0 | Муфта синхронизатора третьей и четвертой передач | |
| 31 | 2***5 | Вал в сборе | |
| 32 | 2***4 | Кольцо установочное | |
| 33 | 2***1 | Маслоотражатель | |
| 34 | 2***1 | Вал первичный | |
| 35 | 5***8 | Ролик | |
| 36 | 2***0 | Ось блока шестерен | |
| 37 | 2***0 | Шестерня заднего хода | |
| 38 | 2***0 | Ось шестерен заднего хода | |
| 39 | 2***3 | Шайба упорная | |
| 40 | 3***Ш | Ролик | |
| 41 | 2***0 | Блок шестерен | |
| 42 | 2***2 | Шайба упорная |
