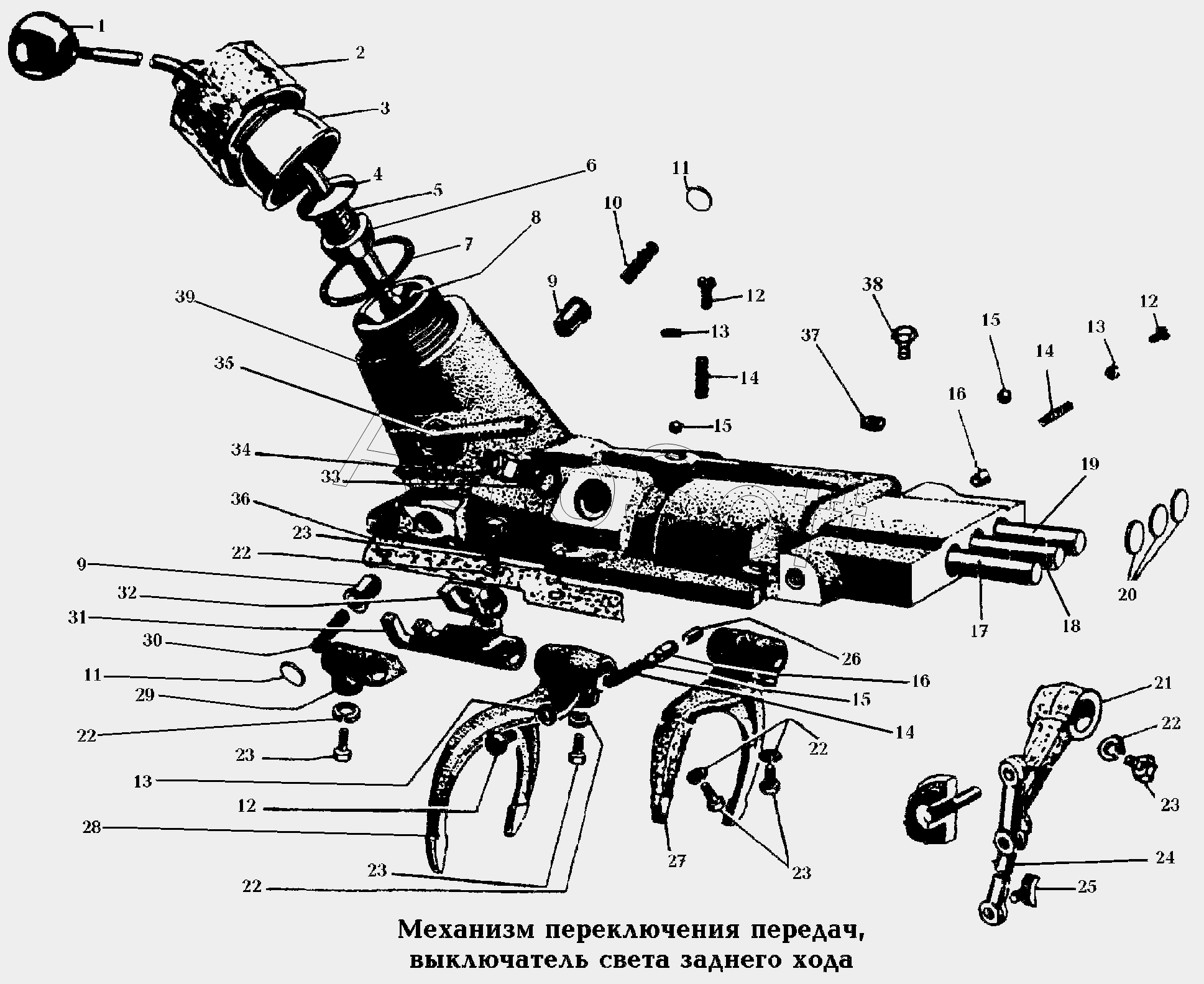

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 170. Коробка передач\Механизм переключения передач, выключатель света заднего хода
30
20
21
22
22
22
22
22
23
23
23
23
23
24
25
26
27
28
29
19
31
32
33
34
34
34
35
36
37
39
9
9
1
2
3
4
5
6
7
8
10
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2203-1702010 | 2***0 | Механизм в сборе | |
| 22038-1702008 | 2***8 | Механизм переключения передач в сборе с рычагом переключения | |
| 1 | 2***8 | Рукоятка | |
| 2 | 2***0 | Уплотнитель | |
| 3 | 2***6 | Колпак | |
| 4 | 2***4 | Седло пружины | |
| 5 | 2***2 | Пружина | |
| 6 | 2***0 | Рычаг переключения передач | |
| 7 | 1***7 | Прокладка | |
| 8 | 2***П | Штифт 6*14 | |
| 9 | 5***7 | Предохранитель | |
| 10 | 2***0 | Пружина | |
| 11 | 2***П | Заглушка | |
| 12 | 2***8 | Пробка М12*1,25*8 | |
| 13 | 2***9 | Шайба | |
| 14 | 2***6 | Пружина | |
| 15 | Б***П | Шарик | |
| 16 | 2***0 | Плунжер | |
| 17 | 2***2 | Шток заднего хода | |
| 18 | 2***1 | Шток третьей и четвертой передач | |
| 19 | 2***0 | Шток первой и второй передач | |
| 20 | 2***П | Заглушка | |
| 21 | 2***0 | Вилка заднего хода | |
| 22 | 2***2 | Шайба | |
| 23 | 2***8 | Болт М6*20 | |
| 24 | 2***2 | Рычаг заднего хода | |
| 25 | 2***4 | Сухарь | |
| 26 | 2***5 | Палец стопорный | |
| 27 | 2***0 | Вилка первой и второй передач | |
| 28 | 2***0 | Вилка третьей и четвертой передач | |
| 29 | 2***0 | Головка штока заднего хода | |
| 30 | 2***8 | Пружина | |
| 31 | 2***2 | Головка штока третьей и четвертой передач | |
| 32 | 2***0 | Головка штока первой и второй передач | |
| 33 | 2***Б | Прокладка | |
| 34 | В***3 | Выключатель света заднего хода | |
| 34 | В***Т | Выключатель света заднего хода (тропическое исполнение) | |
| 35 | 2***3 | Чехол защитный | |
| 36 | 2***4 | Прокладка | |
| 37 | 2***9 | Шайба | |
| 39 | 2***1 | Крышка коробки передач |
