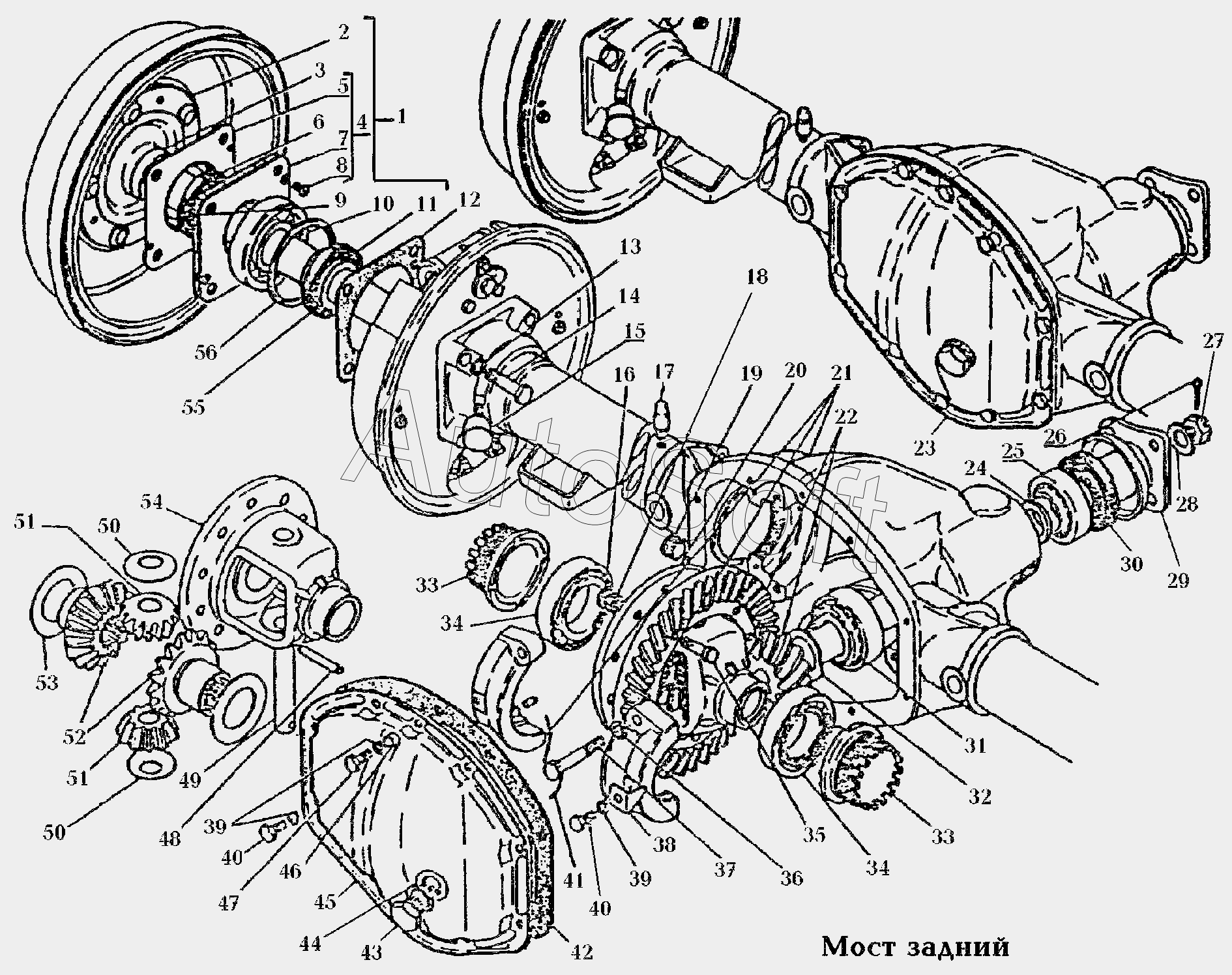

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 240. Мост задний\Мост задний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
53
53
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-2402047-01 | 2***1 | Кольцо регулировочное толщиной 1,53 мм | |
| 21-2402049-01 | 2***1 | Кольцо регулировочное толщиной 1,63 мм | |
| 21-2402073-01 | 2***1 | Кольцо регулировочное толщиной 1,73 мм | |
| 21-2402074-01 | 2***1 | Кольцо регулировочное толщиной 1,33 мм | |
| 21-2402076-01 | 2***1 | Кольцо регулировочное толщиной 1,43 мм | |
| 24-2402048 | 2***8 | Кольцо регулировочное толщиной 1,35 мм | |
| 24-2402061 | 2***1 | Кольцо регулировочное толщиной 1,61 мм | |
| 24-2402065 | 2***5 | Кольцо регулировочное толщиной 1,65 мм | |
| 24-2402066 | 2***6 | Кольцо регулировочное толщиной 1,67 мм | |
| 24-2402072 | 2***2 | Кольцо регулировочное толщиной 1,75 мм | |
| 24-2402075 | 2***5 | Кольцо регулировочное толщиной 1,71 мм | |
| 24-2402077 | 2***7 | Кольцо регулировочное толщиной 1,69 мм | |
| 24-2402083 | 2***3 | Кольцо регулировочное толщиной 1,37 мм | |
| 24-2402090 | 2***0 | Кольцо регулировочное толщиной 1,39 мм | |
| 24-2402091 | 2***1 | Кольцо регулировочное толщиной 1,41 мм | |
| 24-2402095 | 2***5 | Кольцо регулировочное толщиной 1,45 мм | |
| 24-2402096 | 2***6 | Кольцо регулировочное толщиной 1,47 мм | |
| 24-2402097 | 2***7 | Кольцо регулировочное толщиной 1,49 мм | |
| 24-2402098 | 2***8 | Кольцо регулировочное толщиной 1,51 мм | |
| 24-2402099 | 2***9 | Кольцо регулировочное толщиной 1,57 мм | |
| 24-2402100 | 2***0 | Кольцо регулировочное толщиной 1,59 мм | |
| 3102-2402-204 | 3***4 | Кольцо распорное толщиной 5,07 мм | |
| 3102-2402171 | 3***1 | Кольцо распорное толщиной 4,08 мм | |
| 3102-2402172 | 3***2 | Кольцо распорное толщиной 4,11 мм | |
| 3102-2402173 | 3***3 | Кольцо распорное толщиной 4,14 мм | |
| 3102-2402174 | 3***4 | Кольцо распорное толщиной 4,17 мм | |
| 3102-2402175 | 3***5 | Кольцо распорное толщиной 4,20 мм | |
| 3102-2402189 | 3***9 | Кольцо распорное толщиной 4,62 мм | |
| 3102-2402190 | 3***0 | Кольцо распорное толщиной 4,65 мм | |
| 3102-2402191 | 3***1 | Кольцо распорное толщиной 4,68 мм | |
| 3102-2402192 | 3***2 | Кольцо распорное толщиной 4,71 мм | |
| 3102-2402193 | 3***3 | Кольцо распорное толщиной 4,74 мм | |
| 3102-2402194 | 3***4 | Кольцо распорное толщиной 4,77 мм | |
| 3102-2402195 | 3***5 | Кольцо распорное толщиной 4,80 мм | |
| 3102-2402196 | 3***6 | Кольцо распорное толщиной 4,83 мм | |
| 3102-2402197 | 3***7 | Кольцо распорное толщиной 4,86 мм | |
| 3102-2402198 | 3***8 | Кольцо распорное толщиной 4,89 мм | |
| 3102-2402199 | 3***9 | Кольцо распорное толщиной 4,92 мм | |
| 3102-2402200 | 3***0 | Кольцо распорное толщиной 4,95 мм | |
| 3102-2402201 | 3***1 | Кольцо распорное толщиной 4,98 мм | |
| 3102-2402202 | 3***2 | Кольцо распорное толщиной 5,01 мм | |
| 3102-2402203 | 3***3 | Кольцо распорное толщиной 5,04 мм | |
| 3102-2402205 | 3***5 | Кольцо распорное толщиной 5,10 мм | |
| 3102-2402206 | 3***6 | Кольцо распорное толщиной 5,13 мм | |
| 3102-2402207 | 3***7 | Кольцо распорное толщиной 5,16 мм | |
| 3102-2402208 | 3***8 | Кольцо распорное толщиной 5,19 мм | |
| 3102-2402209 | 3***9 | Кольцо распорное толщиной 5,22 мм | |
| 3102-2403119-10 | 3***0 | Комплект запасных частей полуоси | |
| 1 | 2***0 | Полуось в сборе | |
| 2 | 2***0 | Полуось | |
| 3 | 2***5 | Втулка | |
| 4 | 2***0 | Корпус наружного сальника полуоси в сборе | |
| 5 | 2***2 | Корпус сальника | |
| 6 | 1***7 | Набивка | |
| 7 | 2***6 | Пластина | |
| 8 | 2***9 | Винт | |
| 9 | 2***2 | Прокладка | |
| 10 | 3***Ш | Подшипник | |
| 11 | 1***4 | Кольдо зажимное | |
| 12 | 2***7 | Прокладка | |
| 13 | 2***2 | Шайба | |
| 14 | 2***8 | Болт | |
| 15 | 2***0 | Масленка | |
| 16 | 2***П | Гайка | |
| 17 | 2***П | Сапун | |
| 18 | 2***П | Гайка СПМ10*1 | |
| 19 | 2***9 | Пробка КГ1/2 | |
| 20 | 2***1 | Дифференциал в сборе | |
| 21 | 3***0 | Картер заднего моста с кожухами полуосей и крышками подшипников дифференциала в сборе | |
| 22 | 3***0 | Комплект ведущей и ведомой шестерен главной передачи | |
| 23 | 2***1 | Мост задний с тормозами в сборе | |
| 24 | 3***0 | Кольцо распорное толщиной 4,05 мм | |
| 24 | 3***6 | Кольцо распорное толщиной 4,23 мм | |
| 24 | 3***7 | Кольцо распорное толщиной 4,26 мм | |
| 24 | 3***8 | Кольцо распорное толщиной 4,29 мм | |
| 24 | 3***9 | Кольцо распорное толщиной 4,32 мм | |
| 24 | 3***0 | Кольцо распорное толщиной 4,35 мм | |
| 24 | 3***1 | Кольцо распорное толщиной 4,38 мм | |
| 24 | 3***2 | Кольцо распорное толщиной 4,41 мм | |
| 24 | 3***3 | Кольцо распорное толщиной 4,44 мм | |
| 24 | 3***4 | Кольцо распорное толщиной 4,47 мм | |
| 24 | 3***5 | Кольцо распорное толщиной 4,50 мм | |
| 24 | 3***6 | Кольцо распорное толщиной 4,53 мм | |
| 24 | 3***7 | Кольцо распорное толщиной 4,56 мм | |
| 24 | 3***8 | Кольцо распорное толщиной 4,59 мм | |
| 25 | 6***Ш | Подшипник | |
| 26 | 2***П | Шплинт | |
| 27 | 2***П | Гайка | |
| 28 | 2***Б | Шайба | |
| 29 | 3***8 | Фланец | |
| 30 | 1***3 | Манжета | |
| 31 | 7***Ш | Подшипник | |
| 32 | 2***6 | Кольцо регулировочное толщиной 1,55 мм | |
| 33 | 3***0 | Гайка | |
| 34 | 7***Ш | Подшипник | |
| 35 | 2***4 | Болт | |
| 36 | 2***9 | Шайба | |
| 37 | 2***П | Болт М12*50 | |
| 38 | 3***4 | Пластина стопорная | |
| 39 | 2***2 | Шайба | |
| 40 | 2***8 | Болт | |
| 41 | 2***П | Шплинт 1,6*325 | |
| 42 | 3***0 | Прокладка | |
| 43 | 2***8 | Пробка М22*1,5*10 | |
| 44 | 2***П | Прокладка | |
| 45 | 3***0 | Крышка картера | |
| 46 | 1***2 | Втулка | |
| 47 | 2***8 | Болт М8*30 | |
| 48 | 2***П | Штифт | |
| 49 | 2***0 | Ось | |
| 50 | 1***2 | Шайба | |
| 51 | 2***0 | Сателлит | |
| 52 | 2***0 | Шестерня полуоси | |
| 53 | 1***А | Шайба (По выбору) | |
| 53 | 2***0 | Шайба | |
| 54 | 2***8 | Коробка сателлитов | |
| 55 | 1***Б | Сальник | |
| 56 | 1***2 | Прокладка |
