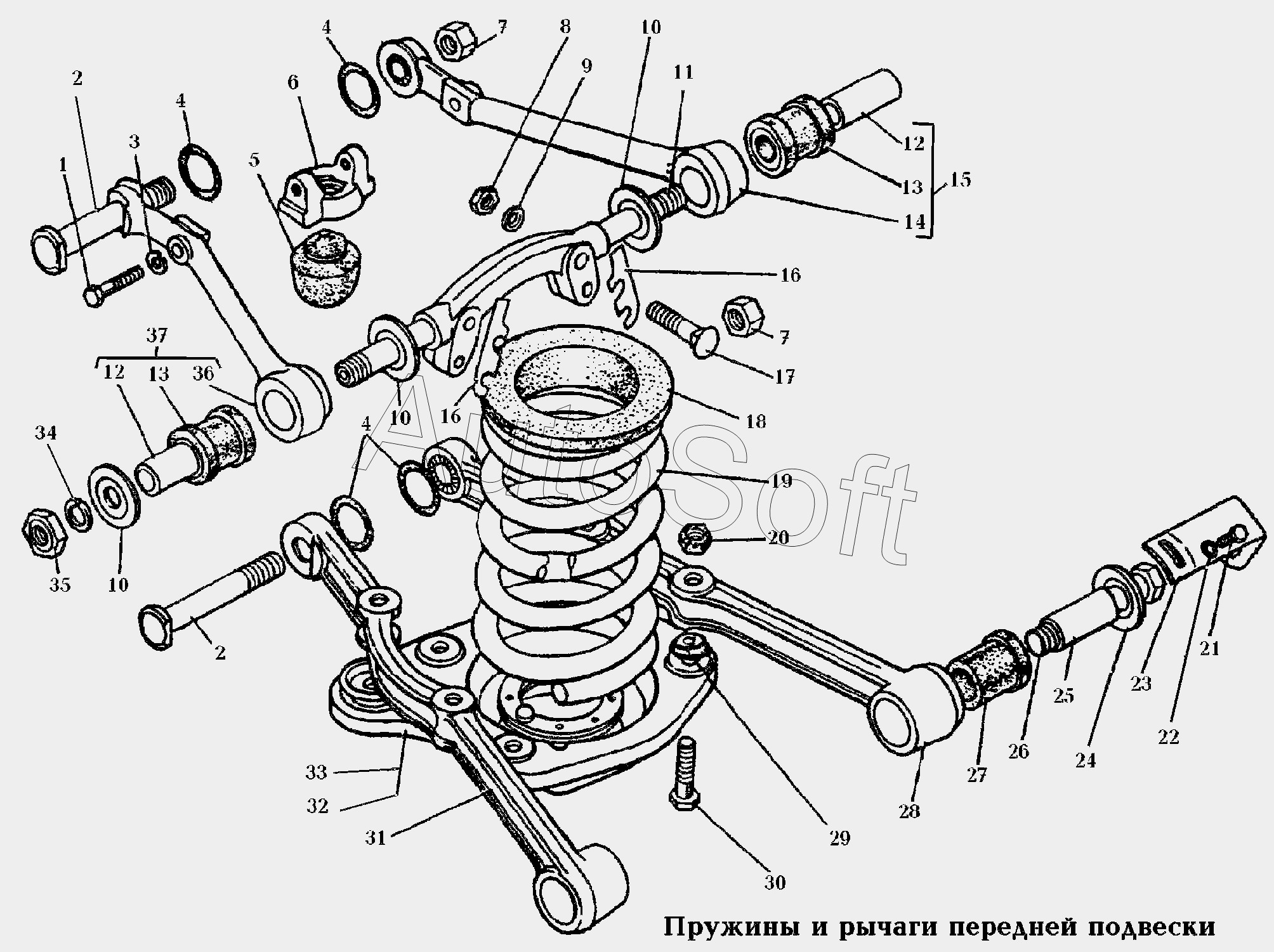

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 290. Подвеска автомобиля\Пружины и рычаги передней подвески
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
10
10
1
2
2
3
4
4
4
5
6
7
7
8
9
11
12
12
13
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2203-2901010-30 | 2***0 | Подвеска передняя с поперечиной, поворотными кулаками и тормозами в сборе | |
| 1 | 2***8 | Болт | |
| 2 | 2***8 | Палец | |
| 3 | 2***8 | Шайба | |
| 4 | 2***2 | Кольцо | |
| 5 | 2***4 | Буфер | |
| 6 | 2***0 | Опора | |
| 7 | 2***8 | Гайка | |
| 8 | 2***8 | Гайка М10*1 | |
| 9 | 2***9 | Шайба | |
| 10 | 2***0 | Шайба | |
| 11 | 2***2 | Ось | |
| 12 | 2***6 | Втулка | |
| 13 | 2***5 | Втулка | |
| 14 | 2***7 | Рычаг верхний задний | |
| 15 | 2***6 | Рычаг верхний задний в сборе | |
| 16 | 2***3 | Прокладка (По потребности, но не более 20) | |
| 17 | 2***8 | Болт | |
| 18 | 2***0 | Прокладка | |
| 19 | 9***2 | Пружина | |
| 20 | 2***9 | Гайка М10*1 | |
| 21 | 2***9 | Болт | |
| 22 | 2***9 | Шайба | |
| 23 | 2***9 | Скоба | |
| 24 | 3***3 | Шайба | |
| 25 | 2***2 | Втулка | |
| 26 | 2***5 | Палец | |
| 27 | 3***0 | Втулка | |
| 28 | 3***8 | Рычаг нижний задний | |
| 29 | 2***8 | Втулка | |
| 30 | 3***9 | Болт | |
| 31 | 3***4 | Рычаг нижний передний | |
| 32 | 2***4 | Чашка правая | |
| 33 | 2***5 | Чашка левая | |
| 34 | 2***9 | Шайба 16 | |
| 35 | 2***9 | Гайка М16*1,5 | |
| 36 | 2***5 | Рычаг верхний передний | |
| 37 | 2***4 | Рычаг верхний передний в сборе |
