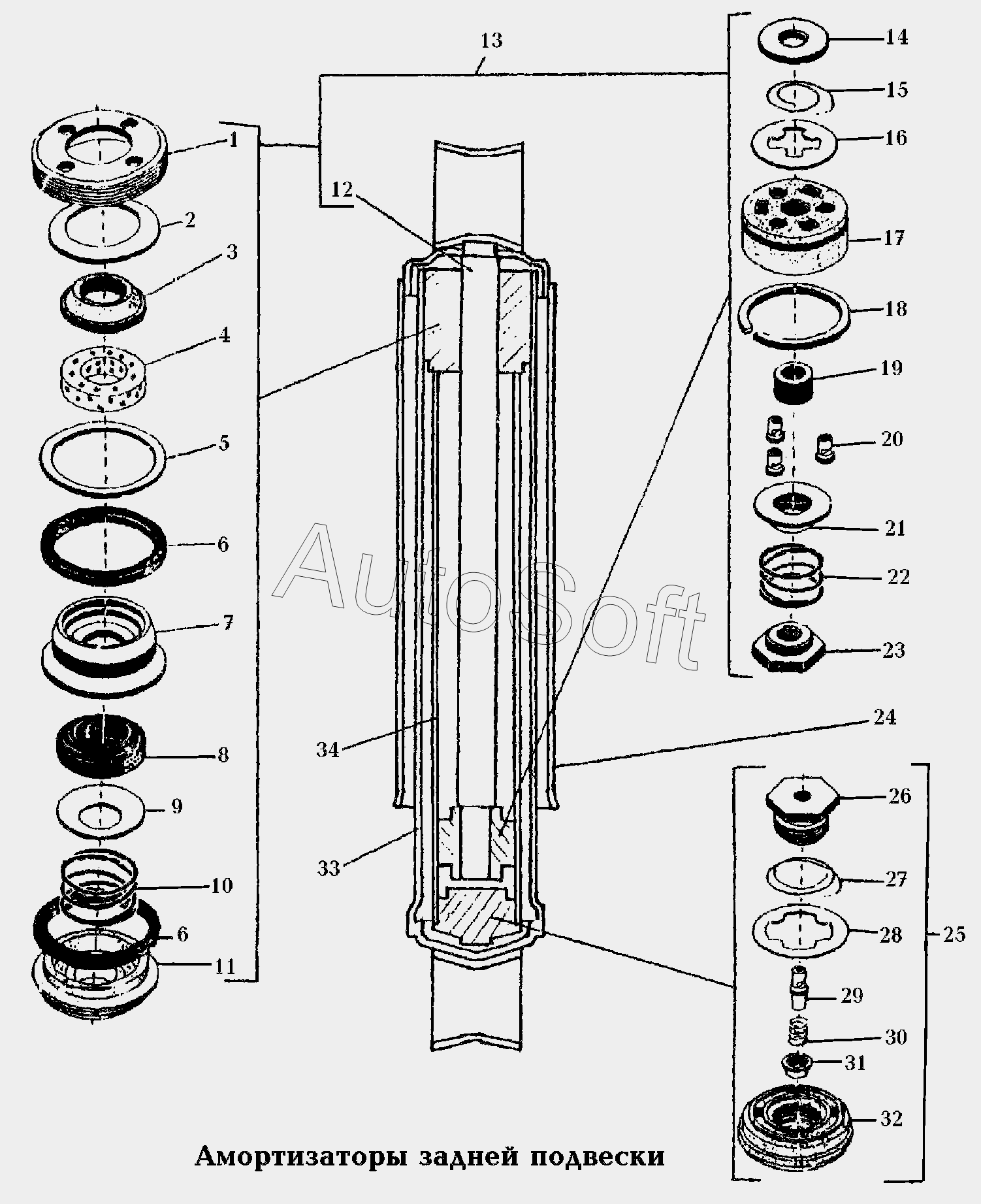

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 290. Подвеска автомобиля\Амортизаторы задней подвески
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Гайка | |
| 2 | 3***2 | Кольцо гайки | |
| 3 | 3***1 | Кольцо защитное | |
| 4 | 3***6 | Сальник наружный | |
| 5 | 3***3 | Шайба | |
| 6 | 3***3 | Кольцо уплотнительное | |
| 7 | 3***1 | Обойма сальников | |
| 8 | 3***6 | Сальник | |
| 9 | 3***7 | Шайба | |
| 10 | 3***8 | Пружина | |
| 11 | 3***9 | Втулка направляющая | |
| 12 | 3***1 | Шток с проушиной | |
| 13 | 3***0 | Шток с поршнем в сборе | |
| 14 | 3***8 | Тарелка | |
| 15 | 3***0 | Пружина | |
| 16 | 3***1 | Тарелка | |
| 17 | 3***5 | Поршень | |
| 18 | 3***6 | Кольцо поршня | |
| 19 | 3***9 | Втулка. | |
| 20 | 3***0 | Стержень | |
| 21 | 3***1 | Тарелка | |
| 22 | 3***2 | Пружина | |
| 23 | 3***4 | Гайка | |
| 24 | 3***1 | Кожух | |
| 25 | 3***0 | Клапана сжатия в сборе | |
| 26 | 3***4 | Гайка | |
| 27 | 3***8 | Пружина | |
| 28 | 3***7 | Тарелка | |
| 29 | 3***3 | Стержень | |
| 30 | 3***1 | Пружина | |
| 31 | 3***1 | Ограничитель | |
| 32 | 3***2 | Корпус клапана | |
| 33 | 3***0 | Резервуар амортизатора | |
| 34 | 3***5 | Цилиндр |
