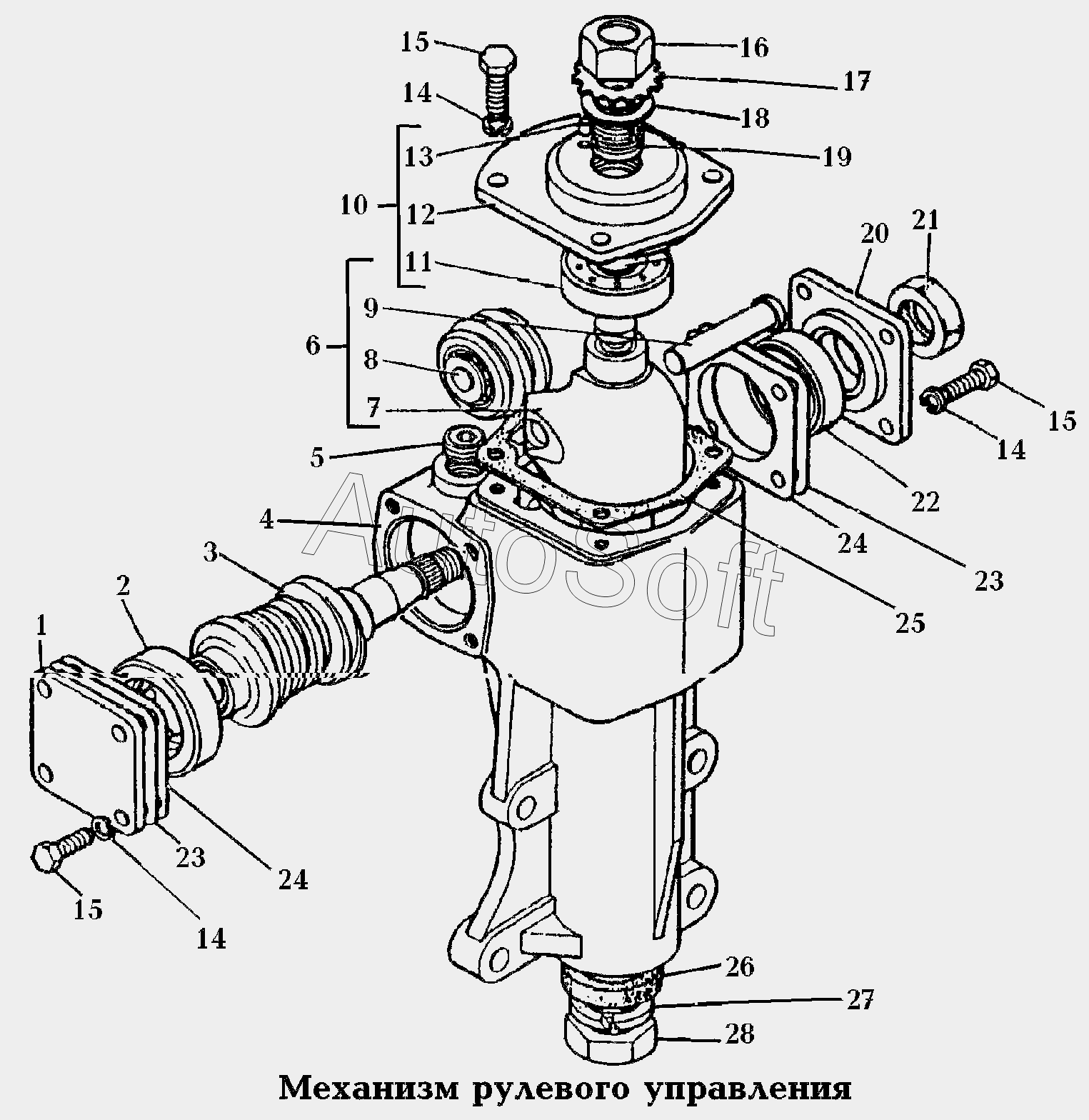

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 340. Управление рулевое\Механизм рулевого управления
15
15
15
28
27
26
25
24
24
23
23
22
21
20
19
18
17
16
1
14
14
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Крышка нижняя | |
| 2 | 2***5 | Подшипник | |
| 3 | 3***5 | Вал с червяком | |
| 4 | 2***0 | Картер в сборе | |
| 5 | 2***9 | Пробка КГ1/2 | |
| 6 | 2***2 | Вал сошки с роликом | |
| 7 | 2***2 | Вал сошки | |
| 8 | 7***Х | Подшипник | |
| 9 | 2***3 | Ось ролика | |
| 10 | 2***0 | Крышка боковая в сборе | |
| 11 | 9***К | Подшипник концевой вала сошки | |
| 12 | 2***3 | Крышка | |
| 13 | 2***П | Штифт | |
| 14 | 2***9 | Шайба | |
| 15 | 2***9 | Болт | |
| 16 | 5***7 | Гайка | |
| 17 | 5***2 | Шайба | |
| 18 | 5***1 | Прокладка | |
| 19 | 3***3 | Винт регулировочный | |
| 20 | 1***7 | Крышка | |
| 21 | 6***5 | Сальник | |
| 22 | 9***1 | Подшипник верхний | |
| 23 | М***5 | Прокладка | |
| 24 | М***6 | Прокладка | |
| 25 | 2***4 | Прокладка | |
| 26 | 2***Б | Сальник | |
| 27 | 2***9 | Шайба | |
| 28 | 2***9 | Гайка |
