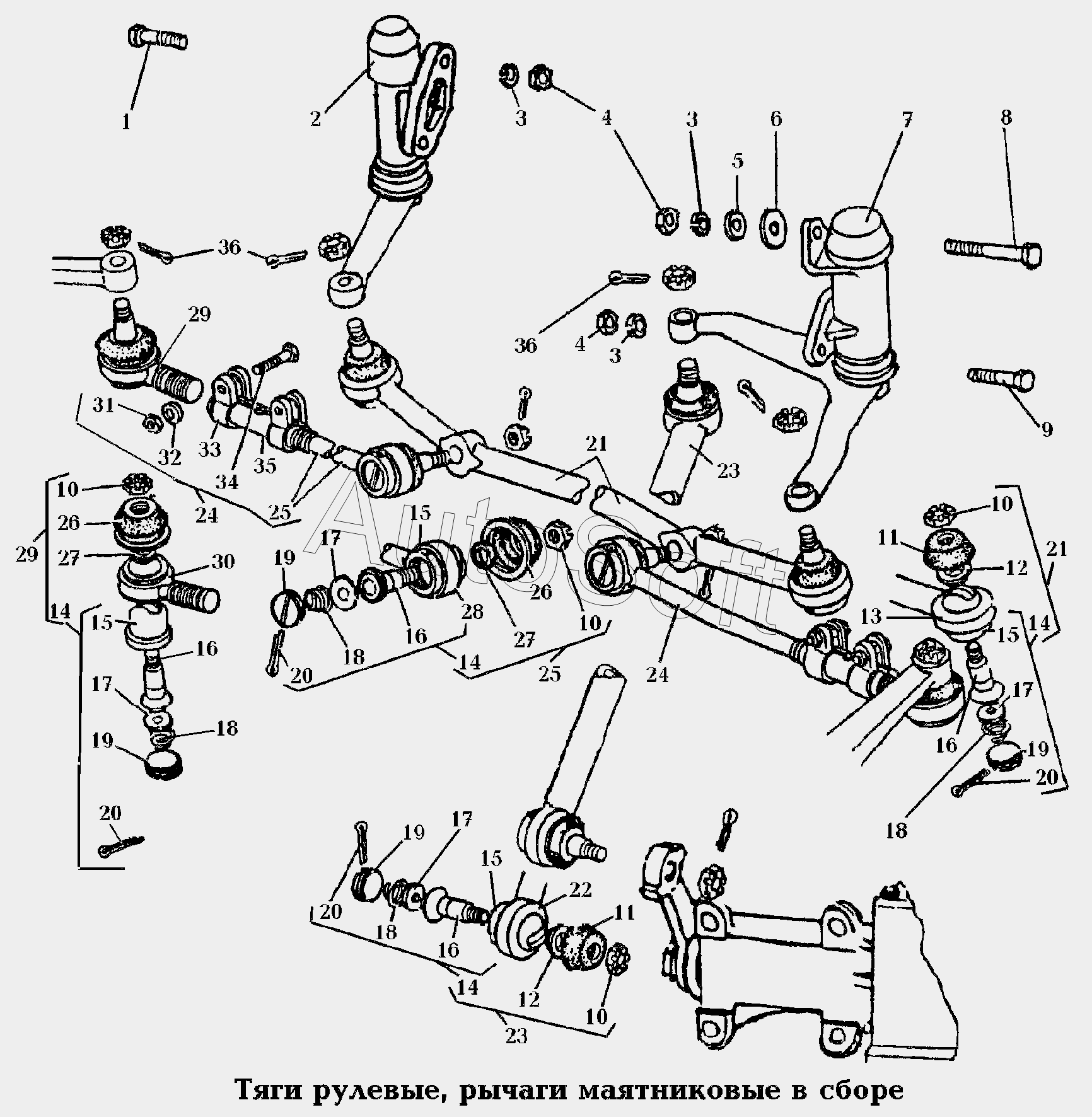

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 341. Тяги рулевые\Тяги рулевые, рычаги маятниковые в сборе
1
2
3
3
3
4
4
5
6
7
9
10
10
10
10
11
11
12
12
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
22
23
23
24
24
25
25
26
26
27
27
28
29
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М12*1,25*50 | |
| 2 | 2***0 | Рычаг маятниковый правый в сборе | |
| 3 | 2***9 | Шайба | |
| 4 | 2***9 | Гайка | |
| 5 | 2***9 | Шайба | |
| 6 | 2***4 | Шайба | |
| 7 | 2***1 | Рычаг маятниковый левый в сборе | |
| 9 | 2***9 | Болт | |
| 10 | 2***9 | Гайка М12*1,25 | |
| 11 | 2***4 | Уплотнитель | |
| 12 | 2***4 | Втулка | |
| 13 | 2***8 | Тяга | |
| 14 | 2***9 | Шарнир в сборе | |
| 15 | 2***0 | Корпус шарнира | |
| 16 | 2***А | Палец с шаровой головкой | |
| 17 | 2***8 | Пята | |
| 18 | 2***9 | Пружина | |
| 19 | 2***6 | Заглушка | |
| 20 | 2***9 | Шплинт 2,7*36 | |
| 21 | 2***6 | Тяга в сборе | |
| 22 | 2***0 | Тяга сошки | |
| 23 | 2***1 | Тяга сошки в сборе | |
| 24 | 2***1 | Тяга рулевой трапеции с наконечником и регулировочной трубкой в сборе | |
| 25 | 2***1 | Тяга рулевой трапеции в сборе | |
| 26 | 2***2 | Уплотнитель шарнира | |
| 27 | 2***6 | Втулка | |
| 28 | 2***0 | Тяга рулевой трапеции | |
| 29 | 2***6 | Наконечник в сборе | |
| 30 | 2***2 | Наконечник | |
| 31 | 2***9 | Гайка | |
| 32 | 2***9 | Шайба | |
| 33 | 2***Б | Хомут | |
| 34 | 2***9 | Болт | |
| 35 | 1***Б | Трубка | |
| 36 | 2***9 | Шплинт |
