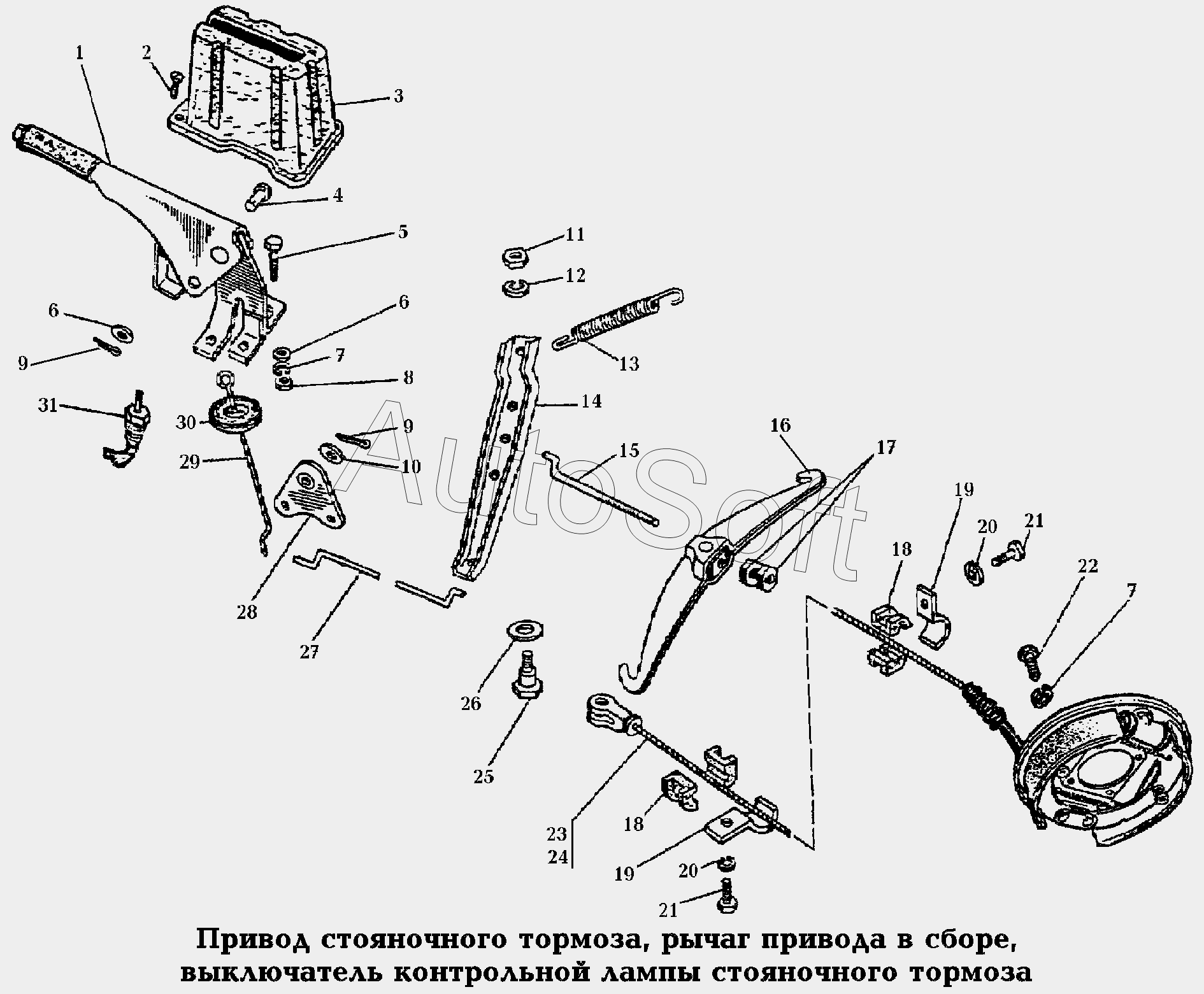

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 350. Тормоза\Привод стояночного тормоза, рычаг привода в сборе, выключатель контрольной лампы стояночного тормоза
1
2
3
4
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Рычаг привода стояночного тормоза в сборе | |
| 2 | 2***9 | Винт | |
| 3 | 2***0 | Чехол | |
| 4 | 2***7 | Палец | |
| 5 | 2***9 | Болт | |
| 6 | 2***9 | Шайба | |
| 7 | 2***9 | Шайба | |
| 8 | 2***9 | Гайка | |
| 9 | 2***9 | Шплинт | |
| 10 | 2***9 | Шайба | |
| 11 | 2***9 | Гайка М12 | |
| 12 | 2***9 | Шайба | |
| 13 | 1***4 | Пружина | |
| 14 | 2***1 | Рычаг уравнителя | |
| 15 | 2***0 | Тяга | |
| 16 | 2***5 | Уравнитель тросов | |
| 17 | 2***9 | Гайка | |
| 18 | 2***1 | Направляющая троса | |
| 19 | 2***6 | Скоба | |
| 20 | 2***9 | Шайба | |
| 21 | 2***9 | Болт | |
| 22 | 2***9 | Болт М8*1*16 | |
| 23 | 2***0 | Трос задний правый | |
| 24 | 2***1 | Трос задний левый | |
| 25 | 2***4 | Болт | |
| 26 | 2***2 | Шайба | |
| 27 | 2***3 | Тяга | |
| 28 | 2***5 | Рычаг | |
| 29 | 2***0 | Тяга | |
| 30 | 2***2 | Уплотнитель | |
| 31 | В***9 | Выключатель контрольной лампы стояночного тормоза |
