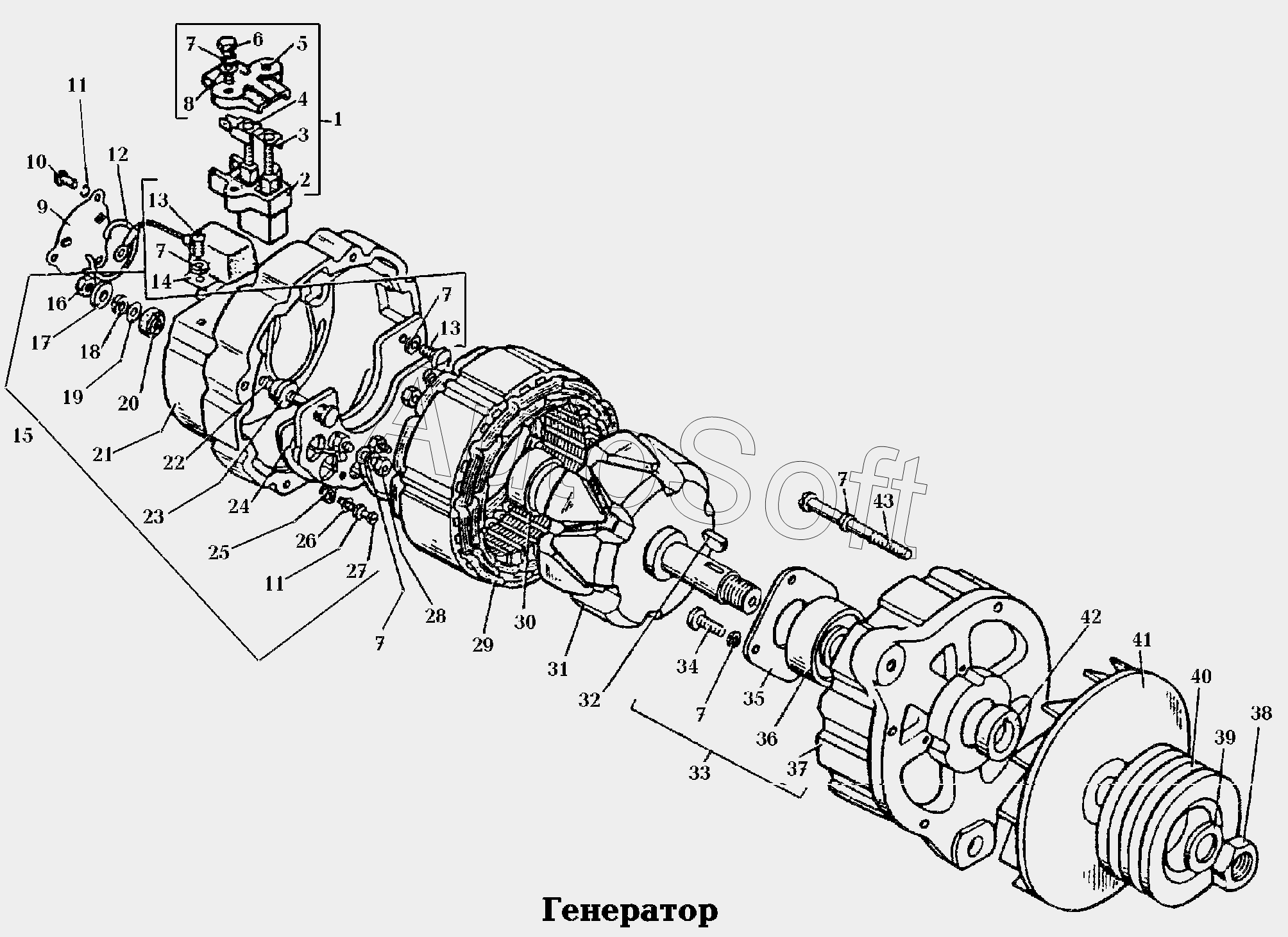

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 370. Электрооборудование\Генератор
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***1 | Щеткодержатель в сборе | |
| 2 | Г***7 | Иэолятор щеткодержатель | |
| 3 | Г***1 | Щетка | |
| 4 | Г***1 | Щетка | |
| 5 | Г***А | Крышка щеткодержателя | |
| 6 | Г***6 | Болт | |
| 7 | Х***1 | Шайба | |
| 8 | 8***А | Шайба | |
| 9 | 1***0 | Крышка подшипника | |
| 10 | 2***П | Винт М4*8 | |
| 11 | 2***П | Шайба 4 | |
| 12 | 1***8 | Стопор | |
| 13 | Х***1 | Винт | |
| 14 | К***В | Конденсатор | |
| 15 | 1***1 | Крышка со стороны контактных колец в сборе | |
| 16 | 2***П | Гайка М6 | |
| 17 | М***6 | Шайба 6 | |
| 18 | Х***2 | Шайба | |
| 19 | Н***7 | Шайба | |
| 20 | Г***1 | Втулка изоляционная | |
| 21 | 1***1 | Крышка | |
| 22 | 1***2 | Болт контактный | |
| 23 | Г***3 | Втулка изоляционная | |
| 24 | Б***2 | Блок выпрямительный | |
| 25 | Н***1 | Шайба изоляционная | |
| 26 | Н***1 | Шайба | |
| 27 | Н***4 | Винт | |
| 28 | М***8 | Гайка | |
| 29 | Г***1 | Статор в сборе | |
| 30 | 6***1 | Подшипник | |
| 31 | Г***0 | Ротор в сборе | |
| 32 | Н***1 | Шпонка | |
| 33 | 1***1 | Крышка со стороны шкива в сборе | |
| 34 | Н***3 | Винт | |
| 35 | 1***4 | Шайба | |
| 36 | 6***1 | Подшипник | |
| 37 | 1***1 | Крышка | |
| 38 | М***1 | Гайка | |
| 39 | Г***4 | Шайба | |
| 40 | 1***1 | Шкив | |
| 41 | 1***5 | Вентилятор | |
| 42 | Г***4 | Втулка | |
| 43 | Н***4 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
