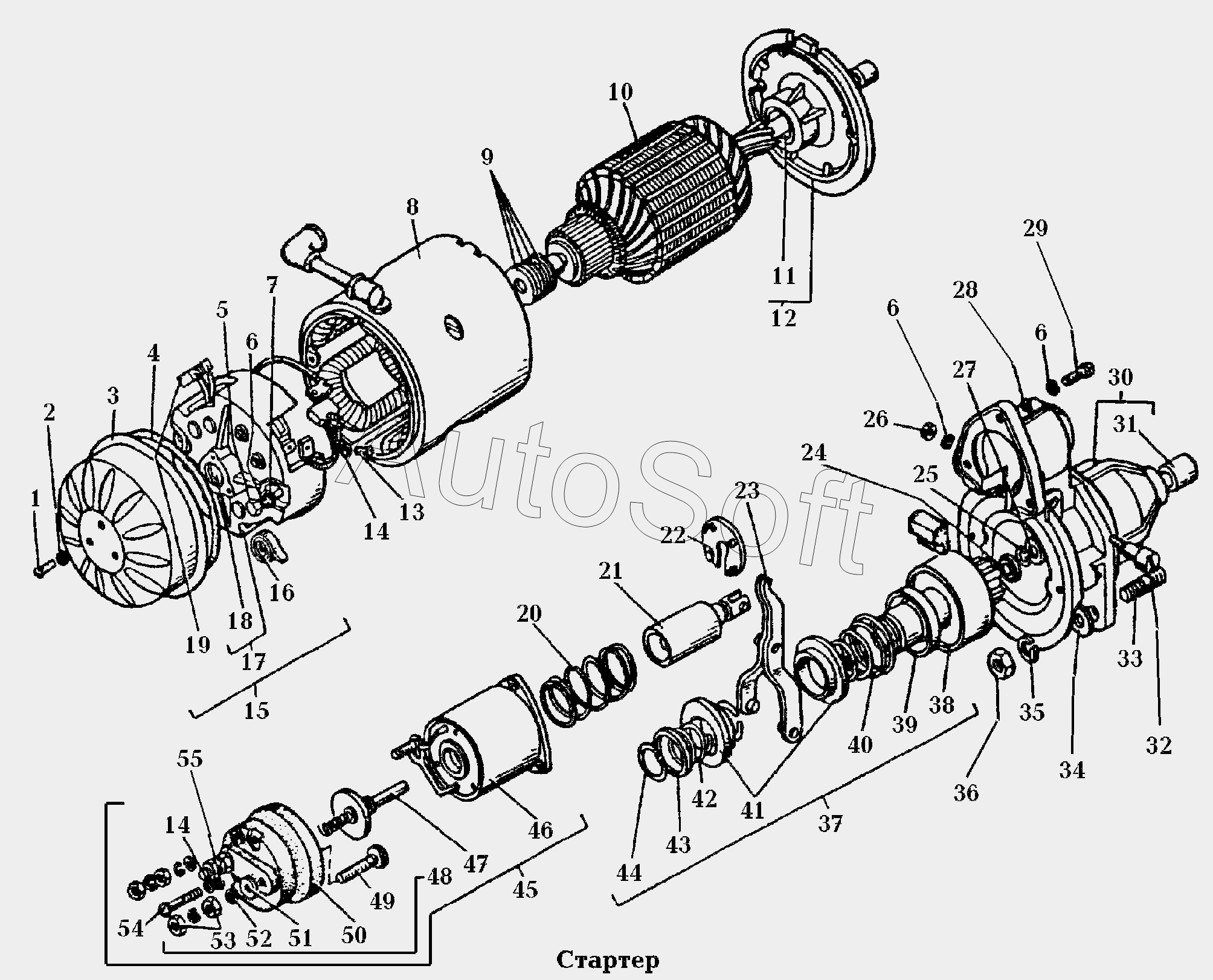

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 370. Электрооборудование\Стартер
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
54
13
1
2
3
4
5
6
6
6
7
8
9
10
11
12
14
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ230Б4 | С***4 | Стартер в сборе | |
| СТ230Б4-Т | С***Т | Стартер в сборе (тропическое исполнение) | |
| 1 | 2***3 | Винт М4*8 | |
| 2 | 2***9 | Шайба | |
| 3 | С***1 | Кожух защитный | |
| 4 | С***2 | Кольцо уплотнительное | |
| 5 | С***3 | Болт | |
| 6 | 2***9 | Шайба | |
| 7 | С***1 | Шайба | |
| 8 | С***0 | Корпус в сборе | |
| 9 | С***9 | Шайба | |
| 10 | С***0 | Якорь | |
| 11 | С***2 | Вкладыш | |
| 12 | С***А | Подшипник | |
| 13 | 2***9 | Винт М5*12 | |
| 14 | 2***9 | Шайба | |
| 15 | С***0 | Крышка в сборе | |
| 16 | С***4 | Пружина | |
| 17 | С***1 | Крышка | |
| 18 | С***2 | Вкладыш | |
| 19 | Ф***2 | Щетка | |
| 20 | С***4 | Пружина | |
| 21 | С***0 | Якорь | |
| 22 | С***4 | Шайба | |
| 23 | С***0 | Рычаг | |
| 24 | С***4 | Кольцо упорное | |
| 25 | С***7 | Кольцо замковое | |
| 27 | С***5 | Шайба | |
| 28 | С***8 | Шайба | |
| 29 | 2***9 | Винт | |
| 30 | С***0 | Крышка со стороны привода | |
| 31 | С***2 | Вкладыш | |
| 32 | С***4 | Ось рычага | |
| 33 | 2***2 | Шпилька М12*1,25*32 | |
| 34 | 2***9 | Шайба | |
| 35 | 2***9 | Шайба | |
| 36 | 2***9 | Гайка | |
| 37 | С***1 | Привод в сборе | |
| 38 | С***1 | Муфта | |
| 39 | С***8 | Чашка | |
| 40 | С***А | Пружина | |
| 41 | С***1 | Втулка | |
| 42 | С***4 | Пружина | |
| 43 | С***6 | Чашка | |
| 44 | С***2 | Кольцо пружинное | |
| 45 | С***0 | Ярмо с крышкой | |
| 46 | С***0 | Ярмо | |
| 47 | С***0 | Плунжер | |
| 48 | С***0 | Крышка реле в сборе | |
| 49 | С***2 | Болт | |
| 50 | С***1 | Крышка | |
| 51 | 2***9 | Шайба | |
| 52 | 2***9 | Шайба | |
| 53 | 2***9 | Гайка | |
| 54 | 2***9 | Винт |
