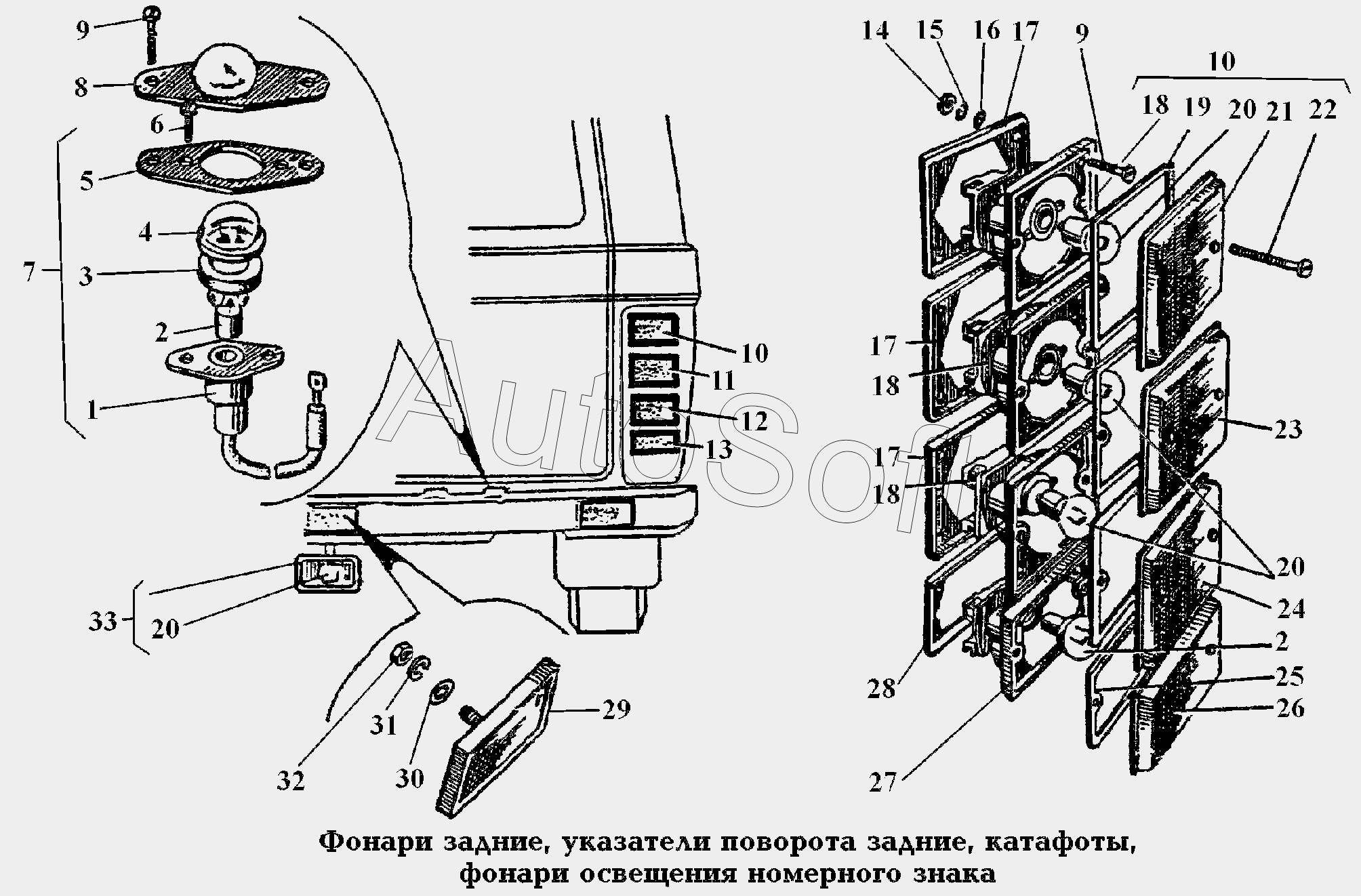

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 370. Электрооборудование\Фонари задние, указатели поворота задние, катафоты, фонари освещения номерного знака
1
2
2
3
4
5
6
7
8
9
9
10
10
10
10
11
11
11
12
12
12
13
13
13
14
15
16
17
17
17
18
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ф***В | Основание в сборе | |
| 2 | А***5 | Лампа | |
| 3 | Ф***3 | Прокладка | |
| 4 | Ф***Б | Рассеиватель | |
| 5 | Ф***1 | Ободок | |
| 6 | 2***9 | Винт М4*12 | |
| 7 | Ф***Т | Фонарь освещения номерного знака в сборе (тропическое исполнение) | |
| 8 | 2***4 | Кожух защитный | |
| 9 | 2***9 | Винт | |
| 10 | У***Б | Указатель поворота задний в сборе | |
| 10 | У***Т | Указатель поворота задний в сборе | |
| 11 | Ф***5 | Фонарь (стоп-сигнал) в сборе | |
| 11 | Ф***Т | Фонарь (стоп-сигнал) в сборе | |
| 12 | Ф***7 | Фонарь света заднего хода в сборе | |
| 12 | Ф***Т | Фонарь света заднего хода в сборе | |
| 13 | Ф***6 | Фонарь заднего габаритного света | |
| 13 | Ф***Т | Фонарь заднего габаритного света | |
| 14 | 2***9 | Гайка | |
| 15 | 2***9 | Шайба | |
| 16 | 2***9 | Шайба 4 | |
| 17 | 2***5 | Прокладка | |
| 18 | Ф***0 | Корпус в сборе | |
| 19 | Ф***3 | Прокладка | |
| 20 | А***3 | Лампа | |
| 21 | У***Б | Рассеиватель | |
| 22 | 2***9 | Винт М4*40 | |
| 23 | Ф***4 | Рассеиватель | |
| 24 | Ф***4 | Рассеиватель | |
| 25 | Ф***3 | Прокладка | |
| 26 | Ф***4 | Рассеиватель | |
| 27 | Ф***0 | Корпус | |
| 28 | 2***4 | Прокладка | |
| 29 | 3***1 | Катафот | |
| 30 | 2***9 | Шайба | |
| 31 | 2***9 | Шайба | |
| 32 | 2***9 | Гайка | |
| 33 | 2***0 | Фонарь противотуманный |
