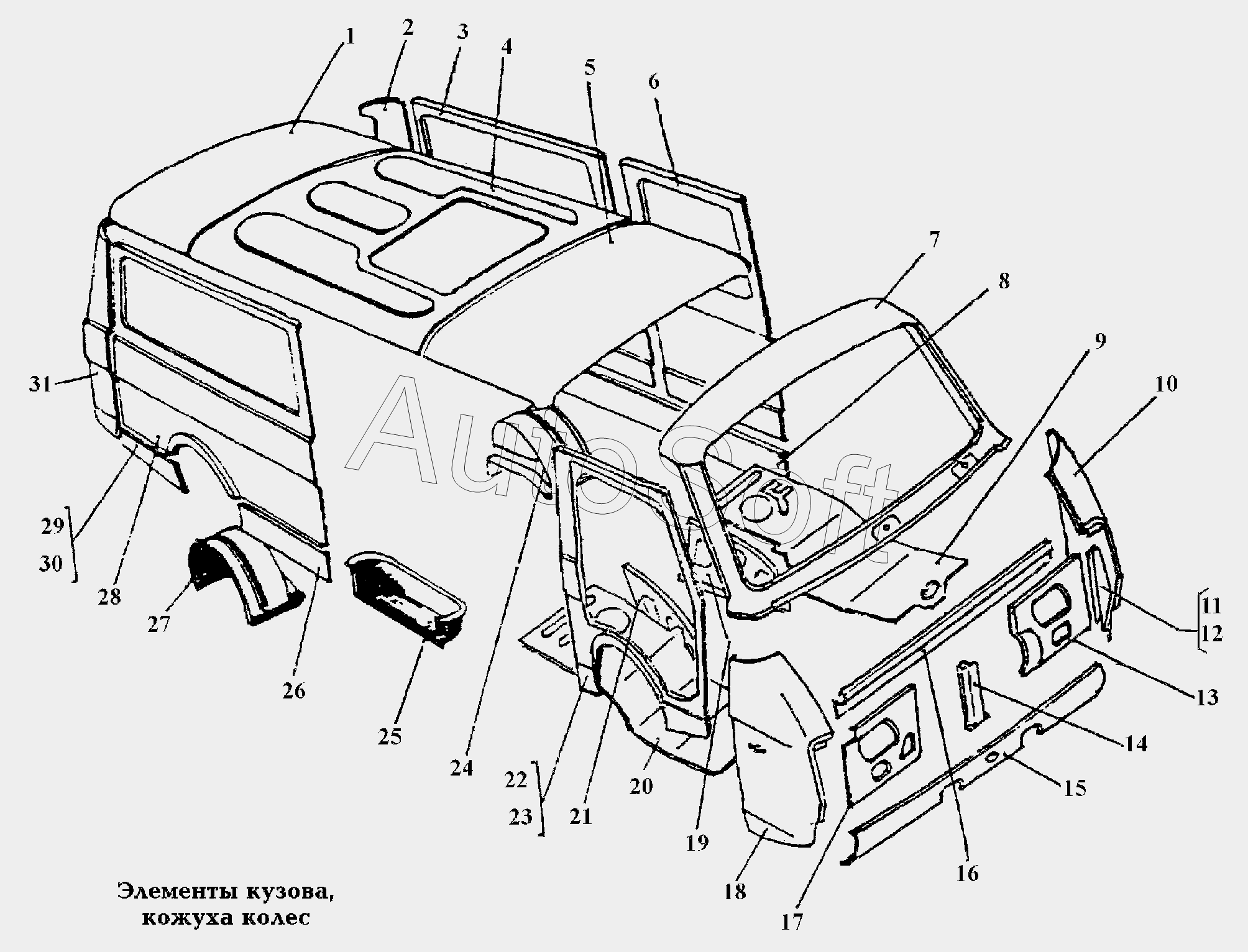

Каталог запасных частей к технике: РАФ-22038-2 (1994—1997). 500. Кузов\Элементы кузова, кожуха колес
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 22038-02-5000014 | 2***4 | Кузов в сборе окрашенный | |
| 22038-02-5000016 | 2***6 | Кузов в сборе грунтованный | |
| 1 | 2***3 | Панель крыши задняя | |
| 2 | 2***0 | Панель угловая задняя левой боковины | |
| 3 | 2***5 | Панель задняя левой боковины | |
| 4 | 2***2 | Панель крыши средняя | |
| 5 | 2***2 | Панель крыши передняя | |
| 6 | 2***8 | Панель передняя левой боковины | |
| 7 | 2***0 | Рама ветрового окна в сборе | |
| 8 | 2***4 | Фальшборт левый | |
| 9 | 2***3 | Панель верхняя кожуха над левым передним колесом | |
| 10 | 2***9 | Панель передка боковая левая | |
| 11 | 2***6 | Соединитель панелей правый | |
| 12 | 2***7 | Соединитель панелей левый | |
| 13 | 2***5 | Панель передка верхняя левая | |
| 14 | 2***2 | Стойка | |
| 15 | 2***4 | Панель передка нижняя | |
| 16 | 2***6 | Усилитель | |
| 17 | 2***4 | Панель передка верхняя правая | |
| 18 | 2***8 | Панель передка боковая правая | |
| 19 | 2***5 | Панель боковая кожуха над левым передним колесом | |
| 20 | 2***2 | Панель верхняя кожуха над правым передним колесом | |
| 21 | 2***4 | Панель боковая кожуха над правым передним колесом | |
| 22 | 2***2 | Проем передней двери правый | |
| 23 | 2***3 | Проем передней двери левый | |
| 24 | 2***1 | Кожух над задним левым колесом | |
| 25 | 2***8 | Подножка | |
| 26 | 2***4 | Фальшборт правый | |
| 27 | 2***1 | Кожух над задним правым колесом | |
| 28 | 2***4 | Панель задняя правой боковины | |
| 29 | 2***4 | Фальшборт задний правый | |
| 30 | 2***5 | Фальшборт задний левый | |
| 31 | 2***0 | Панель угловая задняя правой боковины |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
