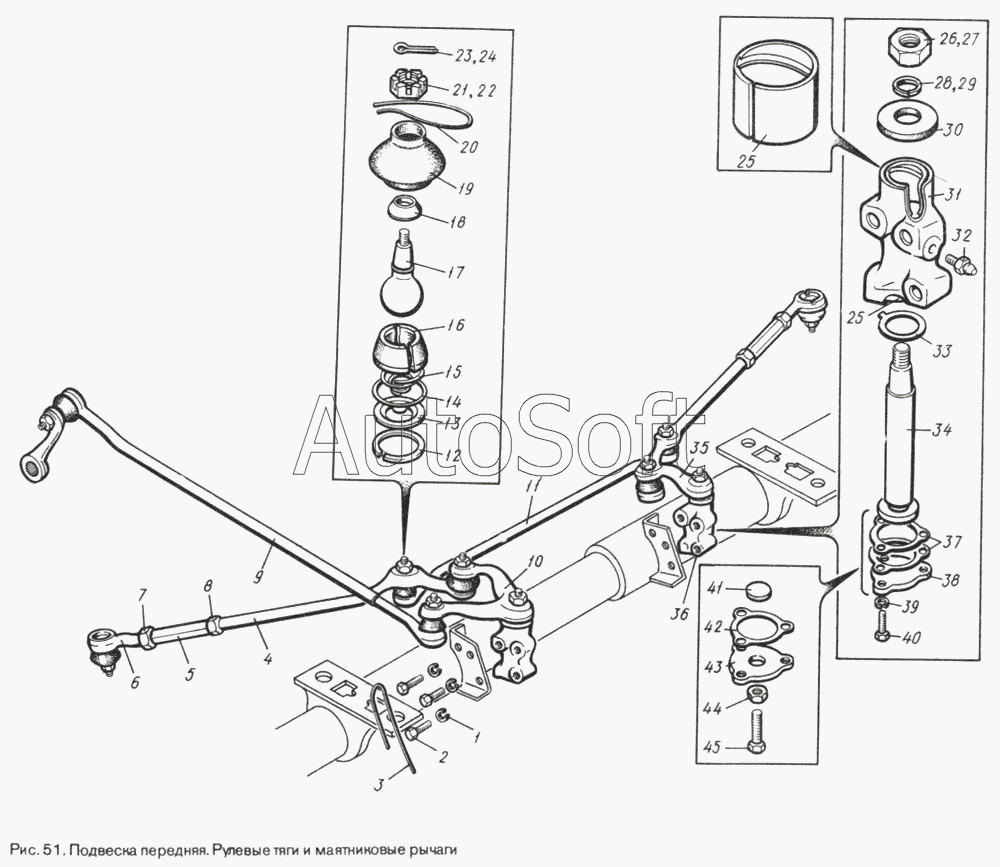

Каталог запасных частей к технике: ЛуАЗ 969М. Рулевые тяги и маятниковые рычаги
34
22
23
24
25
25
26
27
28
29
30
31
32
33
21
35
36
37
37
38
39
40
41
42
43
44
45
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969-3003010-01 | 9***1 | Тяга поперечная | |
| 969-3003052-02 | 9***2 | Тяга боковая в сборе | |
| 969-3003054-11 | 9***1 | Тяга боковая в сборе | |
| 969-3003056-11 | 9***1 | Наконечник боковой тяги наружный в сборе | |
| 969-3414090 | 9***0 | Кронштейн маятникового рычага с втулками в сборе | |
| 969М-3414010 | 9***0 | Тяга продольная в сборе | |
| 1 | 4***8 | Шайба 12 ОТ | |
| 2 | 4***9 | Болт 3М12-6gх25 | |
| 3 | 4***2 | Шплинт 1,6х275 | |
| 4 | 9***0 | Тяга боковая рулевой трапеции с наконечником в сборе | |
| 5 | 9***0 | Труба регулировочная боковой тяги | |
| 6 | 9***0 | Наконечник боковой тяги наружный | |
| 7 | 4***2 | Гайка М14х1,5-6Н | |
| 8 | 4***9 | Гайка М14х1,5L-6Н | |
| 9 | 9***3 | Тяга продольная в сборе | |
| 10 | 9***3 | Рычаг маятниковый рулевой трапеции левый | |
| 11 | 9***0 | Тяга поперечная с наконечниками в сборе | |
| 12 | 9***0 | Кольцо упорное | |
| 13 | 2***8 | Шайба опорная пружины шарового пальца | |
| 14 | 9***8 | Кольцо 032-037-30-2-2 ГОСТ 9833-73 | |
| 15 | 2***9 | Пружина вкладыша шарового пальца | |
| 16 | 2***6 | Вкладыш шарового пальца | |
| 17 | 9***0 | Палец шаровой (с 02.90 г. изготавливается с резьбой под гайку 45 9553 9510, а ранее - под гайку 45 9951 4036) | |
| 18 | 9***4 | Шайба защитная | |
| 19 | 9***6 | Чехол защитный наконечника рулевой тяги | |
| 20 | 4***7 | Шплинт 1,2х150 | |
| 21 | 4***0 | Гайка М12х1,25-6Н (с 02.90 г.) | |
| 22 | 4***6 | Гайка М10х6Н (по 02.90 г.) | |
| 23 | 4***1 | Шплинт 3,2х25 (с 02.90 г.) | |
| 24 | 4***9 | Шплинт 3,2х16 | |
| 25 | 9***3 | Втулка кронштейна оси маятникового рычага | |
| 26 | 4***4 | Гайка М16х1,5-6Н | |
| 27 | 4***2 | Гайка М14х1,5-6Н | |
| 28 | 4***0 | Шайба 16 ОТ | |
| 29 | 4***9 | Шайба 14 ОТ (по 04.89 г.) | |
| 30 | 9***9 | Чехол защитный маятникового рычага | |
| 31 | 9***2 | Кронштейн маятникового рычага | |
| 32 | 4***0 | Масленка 1.1.У1 ГОСТ 19853-74 | |
| 33 | 9***4 | Шайба опорная оси маятникового рычага | |
| 34 | 9***9 | Ось маятникового рычага (с 04.89 г. изготавливается с резьбой под гайку 45 9553 9264, а ранее - под гайку 45 9553 9262) | |
| 35 | 9***4 | Рычаг маятниковый рулевой трапеции правый | |
| 36 | 9***2 | Кронштейн маятникового рычага в сборе | |
| 37 | 9***6 | Прокладка регулировочная, толщина 0,1 мм (кол-во деталей от 0 до 6) | |
| 37 | 9***7 | Прокладка регулировочная, толщина 0,15 мм (кол-во деталей от 0 до 6) | |
| 38 | 9***8 | Крышка кронштейна маятникового рычага | |
| 39 | 4***5 | Шайба 6Т | |
| 40 | 4***4 | Болт М6-6gх16 | |
| 41 | 9***2 | Шайба опорная (данная деталь может применяться в комплекте вместо деталей 969-3414086, 969-3414087, 969-3414098) | |
| 42 | 9***5 | Прокладка (данная деталь может применяться в комплекте вместо деталей 969-3414086, 969-3414087, 969-3414098) | |
| 43 | 9***7 | Крышка кронштейна маятникового рычага в сборе (данная деталь может применяться в комплекте вместо деталей 969-3414086, 969-3414087, 969-3414098) | |
| 44 | 4***0 | Гайка М12х1,25-6Н | |
| 45 | 9***0 | Болт регулировочный (данная деталь может применяться в комплекте вместо деталей 969-3414086, 969-3414087, 969-3414098) |
