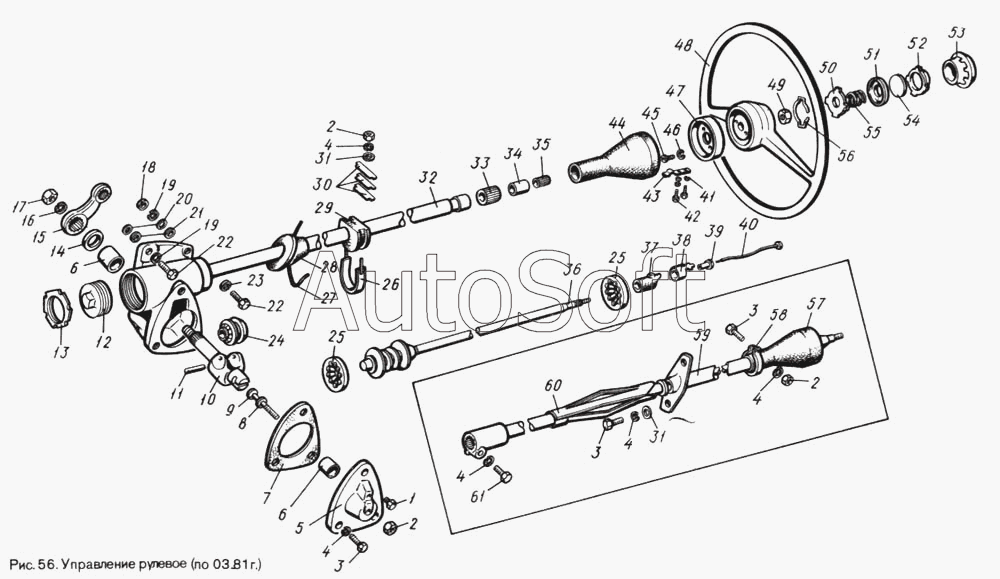

Каталог запасных частей к технике: ЛуАЗ 969М. Управление рулевое (по 03.81 г.)
36
44
43
42
41
40
39
38
37
45
35
34
33
32
31
31
30
29
53
61
60
59
58
57
56
55
54
28
52
51
50
49
48
47
46
3
3
3
11
10
9
8
7
6
6
5
4
4
4
4
4
12
2
2
2
1
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 965-3401060-В | 9***В | Вал сошки рулевого управления | |
| 965-3401080-А | 9***А | Крышка картера рулевого управления в сборе | |
| 966В-3402032 | 9***2 | Кнопка звукового сигнала в сборе | |
| 969М-3400013 | 9***3 | Управление рулевое без рулевого колеса (установка на автомобиль производилась по 05.79 г.) | |
| 969М-3400014 | 9***4 | Управление рулевое в сборе без колонки, рулевого колеса и сошки (установка на автомобиль производилась с 05.79 г. по 03.81 г.) | |
| 969М-3401010 | 9***0 | Картер рулевого управления в сборе с трубой колонки (установка на автомобиль производилась по 05.79 г.) | |
| 1 | 4***1 | Пробка КГ 1/8" | |
| 2 | 4***5 | Гайка М8-6Н | |
| 3 | 4***2 | Болт М8-6gх20 | |
| 4 | 4***6 | Шайба 8Л | |
| 5 | 9***А | Крышка картера | |
| 6 | 9***6 | Втулка вала сошки | |
| 7 | 9***4 | Прокладка крышки | |
| 8 | 9***5 | Шайба опорная регулировочного винта | |
| 9 | 4***7 | Винт регулировочный М8х40 | |
| 10 | 9***2 | Вал сошки рулевого управления | |
| 11 | 4***3 | Ось ролика вала сошки | |
| 12 | 9***1 | Пробка регулировочная подшипников червяка | |
| 13 | 4***9 | Гайка стопорная | |
| 14 | 9***0 | Манжета 23х35х6 с пружиной | |
| 15 | 9***1 | Сошка рулевого управления | |
| 16 | 4***1 | Шайба 18Л | |
| 17 | 4***6 | Гайка М18х1,5-6Н | |
| 18 | 4***7 | Гайка М10-6Н | |
| 19 | 4***7 | Шайба 10 | |
| 20 | 4***1 | Шайба 10 регулировочная толщиной 0,8 мм (кол-во деталей от 0 до 3) | |
| 21 | 4***0 | Шайба 10 регулировочная толщиной 0,5 мм (кол-во деталей от 0 до 3) | |
| 22 | 4***3 | Болт М10-6gх35 | |
| 23 | 4***7 | Шайба 10 | |
| 24 | 4***3 | Ролик вала сошки рулевого управления (776800Х) | |
| 25 | 4***0 | Подшипник 977906К1 | |
| 26 | 9***3 | Стремянка крепления колонки рулевого управления | |
| 27 | 4***5 | Шплинт 1,2х350 | |
| 28 | 9***0 | Уплотнитель колонки рулевого управления | |
| 29 | 9***4 | Втулка стремянки крепления колонки | |
| 30 | 9***2 | Прокладка регулировочная (кол-во деталей от 1 до 5) | |
| 31 | 4***6 | Шайба 8 | |
| 32 | 9***0 | Картер рулевого управления в сборе с трубой колонки (установка на автомобиль производилась по 05.79 г.) | |
| 33 | 9***1 | Вкладыш амортизационный подшипника | |
| 34 | 9***3 | Втулка подшипника | |
| 35 | 9***4 | Вкладыш втулки | |
| 36 | 9***5 | Вал и червяк рулевого управления (по 05.79 г.) | |
| 37 | 9***2 | Втулка изоляционная кнопки звукового сигнала | |
| 38 | 9***4 | Втулка контактная кнопки звукового сигнала | |
| 39 | 9***Б | Втулка изоляционная | |
| 40 | 9***4 | Провод к кнопке звукового сигнала с чашкой в сборе | |
| 41 | 4***3 | Шайба 4 | |
| 42 | 4***4 | Винт М4-6gх12 | |
| 43 | 9***0 | Пластина контакта кнопки звукового сигнала | |
| 44 | 9***6 | Удлинитель ступицы колеса рулевого управления (по 05.79 г.) | |
| 45 | 4***9 | Винт М5-6gх10 | |
| 46 | 4***4 | Шайба 5Л | |
| 47 | 9***6 | Удлинитель ступицы колеса рулевого управления | |
| 48 | 9***1 | Колесо рулевого управления в сборе | |
| 49 | 4***2 | Гайка М14х1,5-6Н | |
| 50 | 9***0 | Крышка опорная кнопки звукового сигнала | |
| 51 | 9***8 | Кольцо контактное кнопки звукового сигнала | |
| 52 | 9***4 | Кнопка звукового сигнала | |
| 53 | 9***8 | Оправа кнопки звукового сигнала | |
| 54 | 9***6 | Прокладка | |
| 55 | 9***0 | Пружина | |
| 56 | 9***8 | Кольцо стопорное опорной крышки | |
| 57 | 9***0 | Удлинитель ступицы колеса рулевого управления (установка на автомобиль производилась с 05.79 г. по 03.81 г.) | |
| 58 | 9***6 | Хомут (установка на автомобиль производилась с 05.79 г. по 03.81 г.) | |
| 59 | 9***0 | Труба колонки рулевого управления в сборе (установка на автомобиль производилась с 05.79 г. по 03.81 г.) | |
| 60 | 9***6 | Вал рулевого управления в сборе (установка на автомобиль производилась с 05.79 г. по 03.81 г.) | |
| 61 | 4***8 | Болт М8х1-6gх25 |
