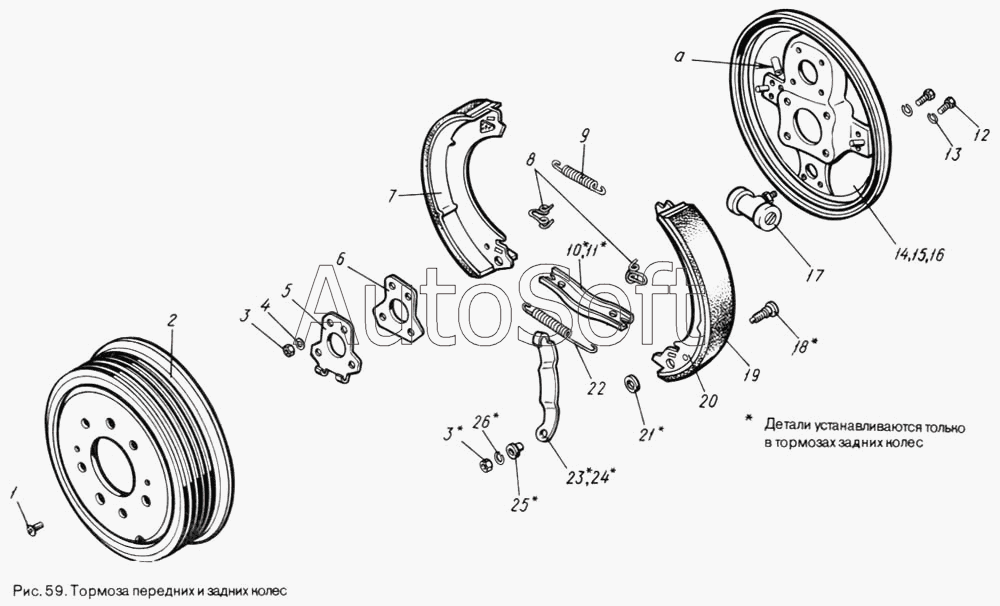

Каталог запасных частей к технике: ЛуАЗ 969М. Тормоза передних и задних колес
19
11
12
13
14
15
16
17
18
10
20
21
22
23
24
25
26
9
8
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969М-3501008 | 9***8 | Тормоз передний с опорой и накладкой опорной пластины в сборе (применяется для ремонта) | |
| 969М-3501010 | 9***0 | Тормоз передний в сборе | |
| 969М-3502008 | 9***8 | Тормоз задний с опорой и накладкой опорной пластины в сборе правый (применяется для ремонта) | |
| 969М-3502009 | 9***9 | Тормоз задний с опорой и накладкой опорной пластины в сборе левый (применяется для ремонта) | |
| 969М-3502010 | 9***0 | Тормоз задний правый в сборе | |
| 969М-3502011 | 9***1 | Тормоз задний левый в сборе | |
| 1 | 4***5 | Винт М8-6gх12 | |
| 2 | 4***0 | Барабан тормозной (применяется только с предварительной доработкой: просверлить отверстия диаметром 5 мм, совмещаемое с дренажным отверстием вала ведомого зубчатого колеса колесного редуктора) | |
| 2 | 9***0 | Барабан тормозной | |
| 3 | 4***6 | Гайка М8х1-6Н | |
| 4 | 4***6 | Шайба 8Т | |
| 5 | 9***0 | Накладка опорной пластины | |
| 6 | 9***1 | Опора колодок тормоза | |
| 7 | 9***7 | Колодка тормоза в сборе левая | |
| 8 | 4***7 | Пружина прижимная | |
| 9 | 4***6 | Пружина стяжная колодок тормоза | |
| 10 | 9***1 | Планка распорная колодок тормоза правая (метка - 3 риски)(детали устанавливаются только в тормозах задних колес) | |
| 11 | 9***1 | Планка распорная колодок тормоза левая (метка - 2 риски)(детали устанавливаются только в тормозах задних колес) | |
| 12 | 4***2 | Болт М6-6gх12 | |
| 13 | 4***5 | Шайба 6Л | |
| 14 | 9***2 | Щит переднего тормоза в сборе (без направляющей трубки «а» троса стояночного тормоза) | |
| 15 | 9***2 | Щит заднего тормоза в сборе правый | |
| 16 | 9***3 | Щит заднего тормоза в сборе левый | |
| 17 | 4***0 | Цилиндр колесный тормоза в сборе | |
| 18 | 9***5 | Винт регулировочный разжимного рычага (детали устанавливаются только в тормозах задних колес) | |
| 19 | 4***А | Накладка фрикционная колодки тормоза | |
| 20 | 9***6 | Колодка тормоза в сборе правая | |
| 21 | 4***6 | Шайба 8 | |
| 22 | 4***5 | Пружина стяжная | |
| 23 | 9***0 | Рычаг разжимной ручного тормоза правый (детали устанавливаются только в тормозах задних колес) | |
| 24 | 9***1 | Рычаг разжимной ручного тормоза левый (детали устанавливаются только в тормозах задних колес) | |
| 25 | 9***6 | Втулка (детали устанавливаются только в тормозах задних колес) | |
| 26 | 4***6 | Шайба 8Л (детали устанавливаются только в тормозах задних колес) |
