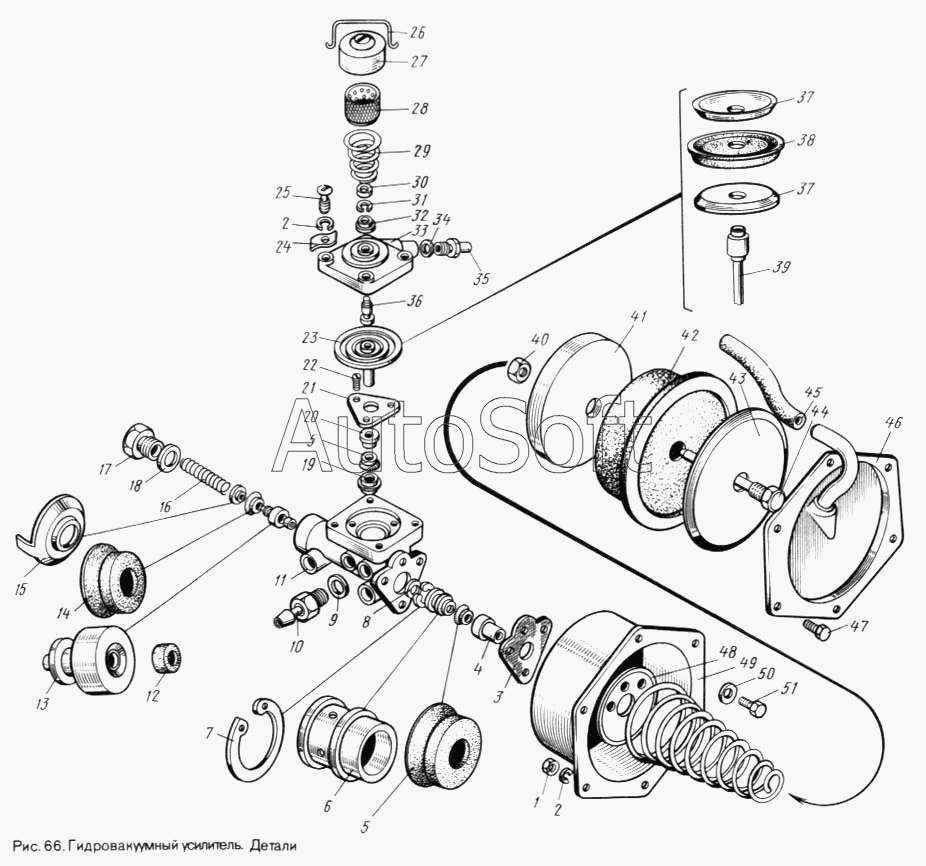

Каталог запасных частей к технике: ЛуАЗ 969М. Детали гидровакуумного усилителя
39
26
27
28
29
30
31
32
33
34
35
36
37
37
38
25
40
41
42
43
44
45
46
47
48
49
50
51
11
1
2
2
3
4
5
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-3550020 | 4***0 | Пружина возвратная в сборе | |
| 412-3550028 | 4***8 | Поршень гидравлического цилиндра в сборе | |
| 412-3550070 | 4***0 | Поршень вакуумного цилиндра в сборе | |
| 412-3551010 | 4***0 | Крышка следящего механизма в сборе | |
| 1 | 4***4 | Гайка М6-6Н | |
| 2 | 4***5 | Шайба 6Л | |
| 3 | 4***4 | Прокладка уплотнительная | |
| 4 | 4***8 | Втулка направляющая | |
| 5 | 4***3 | Манжета | |
| 6 | 4***1 | Втулка распорная манжеты толкателя | |
| 7 | 4***7 | Кольцо стопорное | |
| 8 | 4***6 | Шайба упорная поршня | |
| 9 | 4***5 | Шайба 15 | |
| 10 | 4***0 | Клапан обратный в сборе | |
| 11 | 4***5 | Корпус гидравлического цилиндра | |
| 12 | 4***0 | Шайба уплотнительная | |
| 13 | 4***9 | Поршень | |
| 14 | 4***1 | Манжета поршня | |
| 15 | 4***5 | Держатель пружины | |
| 16 | 4***2 | Пружина | |
| 17 | 4***7 | Штуцер гидравлического цилиндра | |
| 18 | 4***1 | Шайба 22 | |
| 19 | 4***1 | Втулка распорная | |
| 20 | 4***8 | Втулка направляющая поршня следящего механизма | |
| 21 | 4***6 | Пластина крепления втулки направляющей | |
| 22 | 4***9 | Винт М6-6gх16 | |
| 23 | 4***0 | Диафрагма следящего механизма в сборе | |
| 24 | 4***0 | Держатель пружины воздушного фильтра | |
| 25 | 4***3 | Винт М6-6gх25 | |
| 26 | 4***2 | Пружина крепления воздушного фильтра | |
| 27 | 4***4 | Крышка воздушного фильтра | |
| 28 | 4***2 | Фильтр воздушный в сборе | |
| 29 | 4***2 | Пружина клапана | |
| 30 | 4***2 | Гайка М4-6Н | |
| 31 | 4***3 | Шайба 4Л | |
| 32 | 4***0 | Клапан атмосферный в сборе | |
| 33 | 4***2 | Крышка следящего механизма | |
| 34 | 4***1 | Шайба | |
| 35 | 4***0 | Штуцер | |
| 36 | 4***5 | Клапан вакуумный в сборе | |
| 37 | 4***4 | Шайба диафрагмы следящего механизма | |
| 38 | 4***5 | Диафрагма следящего механизма | |
| 39 | 4***1 | Поршень с толкателем в сборе | |
| 40 | 4***9 | Гайка | |
| 41 | 4***1 | Поршень | |
| 42 | 4***6 | Диафрагма вакуумного цилиндра | |
| 43 | 4***2 | Шайба прижимная диафрагмы | |
| 44 | 4***3 | Толкатель поршня в сборе | |
| 45 | 4***2 | Шланг (рукав 7-14, 5-130-10 L=130 мм) | |
| 46 | 4***0 | Крышка вакуумного цилиндра в сборе | |
| 47 | 4***3 | Болт М6-6gх14 | |
| 48 | 4***2 | Шайба пружины вакуумного поршня | |
| 49 | 4***1 | Корпус вакуумного цилиндра | |
| 50 | 4***1 | Шайба 8 | |
| 51 | 4***0 | Болт М8-6gх16 | |
| 52 | 4***8 | Пружина поршня вакуумного цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
