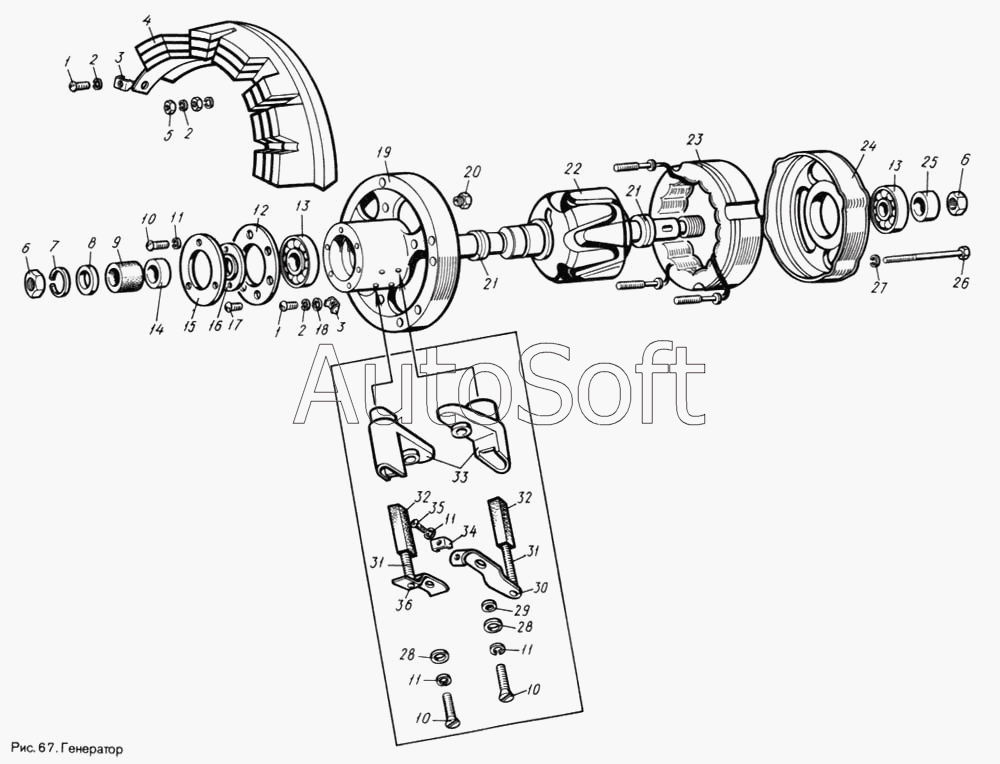

Каталог запасных частей к технике: ЛуАЗ 969М. Генератор
27
18
19
20
21
21
22
23
24
25
26
17
28
28
29
30
31
31
32
32
33
34
35
36
8
1
1
2
2
2
3
3
4
5
6
6
7
9
10
10
10
11
11
11
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45 7371 1337 | 4***7 | Генератор Г502-А | |
| Г501-3701050 | Г***0 | Щетка «массы» в сборе | |
| Г502А-3701030 | Г***0 | Щетка изолированная в сборе | |
| 1 | 4***8 | Винт М5-6gх8 | |
| 2 | Р***1 | Шайба | |
| 3 | Г***1 | Скоба | |
| 4 | 4***3 | Выпрямительный блок ВБГ2-А ГОСТ 1833-73 | |
| 5 | 4***3 | Гайка М5-6Н | |
| 6 | 4***4 | Гайка М16х1,5- 6Н | |
| 7 | 4***0 | Шайба 16Л | |
| 8 | Г***5 | Шайба | |
| 9 | Г***1 | Втулка | |
| 10 | 4***6 | Винт М4-6gх16 | |
| 11 | 4***3 | Шайба 4Т | |
| 12 | Г***2 | Шайба | |
| 13 | Г***0 | Подшипник 180503 К2С9Ш ГОСТ 8882-75 | |
| 14 | Г***А | Втулка | |
| 15 | Г***3 | Шайба | |
| 16 | Г***6 | Шайба пылезащитная | |
| 17 | 4***4 | Винт М4-6gх12 | |
| 18 | Р***6 | Шайба | |
| 19 | Г***3 | Крышка со стороны контактных колец | |
| 20 | Г***3 | Втулка изоляционная | |
| 21 | Г***4 | Чашка опорная | |
| 22 | Г***0 | Ротор в сборе | |
| 23 | Г***0 | Статор с обмотками в сборе | |
| 24 | Г***0 | Крышка с кольцом в сборе | |
| 25 | Г***А | Втулка | |
| 26 | 4***0 | Болт М6-6gх60 | |
| 27 | 4***5 | Шайба 6Т | |
| 28 | В***5 | Шайба | |
| 29 | Г***4 | Шайба изоляционная | |
| 30 | Г***2 | Пластина токоведущая | |
| 31 | Г***1 | Пружина | |
| 32 | 3***5 | Щетка ФЭЗ 596.1022-04 | |
| 33 | Г***4 | Щеткодержатель | |
| 34 | Г***1 | Скоба | |
| 35 | 4***2 | Винт М4-6gх8 | |
| 36 | Г***1 | Пластина токоведущая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
