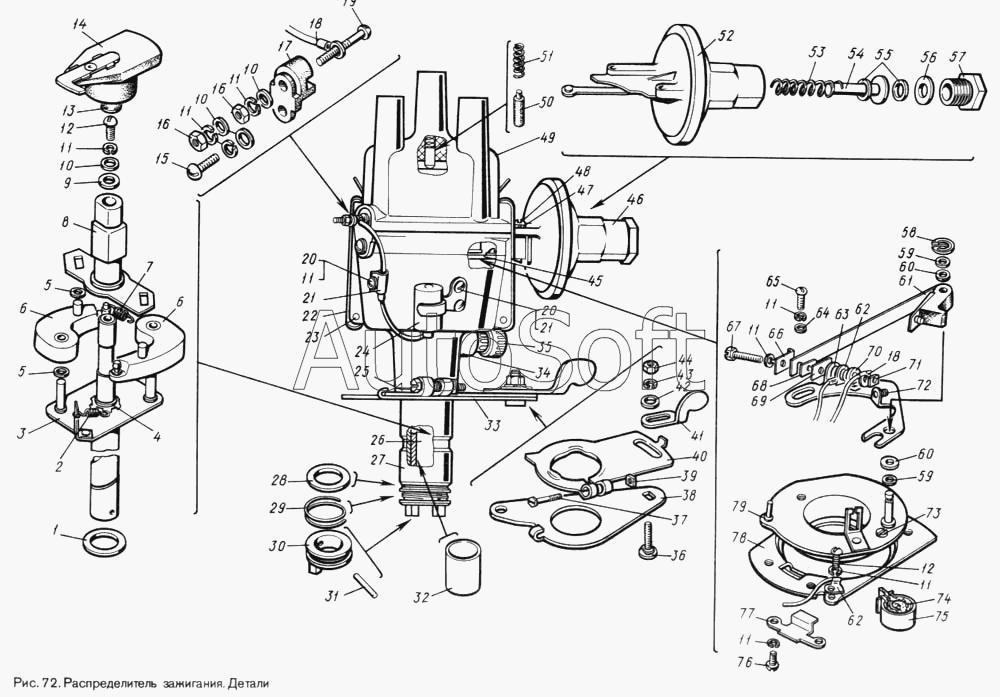

Каталог запасных частей к технике: ЛуАЗ 969М. Детали распределителя зажигания
46
57
56
55
54
53
52
51
50
49
48
47
58
45
45
44
43
42
41
40
39
38
37
69
79
78
77
76
75
74
73
72
71
70
36
68
67
66
65
64
63
62
62
61
60
60
59
59
5
5
14
14
13
12
12
11
11
11
11
11
11
11
11
10
10
10
9
8
7
6
6
15
4
3
2
1
25
35
34
33
32
31
30
29
28
27
26
24
24
23
22
21
21
20
20
19
18
18
17
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р107-3706350 | Р***0 | Стойка контактная в сборе | |
| Р114Б-3706100 | Р***0 | Корпус распределителя в сборе | |
| Р114Б-3706101-4 | Р***4 | Корпус распределителя | |
| Р35-3706500 | Р***0 | Крышка распределителя в сборе | |
| Шайба 4,7: s=0,2 мм (для модели 969М - к | Ш***к | Шайба 4,7: s=0,2 мм (для модели 969М - кол-во деталей от 0 до 2) | |
| Шайба 4,7: s=0,3 мм (для модели 969М - к | Ш***к | Шайба 4,7: s=0,3 мм (для модели 969М - кол-во деталей от 0 до 2) | |
| Шайба 5,3 (для модели 969М - кол-во дета | Ш***а | Шайба 5,3 (для модели 969М - кол-во деталей от 0 до 2) | |
| 1 | Ш***м | Шайба 15,4: s=0,5 мм | |
| 2 | Р***5 | Пружина | |
| 3 | Р***0 | Валик с пластиной грузиков в сборе | |
| 4 | Ш***8 | Шайба 8 | |
| 5 | Ш***а | Шайба 5,3 (для модели 969М - кол-во деталей от 0 до 2) | |
| 6 | Р***0 | Грузик в сборе | |
| 7 | Р***4 | Пружина | |
| 8 | Р***Б | Кулачок с пластиной в сборе | |
| 9 | Ш***а | Шайба 5,3 (для модели 969М - кол-во деталей от 0 до 2) | |
| 10 | Ш***м | Шайба 4,3: s=0,8 мм | |
| 11 | 4***3 | Шайба 4Т | |
| 12 | 4***3 | Винт М4-6gх10 | |
| 13 | Р***6 | Манжета | |
| 14 | 1***0 | Бегунок в сборе | |
| 14 | Р***0 | Бегунок в сборе | |
| 15 | 4***2 | Винт М4-6gх8 | |
| 16 | 4***2 | Гайка М4-6Н | |
| 17 | Р***5 | Фиксатор крышки | |
| 18 | Р***0 | Провод в сборе | |
| 19 | Н***8 | Болт | |
| 20 | 4***0 | Винт М4-6gх6 | |
| 21 | Р***Б | Скоба | |
| 22 | Р***4 | Пружина крышки | |
| 23 | 4***0 | Шплинт 3,2х18 ГОСТ 397-79 | |
| 24 | 4***7 | Конденсатор К42-18-5 | |
| 24 | Р***2 | Конденсатор К42-18-5 | |
| 25 | Ш***л | Шайба 27 (для модели 969М - кол-во деталей от 0 до 3) | |
| 26 | Р***Б | Валик с автоматом в сборе | |
| 27 | Р***Л | Корпус распределителя | |
| 28 | Ш***л | Шайба 13 (для модели 969М - кол-во деталей от 1 до 3) | |
| 29 | Р***В | Кольцо пружинное | |
| 30 | Р***В | Муфта | |
| 31 | Н***1 | Штифт | |
| 32 | 1***Д | Втулка | |
| 33 | Р***Б | Рычаг установки зажигания в сборе | |
| 34 | Р***1 | Корпус масленки | |
| 35 | Р***А | Крышка масленки | |
| 36 | Р***4 | Болт специальный | |
| 37 | Н***0 | Болт | |
| 38 | Р***1 | Пластина установочная нижняя | |
| 39 | Н***9 | Гайка специальная | |
| 40 | Р***1 | Пластина установочная верхняя | |
| 41 | Р***5 | Рычаг | |
| 42 | Ш***3 | Шайба 6,3 | |
| 43 | 4***5 | Шайба 6Т | |
| 44 | Г***6 | Гайка М6 | |
| 45 | 1***0 | Пластина прерывателя в сборе | |
| 45 | Р***0 | Пластина прерывателя в сборе | |
| 46 | Р***Б | Регулятор вакуумный в сборе | |
| 47 | 4***4 | Шайба 5Т | |
| 48 | 4***2 | Винт М5-6gх16 | |
| 49 | Р***1 | Крышка распределителя в сборе | |
| 50 | Р***2 | Уголок комбинированный | |
| 51 | Р***4 | Пружина контактная | |
| 52 | Р***А | Основание в сборе | |
| 53 | Р***1 | Пружина | |
| 54 | Р***2 | Ограничитель | |
| 55 | Ш***- | Шайба 10,3: s=0,3 мм (для модели 969М - кол-во деталей от 0 до 2) | |
| 56 | Ш***2 | Шайба 18,2 | |
| 57 | И***1 | Пробка | |
| 58 | Р***2 | Шайба упорная | |
| 59 | Ш***к | Шайба 4,7: s=0,1 мм (для модели 969М - кол-во деталей от 0 до 2) | |
| 60 | Ш***д | Шайба s=0,5 мм изоляционная 4,7 (для модели 969М - кол-во деталей от 1 до 2) | |
| 61 | Р***9 | Рычаг с подушкой в сборе | |
| 62 | Р***0 | Провод «массы» в сборе | |
| 63 | Р***1 | Стойка контактная | |
| 64 | Ш***м | Шайба 4,7: s=0,5 мм | |
| 65 | В***8 | Винт М4х6,8 | |
| 66 | Р***2 | Пружина усилительная | |
| 67 | В***2 | Винт М4Х 12 | |
| 68 | Р***Б | Пластина изоляционная | |
| 69 | Р***8 | Прокладка | |
| 70 | Р***6 | Угольник | |
| 71 | Р***5 | Гайка специальная | |
| 72 | Р***7 | Заклепка контактная в сборе | |
| 73 | И***7 | Эксцентрик | |
| 74 | Р***3 | Фильц | |
| 75 | Р***1 | Держатель фильца | |
| 76 | В***5 | Винт М4х5 | |
| 77 | Р***1 | Держатель подшипника | |
| 78 | Р***1 | Пластина опорная | |
| 79 | Р***0 | Пластина прерывателя с подшипником |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
