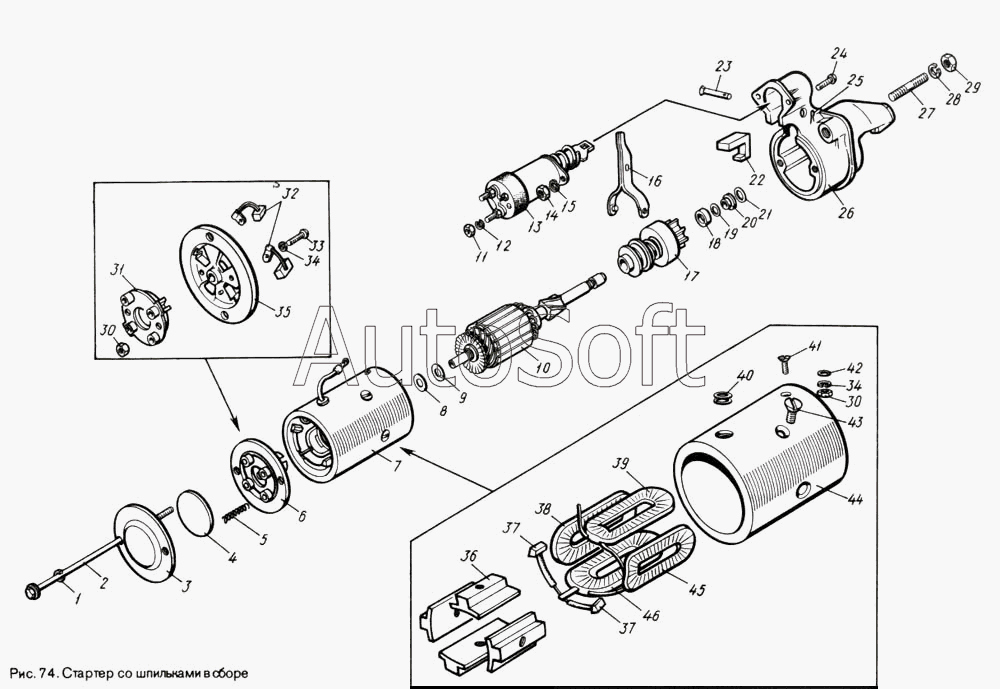

Каталог запасных частей к технике: ЛуАЗ 969М. Стартер со шпильками в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
35
36
37
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45 7375 1302 | 4***2 | Стартер СТ368 | |
| 968-370800901 | 9***1 | Стартер со шпильками в сборе | |
| СТ368-3708110-1 | С***1 | Катушка полюсов в сборе | |
| 1 | 4***5 | Шайба 6Т | |
| 2 | С***3 | Болт М6х140 | |
| 3 | С***3 | Колпак | |
| 4 | С***4 | Прокладка | |
| 5 | С***4 | Пружина щетки | |
| 6 | С***0 | Крышка со стороны коллектора в сборе | |
| 7 | С***0 | Корпус в сборе | |
| 8 | 4***7 | Шайба 10Л | |
| 9 | С***2 | Шайба 10 | |
| 10 | С***0 | Якорь в сборе | |
| 11 | 4***5 | Гайка М8-6Н | |
| 12 | 4***6 | Шайба 8Т | |
| 13 | 4***1 | Реле стартера в сборе | |
| 13 | Р***0 | Реле стартера в сборе | |
| 14 | 4***3 | Гайка М5-6Н | |
| 15 | 4***4 | Шайба 5Т | |
| 16 | С***0 | Рычаг в сборе | |
| 17 | С***3 | Привод в сборе | |
| 18 | С***5 | Кольцо упорное | |
| 19 | С***8 | Кольцо запорное | |
| 20 | С***6 | Шайба упорная | |
| 21 | С***4 | Шайба 13 | |
| 22 | С***9 | Прокладка | |
| 23 | С***4 | Ось рычага | |
| 24 | 4***3 | Винт М5-6gх18 | |
| 25 | 4***6 | Шплинт 2х12 | |
| 26 | С***1 | Крышка со стороны привода с вкладышем в сборе | |
| 27 | 4***7 | Шпилька М10х1-4hх65 | |
| 28 | 2***7 | Шайба 10 стопорная | |
| 29 | 4***2 | Гайка М10х1-6Н | |
| 30 | 4***2 | Гайка М4-6Н | |
| 31 | С***2 | Щеткодержатель | |
| 32 | Ф***1 | Щетка МГС01 ИЛЕА 685.211.485 ТУ16-88, ИЛЕА 685.267.001ТУ | |
| 33 | 4***5 | Винт М4-6gх14 | |
| 34 | 4***3 | Шайба 4Т | |
| 35 | С***1 | Крышка со стороны коллектора с вкладышем в сборе | |
| 36 | С***2 | Полюс | |
| 37 | Ф***2 | Щетка МГС01 ИЛЕА 685.211.485-02 ТУ16-88. ИЛЕА 685.267.001.ТУ | |
| 38 | С***2 | Катушка полюса параллельная в сборе | |
| 39 | С***1 | Катушка полюса верхняя правая в сборе | |
| 40 | С***1 | Втулка изоляционная | |
| 41 | 4***4 | Винт М4-6gх12 | |
| 42 | С***3 | Шайба | |
| 43 | 4***5 | Винт М8-6gх12 | |
| 44 | С***1 | Корпус | |
| 45 | С***0 | Катушка полюса нижняя правая в сборе | |
| 46 | С***0 | Катушка полюса нижняя левая в сборе |
