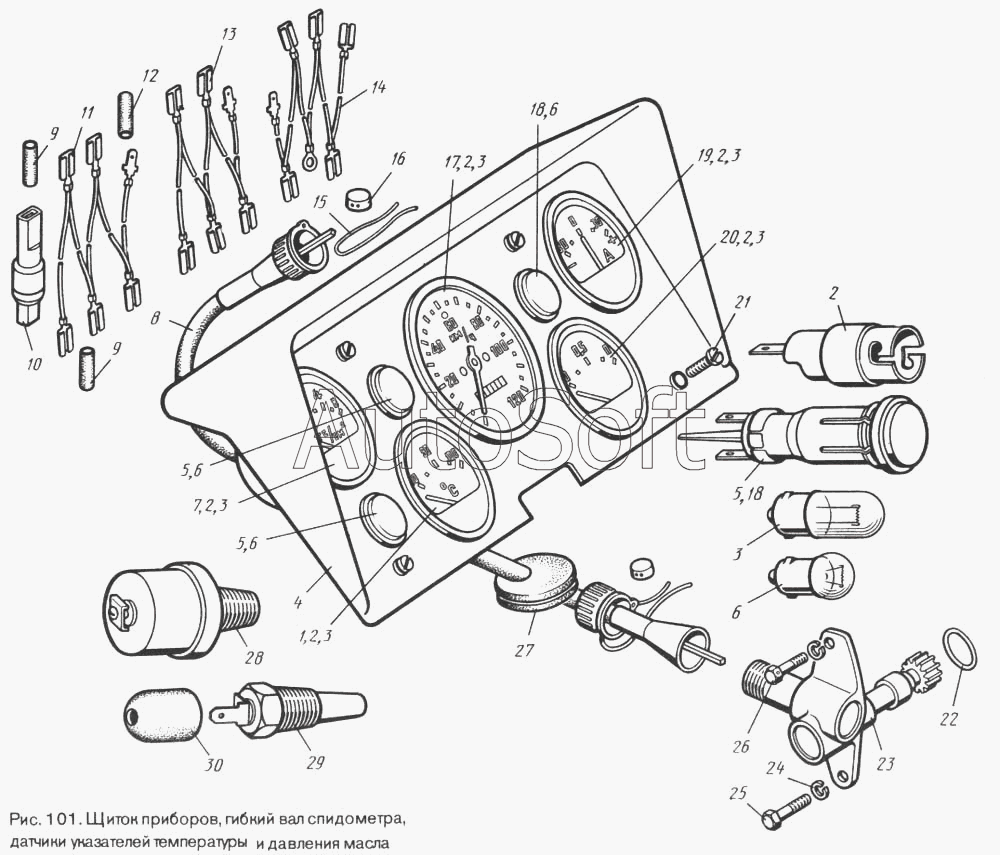

Каталог запасных частей к технике: ЛуАЗ 969М. Щиток приборов, гибкий вал спидометра, датчики указателей температуры и давления масла
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
5
5
6
6
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Приемник указателя температуры 14.3807 | |
| 2 | 4***7 | Патрон ЛВ211-329 | |
| 3 | 3***4 | Лампа АМН 12-3 ГОСТ 2023.1-88 | |
| 4 | 9***0 | Козырек щитка приборов | |
| 5 | 4***8 | Фонарь контрольной лампы 121.3803 (зеленый) | |
| 6 | 3***3 | Лампа А12-1,1 ГОСТ 2023.1-88 | |
| 7 | 4***7 | Приемник указателя давления 15.3810 | |
| 8 | 4***3 | Гибкий вал спидометра ГВ44-Е ГОСТ 12391-77 | |
| 9 | 9***6 | Изолятор длиной 28 мм | |
| 10 | 4***5 | Предохранитель плавкий на 6А ПР119 | |
| 11 | 9***0 | Жгут проводов освещения в сборе | |
| 12 | 2***6 | Изолятор | |
| 13 | 9***0 | Жгут проводов клемм «Б» в сборе | |
| 14 | 9***0 | Жгут проводов клемм «масса» в сборе | |
| 15 | 4***0 | Шплинт 0,8х225 | |
| 16 | 8***0 | Пломба | |
| 17 | 4***8 | Спидометр 16.3802 ГОСТ 1578-76 | |
| 18 | 4***2 | Фонарь контрольной лампы 12.3803 (красный) | |
| 19 | 4***6 | Амперметр АП 170-А | |
| 20 | 4***5 | Приемник указателя уровня топлива 13.3806 | |
| 21 | 4***1 | Винт М5-6gх14 | |
| 22 | 9***3 | Кольцо уплотнительное | |
| 23 | 9***0 | Редуктор привода спидометра в сборе | |
| 24 | 4***5 | Шайба 6Т | |
| 25 | 4***4 | Болт М6-6gх16 | |
| 26 | 4***3 | Болт М6-6gх18 | |
| 27 | 9***5 | Втулка уплотнительная | |
| 28 | 4***1 | Датчик указателя давления масла ММ 358 | |
| 29 | 4***1 | Датчик указателя температуры масла ТМ100 | |
| 30 | 9***6 | Колпачок защитный |
