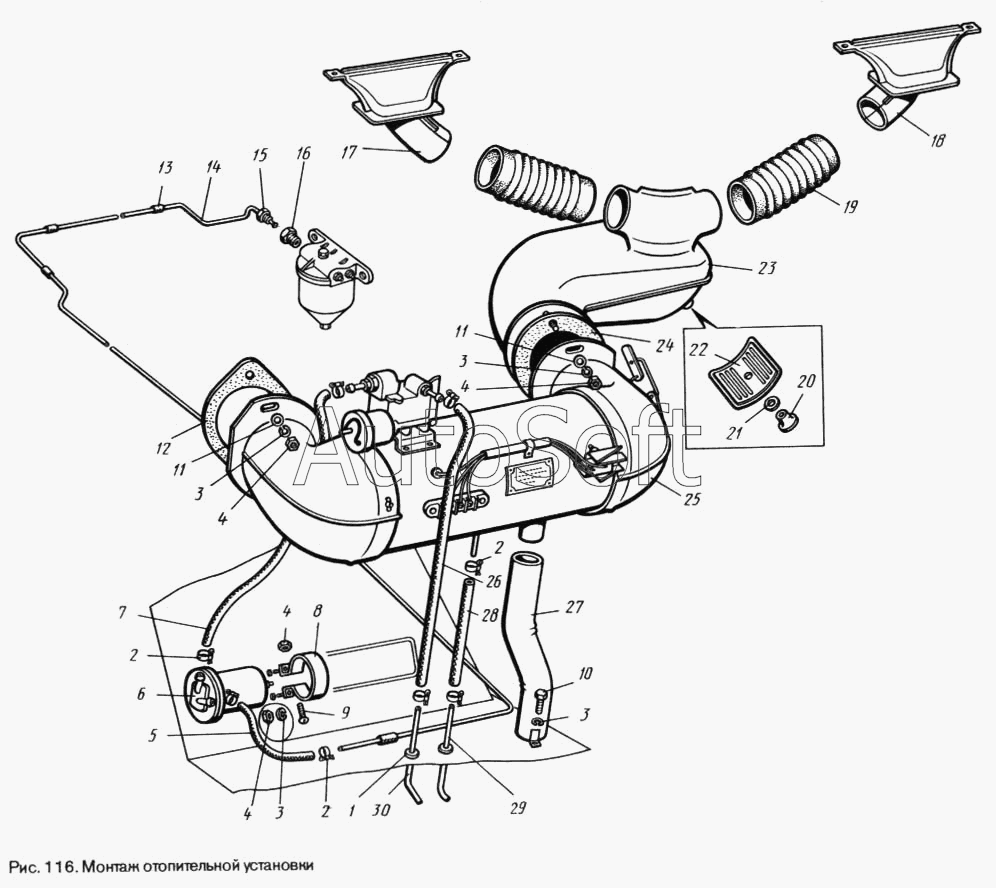

Каталог запасных частей к технике: ЛуАЗ 969М. Монтаж отопительной установки
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
11
10
9
8
7
6
5
4
4
4
4
3
3
3
3
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969М-8123020 | 9***0 | Бензопровод отопителя | |
| 1 | 9***6 | Втулка уплотнительная | |
| 2 | 4***1 | Хомут 16 | |
| 3 | 4***5 | Шайба 6Т | |
| 4 | 4***4 | Гайка М6-6Н | |
| 5 | 9***8 | Шланг топливопровода (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,2 м) | |
| 6 | Б***2 | Бензонасос электромагнитный БН200-А2 | |
| 7 | 9***6 | Шланг от бензонасоса к регулятору (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,46 м) | |
| 8 | 9***2 | Кронштейн бензонасоса в сборе | |
| 9 | 4***3 | Винт М6-6gх25 | |
| 10 | 4***2 | Болт М6-6gх12 | |
| 11 | 4***5 | Шайба 6 | |
| 12 | 9***2 | Прокладка крышки люка заднего моста | |
| 13 | 9***8 | Прокладка скобы крепления бензопровода (трубка 5С, 6,3х2 ГОСТ 5496-78, L=15 мм) | |
| 14 | 9***1 | Бензопровод отопителя | |
| 15 | 9***1 | Гайка соединительная | |
| 16 | 9***0 | Штуцер ввертной | |
| 17 | 9***0 | Сопло обдува ветрового стекла с надставкой в сборе правое | |
| 18 | 9***1 | Сопло обдува ветрового окна с надставкой в сборе левое | |
| 19 | 9***0 | Шланг | |
| 20 | 9***Б | Ручка | |
| 21 | 4***5 | Шайба 6 | |
| 22 | 9***8 | Заслонка распределителя воздуха в сборе | |
| 23 | 9***4 | Распределитель воздуха в сборе | |
| 24 | 9***8 | Прокладка левая | |
| 25 | 9***0 | Отопительная установка в сборе | |
| 26 | 9***0 | Шланг бензопровода (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,23 м) | |
| 27 | 9***9 | Труба выхлопная в сборе | |
| 28 | 9***0 | Шланг бензопровода (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,13 м) | |
| 29 | 9***2 | Трубка сливная | |
| 30 | 9***7 | Трубка сливная |
