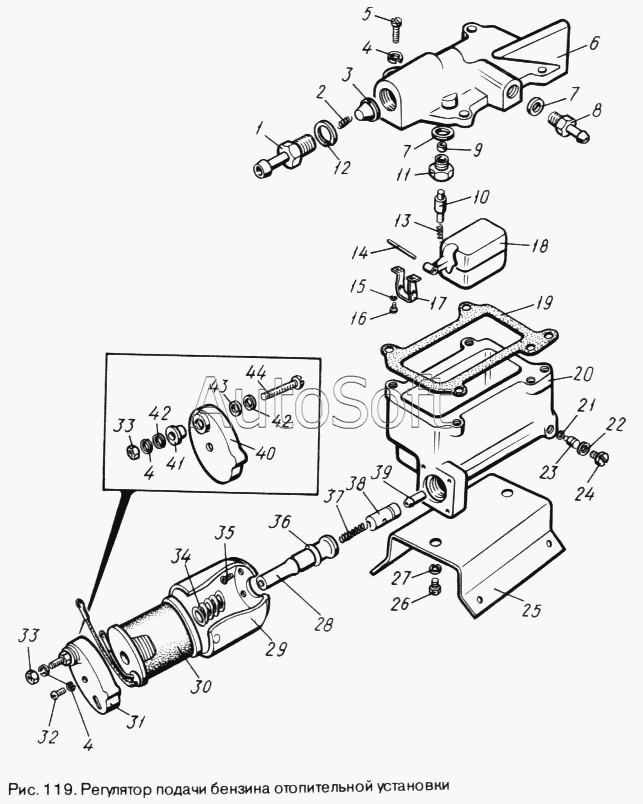

Каталог запасных частей к технике: ЛуАЗ 969М. Регулятор подачи бензина отопительной установки
33
33
22
23
24
25
26
27
28
29
30
31
32
21
34
35
36
37
38
39
40
41
42
42
43
44
10
1
2
3
4
4
4
5
6
7
7
8
9
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 030-3124-Г | 0***Г | Крышка регулятора в сборе | |
| 966-8106263 | 9***3 | Корпус регулятора в сборе | |
| 966-8106270 | 9***0 | Клапан топливный в сборе | |
| 1 | 9***Б | Штуцер топливоподводящий | |
| 2 | 2***Б | Пружина фильтра | |
| 3 | А***5 | Фильтр распылителя | |
| 4 | 4***3 | Шайба 4Т | |
| 5 | 4***6 | Винт М4-6gх16 | |
| 6 | 9***4 | Крышка регулятора | |
| 7 | 1***5 | Прокладка пробки | |
| 8 | 0***Б | Штуцер сливной | |
| 9 | 9***3 | Седло иглы | |
| 10 | 9***2 | Игла клапана | |
| 11 | 9***1 | Корпус топливного клапана | |
| 12 | К***3 | Прокладка | |
| 13 | К***2 | Пружина клапана | |
| 14 | 9***7 | Ось поплавка | |
| 15 | 4***2 | Шайба 3Т | |
| 16 | 4***6 | Винт М3-6gх6 | |
| 17 | 9***5 | Кронштейн поплавка | |
| 18 | 9***8 | Поплавок в сборе | |
| 19 | 9***6 | Прокладка | |
| 20 | 9***4 | Корпус регулятора | |
| 21 | 0***8 | Прокладка жиклера | |
| 22 | К***3 | Прокладка фибровая | |
| 23 | 9***Б | Жиклер | |
| 24 | 0***А | Пробка | |
| 25 | 0***Б | Кронштейн регулятора | |
| 26 | 3***9 | Болт крепления регулятора | |
| 27 | 4***5 | Шайба 6Т | |
| 28 | 0***Б | Втулка в сборе | |
| 29 | 0***5 | Корпус клапана | |
| 30 | 0***Г | Катушка электромагнитного клапана в сборе | |
| 31 | П***А | Крышка корпуса клапана в сборе | |
| 32 | 4***2 | Винт М4-6gх8 | |
| 33 | 4***2 | Гайка М4-6Н | |
| 34 | 0***4 | Пружина катушки клапана | |
| 35 | 4***6 | Винт М4gх5 | |
| 36 | 5***В | Уплотнитель втулки | |
| 37 | 0***5 | Пружина клапана | |
| 38 | 0***Б | Сердечник клапана в сборе | |
| 39 | 0***8 | Седло клапана | |
| 40 | П***7 | Крышка корпуса клапана | |
| 41 | П***9 | Втулка изоляционная | |
| 42 | 4***3 | Шайба 4 | |
| 43 | П***0 | Шайба изоляционная | |
| 44 | 4***8 | Винт М4-6gх20 |
