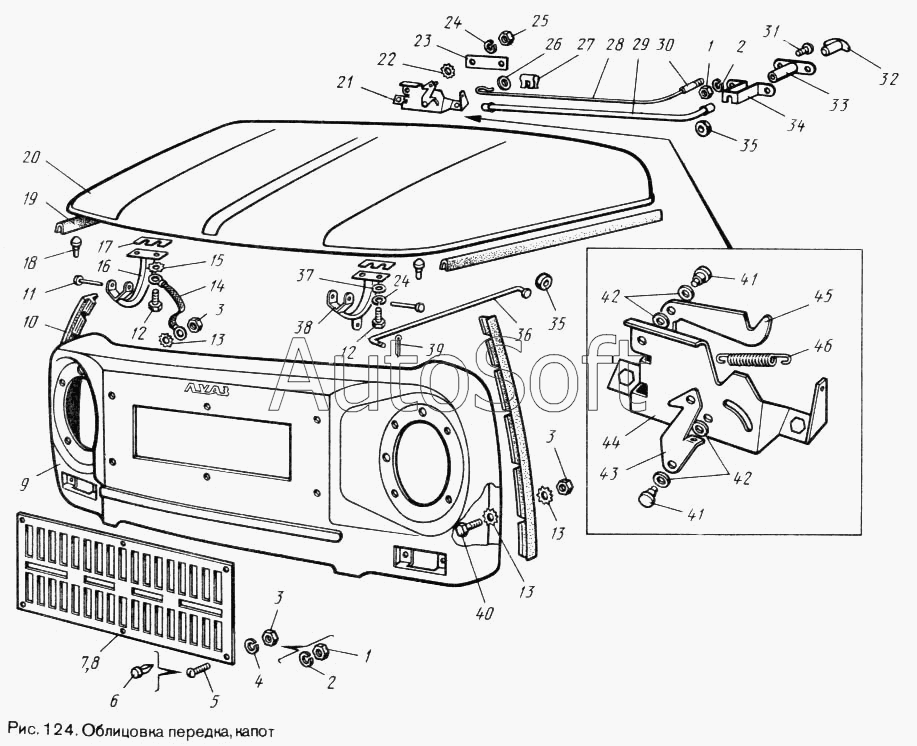

Каталог запасных частей к технике: ЛуАЗ 969М. Капот, облицовка передка
35
35
23
24
24
25
26
27
28
29
30
31
32
33
34
22
36
37
38
39
40
41
41
42
42
43
44
45
46
10
1
1
2
2
3
3
3
4
5
6
6
7
8
9
11
12
12
13
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969М-8401100 | 9***0 | Облицовка передка (для модели 969М - применяется для ремонта) | |
| 969М-8406034 | 9***4 | Тяга привода замка капота | |
| 1 | 4***3 | Гайка М5-6Н | |
| 2 | 4***4 | Шайба 5Т | |
| 3 | 4***4 | Гайка М6-6Н | |
| 4 | 4***5 | Шайба 6Т | |
| 5 | 4***9 | Винт М6-6gх16 | |
| 6 | 1***4 | Пистон крепления обивки | |
| 6 | 1***4 | Пистон (вариант крепления решетки 969М-8401120-01) | |
| 7 | 9***1 | Решетка облицовки передка | |
| 8 | 9***0 | Решетка облицовки передка в сборе (вариант) | |
| 9 | 9***0 | Облицовка передка в сборе | |
| 10 | 9***8 | Прокладка облицовки передка боковая | |
| 11 | 9***8 | Ось петли борта | |
| 12 | 4***0 | Болт М8-6gх16 | |
| 13 | 4***1 | Шайба 6 зубчатая | |
| 14 | 9***6 | Провод «массы» капота в сборе | |
| 15 | 4***5 | Шайба 8 | |
| 16 | 4***2 | Петля капота верхняя в сборе | |
| 17 | 9***6 | Пластина регулировочная (для модели 969М - кол-во деталей от 0 до 4) | |
| 18 | 9***4 | Буфер капота | |
| 19 | 9***2 | Окантовка | |
| 20 | 9***1 | Капот в сборе | |
| 21 | 9***4 | Замок капота в сборе | |
| 22 | 4***9 | Шайба 16 | |
| 23 | 9***0 | Пластина | |
| 24 | 4***6 | Шайба 8Л | |
| 25 | 4***5 | Гайка М8-6Н | |
| 26 | 4***3 | Шайба 4 | |
| 27 | 9***1 | Скоба крепления оболочки тяги | |
| 28 | 9***4 | Тяга привода замка капота (проволока П-1,5 ГОСТ 9389-75, L=1,21 м) | |
| 29 | 9***2 | Оболочка тяги в сборе | |
| 30 | 9***6 | Трубка тяги | |
| 31 | 4***3 | Винт М5-6gх18 | |
| 32 | 9***8 | Ручка привода замка капота | |
| 33 | 9***6 | Фланец привода замка капота | |
| 34 | 9***8 | Кронштейн крепления оболочки привода замка капота | |
| 35 | 9***6 | Втулка уплотнительная | |
| 36 | 9***0 | Штанга упора в сборе | |
| 37 | 4***6 | Шайба 8 | |
| 38 | 9***4 | Петля капота верхняя в сборе левая | |
| 39 | 4***3 | Шплинт 2,5х16 | |
| 40 | 4***4 | Болт М6-6gх16 | |
| 41 | 9***2 | Заклепка специальная | |
| 42 | 9***6 | Шайба специальная | |
| 43 | 9***6 | Захват замка капота | |
| 44 | 9***6 | Корпус замка в сборе | |
| 45 | 9***0 | Толкатель замка капота | |
| 46 | 9***8 | Пружина замка капота |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
