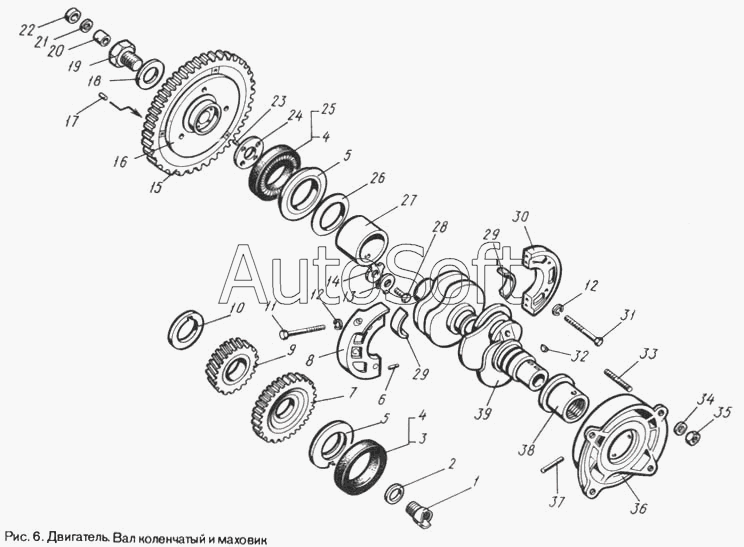

Каталог запасных частей к технике: ЛуАЗ 969М. Вал коленчатый и маховик
27
15
16
17
18
19
20
21
22
23
24
25
26
14
28
29
29
30
31
32
33
34
35
36
37
38
39
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 968-1000102 | 9***2 | Комплект коренных вкладышей | |
| 968-1000102-Р1 | 9***1 | Комплект коренных вкладышей, уменьшенных на 0,25 мм | |
| 968-1000102-Р2 | 9***2 | Комплект коренных вкладышей, уменьшенных на 0,5 мм | |
| 968-1005011 | 9***1 | Вал коленчатый с маховиком в сборе | |
| 968-1005015 | 9***5 | Вал коленчатый в сборе | |
| 968-1005033 | 9***3 | Манжета передняя в сборе | |
| 968-1005080 | 9***0 | Опора переднего подшипника в сборе | |
| 968-1005089 | 9***9 | Опора среднего подшипника с вкладышами в сборе | |
| 968-1005090 | 9***0 | Опора среднего подшипника в сборе | |
| 968-1005095 | 9***5 | Опора среднего подшипника нижняя в сборе | |
| 968-1005115 | 9***5 | Маховик в сборе | |
| 968-1005126-Б | 9***Б | Болт маховика в сборе | |
| 968-1005159 | 9***9 | Манжета задняя в сборе | |
| 1 | 9***4 | Храповик коленчатого вала | |
| 2 | 9***5 | Прокладка | |
| 3 | 9***4 | Манжета передняя без пружины в сборе | |
| 4 | 9***7 | Пружина | |
| 5 | 9***1 | Маслоотражатель | |
| 6 | 9***0 | Штифт опоры среднего коренного подшипника | |
| 7 | 9***В | Зубчатое колесо привода уравновешивающего механизма | |
| 8 | 9***6 | Опора среднего подшипника нижняя | |
| 9 | 9***1 | Зубчатое колесо распределительное | |
| 10 | 9***7 | Шайба опорная | |
| 11 | 4***1 | Болт М8-6gх45 | |
| 12 | 4***6 | Шайба 8Т | |
| 13 | 9***0 | Шайба стопорная отгибная | |
| 14 | 9***8 | Стопор заднего подшипника | |
| 15 | 9***5 | Обод зубчатый маховика | |
| 16 | 9***0 | Маховик | |
| 17 | 9***8 | Штифт | |
| 18 | 9***2 | Шайба пружинная | |
| 19 | 9***Б | Болт | |
| 20 | 4***3 | Подшипник 134 902 Е | |
| 21 | 9***8 | Манжета подшипника | |
| 22 | 9***9 | Заглушка манжеты | |
| 23 | 9***4 | Штифт | |
| 24 | 9***2 | Прокладка | |
| 25 | 9***0 | Манжета задняя без пружины в сборе | |
| 26 | 9***3 | Маслоотражатель задний | |
| 27 | 9***5 | Вкладыш заднего подшипника | |
| 28 | 4***4 | Болт М6-6gх16 | |
| 29 | 9***8 | Вкладыш среднего подшипника | |
| 30 | 9***1 | Опора среднего подшипника верхняя | |
| 31 | 4***1 | Болт М8-6gх75 | |
| 32 | 9***9 | Шпонка сегментная | |
| 33 | 9***9 | Шпилька М8х1х18 | |
| 34 | 2***6 | Шайба 8 стопорная | |
| 35 | 4***6 | Гайка М8х1-6Н | |
| 36 | 9***1 | Опора среднего подшипника | |
| 37 | 4***0 | Штифт 6х40 | |
| 38 | 9***0 | Вкладыш переднего подшипника | |
| 39 | 9***0 | Вал коленчатый |
