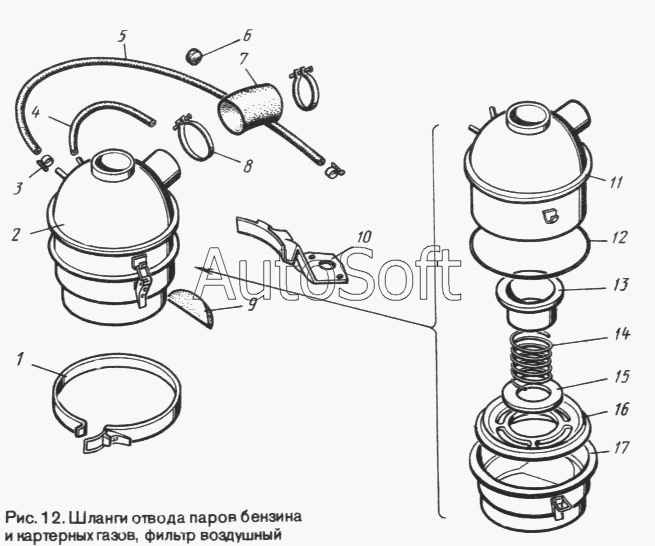

Каталог запасных частей к технике: ЛуАЗ 969М. Шланги отвода паров бензина и картерных газов, фильтр воздушный
8
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 968-1109012-11 | 9***1 | Фильтр воздушный в сборе | |
| 968М-1109008 | 9***8 | Фильтр воздушный (применяется для ремонта) | |
| 1 | 9***0 | Лента стяжная воздушного фильтра в сборе . | |
| 2 | 9***0 | Фильтр воздушный в сборе | |
| 3 | 9***0 | Хомут соединительного шланга в сборе | |
| 4 | 9***0 | Шланг отвода паров бензина (рукав 8х15,5-1,0 ГОСТ 10362-76, L=0,195 м) | |
| 5 | 9***5 | Шланг соединительной трубки вентиляции картера (трубка ПБ-2-11х1,5, L=0,6 м) | |
| 6 | 9***2 | Втулка проводов | |
| 7 | 9***0 | Труба отводящая | |
| 8 | 9***1 | Хомут в сборе | |
| 9 | 9***9 | Прокладка корпуса фильтра | |
| 10 | 9***3 | Кронштейн крепления воздушного фильтра в сборе | |
| 11 | 9***0 | Корпус воздушного фильтра в сборе | |
| 12 | 9***А | Прокладка уплотнительная | |
| 13 | 9***9 | Стакан диафрагмы | |
| 14 | 9***Б | Пружина клапана воздушного фильтра | |
| 15 | 9***Б | Клапан воздушного фильтра | |
| 16 | 9***Б | Седло клапана | |
| 17 | 9***1 | Поддон воздушного фильтра в сборе |
